USR-W660 Конвертер RS232/RS485 в WiFi6 2,4 ГГц и 5,8 ГГц, 2 гигабитных порта

Najważniejsze cechy:

• 1x port szeregowy RS232 i 1x port szeregowy RS485 (nie mogą pracować jednocześnie)
• 2x porty Gigabit Ethernet
• 2.4 GHz i 5.8 GHz Wi-Fi, IEEE 802.11 b/g/n/ac/ax
• 2x2 MIMO, do 1800 Mb/s
• Ponad 60 dostępnych terminali
• Obsługiwany tryb AP/STA
• Funkcja roamingu Wi-Fi, opóźnienie poniżej 100 ms
• Obsługa wielu metod uwierzytelniania i algorytmów szyfrowania: mixed-psk/psk/psk2/psk2+ccmp
• W otwartym środowisku, zasięg może osiągnąć 200 metrów

USR-W660 to przemysłowy media konwerter z portami RS232 i RS485 na WiFi6 oraz 2x portami gigabit Ethernet w przemysowej, metalowej obudowie.

USR-W660 to potężny dwuzakresowy serwer urządzeń szeregowych Wi-Fi, który może realizować komunikację danych między urządzeniami szeregowymi a urządzeniami Ethernet/Wi-Fi.

Zastosowano w nim czterordzeniowy procesor Qualcomm IPQ6000, którego główna częstotliwość wynosi do 1,2 GHz. USR-W660 jest wyposażony w 1x port szeregowy RS232/485, 2x porty Gigabit Ethernet, dwuzakresowe Wi-Fi 2,4GHz i 5,8GHz.

W trybie hotspotu AP może obsługiwać ponad 8 użytkowników Wi-Fi.

Obsługuje tryb AP/STA/AP+STA/bridge i może zapewnić stabilne i niezawodne rozwiązania sieciowe dla różnych scenariuszy i branż.

Urządzenie USR-W660 spełnia standardy klasy przemysłowej: szeroka temperatura i szerokie napięcie, ochrona EMC.

W oprogramowaniu obsługuje protokoły transmisji MODBUS, MQTT, TCP, UDP i inne. Urządzenie obsługuje szybki roaming pojedynczego łącza. W bezprzewodowej sieci lokalnej składającej się z wielu punktów dostępowych roaming może być realizowany bez operacji przełączania punktów dostępowych. Wbudowany programowy i sprzętowy podwójny watchdog, samonaprawianie błędów może zapewnić stabilną i niezawodną pracę urządzenia w różnych trudnych warunkach i scenariuszach przemysłowych, takich jak zautomatyzowany transport AGV, roboty, inteligentne systemy medyczne, inteligentne przechowywanie, inteligentne fabryki itp.

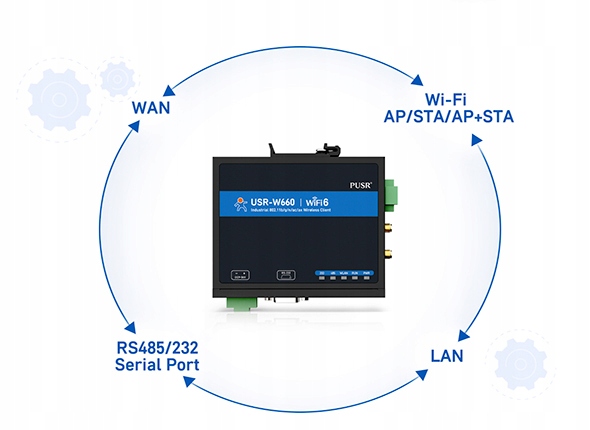

USR-W660 zapewnia bogactwo metod sieciowych: AP, STA, AP+STA, AP+LAN, AP+WAN, STA+LAN, STA+WAN. Za pomocą różnych metod sieciowych można realizować komunikację danych między urządzeniem portu szeregowego / urządzeniem LAN a zdalnym serwerem / serwerem LAN, co może spełnić złożone wymagania klientów dotyczące aplikacji sieciowych.

Szybki roaming Wi-Fi, stabilniejsza komunikacja

USR-W660 może realizować szybkie przełączanie między różnymi punktami dostępowymi dzięki funkcji roamingu Wi-Fi. Czas przełączania jest krótszy niż 100 ms, co zapewnia niezawodną transmisję danych w czasie rzeczywistym. Jest to bardzo odpowiednie rozwiązanie dla scenariuszy mobilnych, takich jak AGV i roboty.

Zaawansowane funkcje

• Brama Modbus: Konwersacja protokołów Modbus RTU/TCP, Modbus multi-host polling
• Obsługa transparentnej komunikacji danych MQTT/TCP/UDP/HTTP
• Funkcja Heartbeat Packet: Serwer zdalny może wykryć nieprawidłowe rozłączenie z klientem za pomocą tej funkcji
• Funkcja pakietów rejestracyjnych: Serwer może identyfikować różnych klientów za pomocą pakietów rejestracyjnych

Szyfrowanie transmisji danych, większe bezpieczeństwo

• Obsługa szyfrowania SSL/TLS w trybach klienta TCP, klienta HTTP i MQTT
• Obsługa dwukierunkowego uwierzytelniania certyfikatów

Zdalne zarządzanie

• Protokół SNMP: Użytkownicy mogą zdalnie przeglądać informacje o urządzeniu, modyfikować parametry urządzenia i monitorować informacje o urządzeniu za pośrednictwem protokołu SNMP. Nie ma potrzeby udawania się na miejsce, aby monitorować i konfigurować urządzenia jedno po drugim. Wersja protokołu SNMP obsługiwana przez to urządzenie to V2C i V3.
• Platforma PUSR: USR-W660 współpracuje z platformą PUSR, użytkownicy mogą realizować funkcje zdalnego logowania do strony konfiguracyjnej, debugowania danych i zdalnej aktualizacji oprogramowania układowego. Użytkownicy mogą również monitorować zapis online/offline urządzenia. Dzięki wszystkim powyższym funkcjom użytkownicy mogą wygodnie monitorować i zarządzać urządzeniem

Konstrukcja klasy przemysłowej, wysoka niezawodność

• Ochrona EFT: Poziom 3. Chroni urządzenie przed uszkodzeniami spowodowanymi chwilowymi zakłóceniami prądu w obwodzie, takimi jak uderzenie pioruna, przełącznik zasilania itp.
• Ochrona ESD: Poziom 3. Zapobiega uszkodzeniom elektrostatycznym sprzętu, takim jak pył elektrostatyczny, środowisko łuku elektrycznego itp.
• Ochrona przeciwprzepięciowa: Poziom 3. Ochrona urządzeń przed skokami napięcia, takimi jak uderzenie pioruna, przełącznik zasilania itp.
• Watchdog: Sprzętowy i programowy podwójny watchdog zapewniający stabilną pracę bez przestojów
• Szeroki zakres temperatur pracy: -35 ℃ ~ 70 ℃
• Szerokie wejście zasilania: 9~36V, zabezpieczenie przed odwrotną polaryzacją
• Metalowa obudowa, stopień ochrony IP30

SPECYFIKACJA:

• Power Supply: DC: 9~36V, 2-pin terminal blocks, reverse polarity protection, surge protection
• Working Current: Average: 600mA@12V, max: 1.35A @12V
• Serial port: 1 x RS485, 1 x RS232, can't work simultaneously.
• Baud rates: RS232: 1200 ~ 115200bps, RS485: 1200 ~ 230400bps
• Data bits: 7, 8
• Stop bits: 1, 2
• Parity: NONE, ODD, EVEN
• Packaging Interval: Range: 1 ~ 3000ms, default: 50ms
• Packaging Length: Range: 5 ~ 1500 bytes, default: 1000 bytes
• Ethernet Ports:
• No. 2 x Ethernet ports: 1 x WAN/LAN(configurable), 1 x LAN
• Interface: RJ45, 10/100/1000 Mbps, compliance with IEEE 802.3, supports auto MDI/MDIX, 1.5KV network isolation transformer protection
• Wi-Fi:
• Standards & Frequency: IEEE 802.11b/g/n/ac/ax,  2.4GHz & 5.8G
• Working Mode: AP/STA/AP+STA/Bridge
• Data speed: 1201Mbps(5.8GHz) & 573.5Mbps(2.4GHz)
• MU-MIMO: 2 x 2
• OFDMA: DL-OFDMA 8(8 users); UL-OFDMA (4 users)
• Covering distance: 200 meters by line of sight.Actual transmission distance depends on environment of the site.
• Wi-Fi Users: 8 +
• Antenna: 2 x SMA-female
• Wi-Fi Roaming: Yes
• Physical Property:
• Casing material: Metal shell, IP30 protection
• Dimensions: 115*94*29mm(L x W x H, antenna pedestal, terminal block and DIN Rail are not included)
• Installation: Wall mounting, Din rail mounting, desktop placement
• EMC: Surge protection: level 3, IEC61000, ESD protection: level 3, IEC61000, EFT protection: level 3, IEC61000
• Operating temperature: -35℃～ +70℃
• Storage temperature: -40℃～+125℃
• Operating humidity: 5% ~ 95% RH, non-condensing
• Storage humidity: 1% ~ 95% RH, non-condensing
• Software Function:
• Network protocols: TCP, UDP, HTTP, TLS, MQTT, ARP, DHCP, ICMP, PPPoE, IPv4, DNS, SNMP, NTP,
• Modbus Gateway: Modbus RTU/TCP protocol conversion, Modbus multi-host polling
• IP: DHCP/StaticIP
• MQTT: Standard MQTT protocol, 16 subscription topics and 16 publish topics
• IOT PLATFORMS: AWS IOT, Alibaba cloud, PUSR cloud
• User Configuring: Web console(HTTP)
• Others:
• Reload: Pinhole reset button
• Indicators: 1 x RS485, 1 x RS232, 1x WLAN, 1 x RUN, 1 x PWR
• Ground protection: Screw
• APPROVALS:
• Regulatory: CCC, CE/RED*, RoHS*, WEEE*, FCC*
• No.

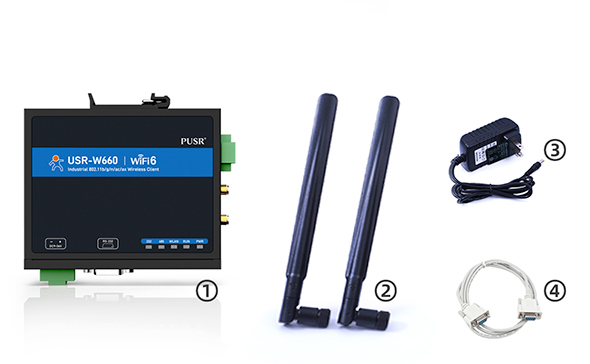

Zawartość zestawu:

1. 1x USR-W660
2. 2x anteny Wi-Fi
3. 1x zasilacz (12V/3A)
4. 1x przewód Serial Cable żeński/żeński
