USR-LG206 Преобразователь LoRa RS232/RS485

USR-LG206-H-P

pasmo częstotliwości: 803Mhz~930Mhz

LoRa Converter. Urządzenia do komunikacji bezprzewodowej dalekiego zasięgu o małej mocy pomiędzy urządzeniami wyposażonymi w port RS232 lub RS485

Moduły mogą pracować w trzech trybach:

Transparentny, point – point

Transmisja pomiędzy modułami odbywa się w sposób transparentny. Dane wchodzące przez port RS do jednego moduły, bez żadnej zmiany wychodzą portem RS z drugiego modułu.

Przy tym rozwiązaniu wszystkie moduły Lora, muszą być skonfigurowane na takie same parametry:

• Ten sam poziom szybkości transmisji, radiowej jak i portu szeregowego
• Ten sam kanał
• Ten sam adres docelowy lub używać adresu rozgłoszeniowego (broadcast address)

Fixed Point

Transmisja pomiędzy modułami jest adresowana. W przypadku tego trybu użytkownik musi posiadać możliwość w ingerencję danych dostarczanych do modułu Lora. Do wysyłanych danych, użytkownik musi dodać adres, oraz kanał urządzenia które ma odebrać dane. Rozwiązanie przydatne przy sterownikach PLC, mikrokomputerach, wszędzie tam gdzie użytkownik ma możliwość ich konfiguracji.

AT command mode

Tryb służy do konfiguracji i odpytywania modułu lora

SX127X solution:

Ultra-low power demand design

Powerful anti-interference capacity

Long communication distance:

Long transmission distance and powerful penetrating power.

Data transmission is more stable than traditional mode.

Be suited to long-distance data collection.

Anti-interference  High receiving sensitivity:

Unique signal frequency spectrum amplification

Receiving sensitivity can reach -138.5dBm

Hardware protection:

Full wired terminal installation and protection for lightning strike

High current protection for power supply and interface

2KV   RS485 anti-surge protection: 2KV

Over-current protection for power supply

EFT:

When there is instantaneous high current in the circuit(such as power switch, etc.), it can ensure that the device hardware is not damaged.

±2KV Power supply interface ±2KV

±2KV Ethernet interface and serial port ±2KV

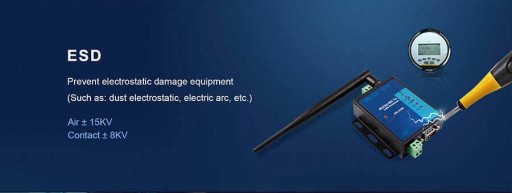

ESD:

Prevent electrostatic damage equipment(Such as: dust electrostatic, electric arc, etc.)

±15KV   Air ±15KV

±8KV  Contact ±8KV

Watchdog:

Well-designed hardware watchdog which can realize 24 hours stable operation.

• Przemysłowy zakres temperatury pracy  od -30℃ do +80℃
• Pobór prądu przy zasilaniu 12V w trybie transmisji danych: 45mA
• Pobór prądu przy zasilaniu 12V w trybie czuwania: 12mA

W zestawie:

• LoRa Converter USR-LG206-H-P ( 803Mhz~930Mhz )
• Antena 800-1020MHz  ( w zależności od pasma częstotliwości, może różnić się od tej na zdjęciach)
• Zasilacz 5V / 1A
• Kabel RS232 żeńsko - żeński

Do pobrania, dokumentacja oraz oprogramowanie do konfiguracji urządzenia:

http://www.pusr.com/products/serial-rs232-rs485-to-lora-converters-usr-lg206-p.html
