Контакторное реле 24 В постоянного тока с розеткой 2x5A 1x10A

Witamy

Na tej aukcji mamy Państwu do zaoferowania przekaźnik

wyposażony w dwa kanały ( styki ) z wyjściem " NO " ( normalnie

otwarty )   oraz " NC " ( normalnie zamknięty ). W zestawie ze

stycznikiem dostają państwo podstawkę dzięki której w łatwy

sposób podłączymy przekaźnik do instalacji elektrycznej oraz

zamontujemy go w pewny i estetyczny sposób na śruby lub szynę

" DIN ". Każdy z kanałów jest zaprojektowany tak aby mógł przez

niego płynąć prąd 5A. Istnieje możliwość połączenia styków

mostkami tak aby przekaźnik pracował jako jedno kanałowy

którym może płynąć prąd 10A. Stycznik posiada wbudowaną diodę

dzięki której będziemy wiedzieć kiedy cewka dostaje zasilanie.

Parametry Techniczne

• Obudowa: Tworzywo sztuczne
• Rodzaj montażu: Śruby lub szyna TH35
• Klasa ochrony: IP20
• Napięcie zasilania cewki: 24V DC
• Ilość Kanałów: 2 każdy kanał posiada styk " NO " oraz " NC "
• Prąd roboczy na jeden kanał ( styk ): 5A 1150W
• Prąd roboczy na dwóch zwartych kanałach: 10A 2300W
• Napięcie styków roboczych: od 1V do 250V
• Prąd cewki stycznika: 41mA

Wymiary zestawu

• Długość całkowita zestawu: 72mm
• Wysokość całkowita zestawu: 65mm
• szerokość całkowita zestawu: 22,2mm

Wymiary przekaźnika

• Wysokość: 35mm
• Szerokość: 21mm
• Długość: 27mm

Wymiary podstawki

• Wysokość: 30mm
• Szerokość: 22,2mm
• Długość: 72mm

Przekaźnik dwustykowy - Posiada dwa styki NO oraz NC. Kady ze styków zaprojektowany jest tak aby wytrzymał prąd do 5A. Po zmostkowaniu styków otrzymamy jeden kanał który wytrzyma 10A.

1. Mostek na wyjściu styków zasilania ( 3 oraz 4 ) " NO "

2. Mostek na wyjściu styków zasilania ( 1 oraz 2 ) " NC "

3. Mostek na zasilaniu styków ( 5 oraz 6 ) " Zasilanie kanałów "

( 7 i 8 ): Tutaj podłączamy zasilanie na cewkę stycznika. Stycznika posiada cewkę na 24V DC. Gniazdo 8 to plus a gniazdo 7 minus.

( 5 i 6 ): Tutaj podłączamy zasilanie którym będzie sterował stycznik. Może to być dowolne napięcie od 0V do 250V AC. Tym napięciem będzie zasilany odbiornik którym będzie sterował stycznik.

( 3 i 4 ): Styki " NO " Normalnie otwarty. Tutaj pojawi się napięcie które podaliśmy na styki ( 5 i 6 ) po podaniu napięcia 24V DC na cewkę stycznika ( 7 i 8 ).

( 1 i 2 ): Styki " NC " Normalnie zamknięty. Działa odwrotnie do styków ( "NO" 3 i 4 ). To znaczy w momencie kiedy na cewkę ( 7 i 8 ) nie mamy podanego napięcia to na stykach będzie napięcie które zostało podane na styki ( 5 i 6 ). Jeżeli jednak podamy napięcie na cewkę ( 7 i 8 ) to na styku ( 1 i 2 ) nie będziemy mieli napięcia ze styków ( 5 i 6 ).

Stycznik posiada diodę informującą kiedy jest

podane napięcie na cewkę stycznika.

Stycznik można zamontować na śruby lub

szynę DIN.

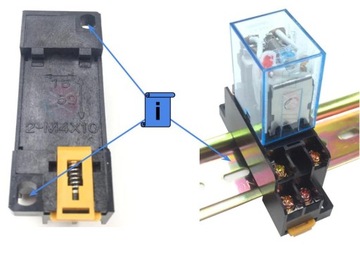

Podstawka posiada mechanizm

samozatrzaskowy do montażu na szynie DIN.
