TAO3074, 4x70 МГц, сенсорный/CAN Owon Merazet

Skopometr TAO3074 4x70MHz, dekodowanie CAN, I2C, SPI, RS232, 8 cali dotykowy

Model TAO3074

Pasmo 4x70MHz

Próbkowanie  1GS/s

Rozdzielczość pionowa (A/D)) 8 bits

Długość pamięci 40M

Szybkość odświeżania przebiegów 45,000 wfms/s

Skala pozioma (s/dz)) 1ns/dz – 1000s/dz, krok 1 – 2 – 5

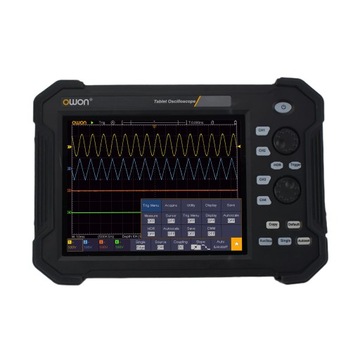

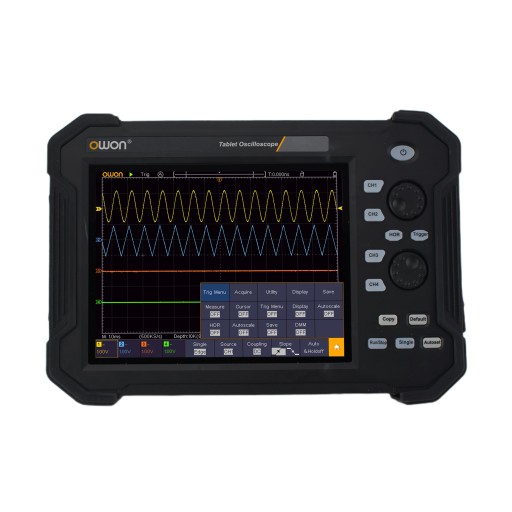

Wyświetlacz: 8″ kolorowy LCD, 800 x 600 pikseli, dotykowy

Impedancja wejściowa: 1MΩ ± 2%, in parallel with 15pF ± 5pF

Max napięcie wejściowe: 1MΩ ≤ 300Vrms;

Dokładność źródła DC ±3%

Tłumienie sondy 0.001X – 1000X, krok 1 – 2 – 5

Próbkowanie / Relay Time dokładność ±2.5ppm

Sprzężenie wejścia DC, AC, GND

Czułość pionowa 1mV/div – 10V/div (at input)

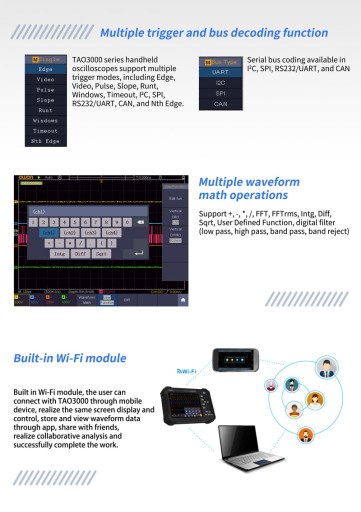

Typ wyzwalania: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232,

oraz CAN

Bus Decoding: I2C, SPI, RS232, CAN

Tryb wyzwalania: Auto, Normal, oraz Single

Pomiary automatyczne : Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area

Funkcje matematyczne: ＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, definiowane przez użytkownika, Filtr cyfrowy

Pamieć przebiegów: do 100 przebiegów

Interfejsy komunikacyjne: USB host, USB device, USB port dla PictBridge,LAN, oraz WIFI (optional)

Częstościomierz

Akumulator : 7.4V, 8000mAh， 5 godzin pracy

Wymiary (WxHxD) 270x191x48（mm）

Waga około 1.7kg
