УЗКОПОЛОСНЫЙ ФИЛЬТР K&L 2,2 ГГц, 250 Вт

Oferuję Państwu profesjonalny filtr pasmowo-przepustowy przeznaczony do aparatury radiokomunikacyjnej.

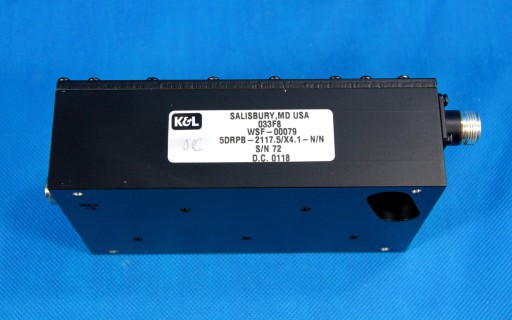

Filtr wyprodukowała amerykańska firma K&L.

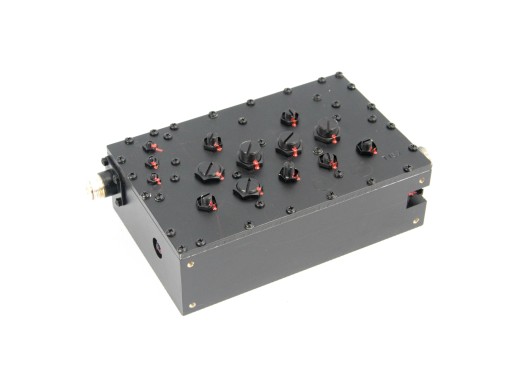

Filtr został wykonany na pięciu małostratnych rezonatorach dilektrycznych które znajdują się we frezowanej srebrnej komorze.

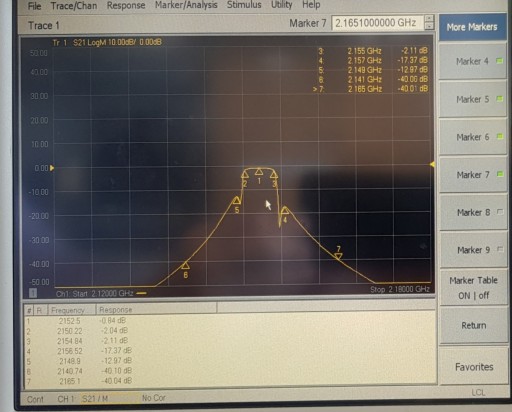

Dzięki swojemu wykonaniu filtr ma rewelacyjną prostokątność jak widać na załączonych pomiarach.

W środku pasma przepustowego ma pomijalnie małe tłumienie wynoszące ok. 0,4dB a dla częstotliwości oddalonej o jedynie 12MHz od częstotliwości środkowej która w wypadku tego filtra wynosi 2,152GHz tłumienie wynosi 40dB.

Wszystkie komory filtra mają oddzielne strojniki.

Filtr w tej obudowie wykonywany był na częstotliwości od 1,8GHz do 2,6GHz, różnił się jedynie wielkością rezonatorów.

Nominalna moc przenoszona filtra 250W.

Wymiary:

- długość: 22 cm

- szerokość 7,5 cm

- wysokość 10,5 cm

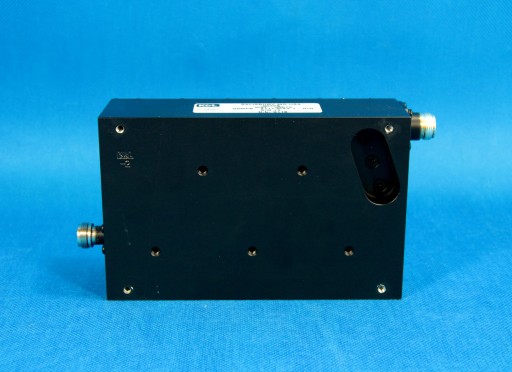

Standard złączy N żeńskie.

UWAGA: Aby przestroić filtr na pasmo amatorskie 2,4GHz wymagane jest fizyczne zmniejszenie wymiarów (grubości) rezonatorów dielektryczncyh.

Można to dokonać metodą szlifowania jednak wymaga to aparatury pomiarowej aby prawidłowo zestroić filtr.
