ДВОЙНОЙ СЛИВНОЙ САДОВЫЙ КЛАПАН 3/4 X 3/4 X 3/4

ZAWÓR KULOWY CZERPALNY 3/4 X 3/4 X 3/4

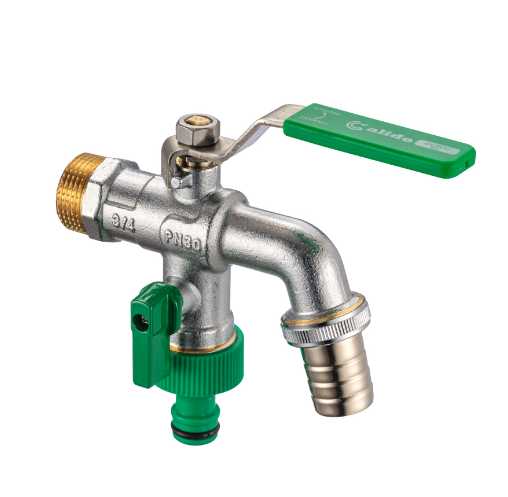

Ogród BIS, ze złączką do węża, z przyłączem szybkozłącza, z dławicą, dźwignia i nakrętka ze stali nierdzewnej, niklowany (przy czym elementy mosiężne mające kontakt z wodą nie są poryte warstwą niklu – aktualne wymagania PZH). Mrozoodporny.

Numer katalogowy: CA/ZK-CZBIS20

CALIDO OGRÓD BIS to seria mrozoodpornych, wodnych, kulowych zaworów czerpalnych, sterowanych ręcznie ze złączką do węża ogrodowego, dodatkowym króćcem bocznikowym do podłączenia węża ogrodowego wraz z szybkozłączem, dławikiem i dźwignią.

Specjalnie opracowana konstrukcja kuli czterootworowej umożliwia lokalizację dodatkowego króćca bezpośrednio w komorze kuli zamykającej wylot główny. Niezależnie od położenia kuli zamykającej wylot główny, przepływ w kierunku króćca bocznikowego jest stale otwarty.Zamknięcie króćca jest realizowane dodatkowym zaworem. Kula czterootworowa umożliwia zastosowanie korpusu zaworu o bardziej kompaktowej budowie w stosunku do innych istniejących rozwiązań.

Wszystkie zawory z serii posiadają korpus odkuty z jednego kawałka mosiądzu, co zapewnia ich doskonałą szczelność zewnętrzną i zwiększoną wytrzymałość mechaniczną w porównaniu do korpusów dwuelementowych. Szczelność wewnętrzną zapewnia specjalnie zaprojektowane uszczelnienie, które w temperaturze poniżej zera potrafi przyjąć przyrost objętości zamarzającej wody. Dodatkowo w przypadku zamarzania wody w zaworze, specjalna konstrukcja kul zamykających umożliwia odprowadzenie wzrastającej objętości wody w stronę instalacji. Tym samym nie dopuszcza się do nadmiernego wzrostu ciśnienia wewnątrz korpusu zaworu, które mogłoby uszkodzić zawór podczas temperatur zewnętrznych spadających poniżej zera st. C. Ze względu na bezpieczeństwo pozostałych elementów instalacji producent zaleca na czas mrozów opróżnienie instalacji z wody i pozostawienie zaworu w pozycji półotwartej. 100% zaworów jest pneumatycznie testowanych na szczelność.

Zawory serii OGRÓD BIS spełniają aktualne wymagania Państwowego Zakładu Higieny jakie musi spełniać armatura przeznaczona do montażu w instalacjach wody użytkowej – elementy mosiężne, mające kontakt z wodą nie są pokryte warstwą niklu.

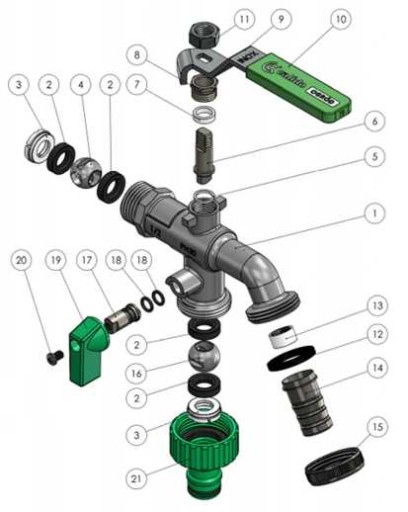

Dane techniczne :

• Ciśnienie nominalne: PN30 bar
• Temperatura maksymalna: 90˚C
• Średnica podłączenia do instalacji 3/4"
• Korpus zaworu: mosiądz CW617N niklowany
• Pierścień osadczy: polamid PA
• Uszczelnienie kuli: guma NBR
• Kula: mosiądz CW617N chromowana
• Nakrętka: mosiądz CW618N chromowana
• Uszczelka złącza: guma NBR
• Kierownica strumienia: polietylen PE
• Złącze węża ogrodowego: stal nierdzewna 1.4301
• Pierścień ślizgowo-uszczel: teflon PTFE
• Uszczelnienie dławicy: teflon PTFE
• Trzpień: mosiądz CW617N niklowanyy
• Nakrętka dławicy: mosiądz CW614N niklowana
• Dźwignia: stal nierdzewna 1.4301
• Nakrętka dźwigni: stal nierdzewna A2
• Pokrycie dźwigni: polietylen PE+EVA
• Rozmiar: A(118mm) B(122mm) C(93mm) D(140mm)

Wyposażenie:

• Zawór kulowy czerpalny Calido seria Bis 3/4 x 3/4 x 3/4

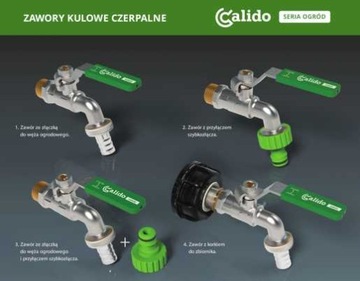

Seria zaworów czerpalnych Ogród Bis
