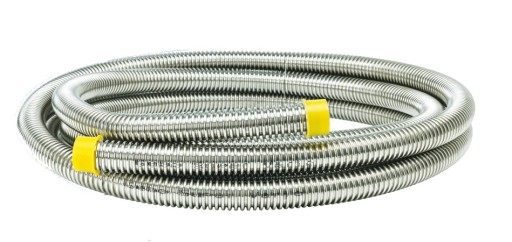

Гофрированная труба GEBO 1'' Super Vario - по метрам

Rura falista DN20 AISI316l - na metry z wykorzystaniem nakrętki 1" GEBO Super Vario

Produkt firmy GEBO

Numer katalogowy producenta: SVW20.30

Index produktu: 0SVW2030

Opis produktu:

Elastyczna rura falista marki Gebo Super Vario wykonana ze stali AISI316L to produkt wysokiej jakości przeznaczony do podłączeń hydraulicznych w instalacjach wodnych i solarnych.

Grubość ścianki: 0,2 mm

Końce: Gładkie

Szew / spaw: tak

Waga dla metra: 0,226 kg

Nakrętki nie są w komplecie, ale osobno do dokupienia o właściwej podanej powyżej średnicy. Wystawiamy je na innych aukcjach.

Na osobnej aukcji wystawiamy usługę uzbrojenia przez nas: kupionej tu rury - w wystawiane na innej aukcji złączki. Podany tam koszt dotyczy UZBROJENIA JEDNEJ złączki.

Kod produktu: Usługa GEBO Super Vario

Tu można kupić nie odcinek 4 metrowy jak na innej aukcji, ale dowolną ilość metrów - taką uciętą długość wyślemy w jednym odcinku.

Jednak w przypadku odcinka dłuższego niż 4 metry, prosimy nie wybierać Allegro miniKurier24 InPost, a w przypadku odcinka dłuższego niż 8 metrów, prosimy nie wybierać Allegro Paczkomaty 24/7 InPost.

W obu przypadkach wygeneruje się dla kupującego wysoki koszt. Wyższy niż kurier, a i tak albo wyślemy po uzgodnieniu kurierem, albo trzeba będzie pociąć na odcinki odpowiednio nie dłuższe niż 4 lub 8 metrów.

Prosimy więc o rozważne dobieranie transportu.

O PRODUKCIE:

• Materiał rury karbowanej: stal austenityczna typ 1.4404 (AISI316L), zgodna z normą EN 10088-2
• Temperatura robocza rury: od -270°C do +600°C
• Temperatura robocza uszczelek KLINGER SiL: od -50°C do +150°C (praca ciągła)
• Ciśnienie robocze: 3-21 bar zależnie od średnicy rury, zgodnie z wymaganiami normy EN ISO 10380
• Kontrola jakościowa: zgodnie z wymaganiami normy EN ISO 10380

PRODUKT NIE JEST DOSTOSOWANY DO OBCIĄŻEŃ DYNAMICZNYCH.

DANE TECHNICZNE PODANE NA SZKICU (dla wystawianej na tej aukcji rury - w linii 20):

1. Wymiar
2. Dopuszczalne odchylenie dla d1 i d2
3. Promień gięcia
4. Ciśnienie robocze przy 20°C
5. Ciśnienie nominalne
6. Waga (+/-) 10%
7. Ilość fal na 100 mm

INSTRUKCJA MONTAŻU:

1. Przytnij równo rurę wokół osi na wybraną długość ustawiając ostrze obcinaka pomiędzy falami (rys. 1)
2. Nałóż nakrętkę na rurę (rys. 2)
3. Zdejmij górną cześć głowicy ubijaka i umieść rurę w dolnej części głowicy w odległości 1 fali od końca rury (rys. 3)
4. Umieść górną część głowicy na swoim miejscu (rys. 4) i zabezpiecz głowicę za pomocą gumowego łącznika typu O-ring (rys. 5)
5. 10-15 uderzeniami uformuj gładki i płaski kołnierz (rys. 6 i 7)
6. Odciągnij gumowy łącznik typu O-ring, otwórz głowicę i wyjmij rurę (rys. 8)
7. Wygładź brzeg rury (rys. 9) za pomocą gratownika (rys. 10), sprawdź czy brzegi są wystarczająco gładkie i czyste (rys. 11)
8. Umieść pierścień za uformowanym kołnierzem (rys. 12) i zaciśnij go wokół rury (rys. 13)
9. Po umieszczeniu uszczelki (rys. 14) połączenie jest gotowe (rys. 15)
