МАТРИЦА РЕЗЬБА M16 M16x2,00 МЕТРИЧЕСКАЯ РЕЗЬБА

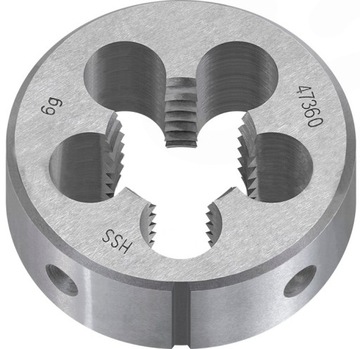

Narzynka metryczna M16x2.00:

Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.

✔️Specyfikacja techniczna:

• marka: Horn.
• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• nakrój: 1.75P.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø45x18mm.

✏️Wymiary (rysunek techniczny):

• nacinany gwint (d1): M16.
• skok gwintu (P) - 2,00 mm.
• średnica zewnętrzna (d2): 45 mm.
• grubość narzynki (h1): 18 mm.
• otwory wiórowe (W): 5.
• zalecana średnica wałka pod gwintowanie: ø15.80 mm.

✔️Normy:

✅Zgodna z normą: DIN-EN 22 568.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO (6g).
