НАСТЕННЫЙ ДЕРЖАТЕЛЬ ДЛЯ ВЕЛОСИПЕДА SUPER B TB-WS35

SUPER B TB-WS35 ROWEROWY UCHWYT SERWISOWY DO ŚCIAN

UCHWYT SERWISOWY TAJWAŃSKIEJ MARKI SUPER B DO MONTAŻU NA ŚCIANĘ LUB DO BLATU. UMOŻLIWIA MONTAŻ ROWERU ZA RAMĘ ORAZ SZTYCĘ. PO ZŁOŻENIU ZABIERA MNIEJ PRZESTRZENI.

PRZYKŁADOWE ZDJĘCIA W GALERII POKAZUJĄ ZASTOSOWANIE, ZNAJDZIESZ TAM RÓWNIEŻ INSTRUKCJĘ MONTAŻU I UŻYTKOWANIA W JĘZYKU ANGIELSKIM DOŁĄCZONĄ PRZEZ PRODUCENTA.

PARAMETRY TECHNICZNE/SZCZEGÓŁY

• PRODUCENT: SUPER B
• LINIA PRODUKTÓW: CLASSIC
• MODEL: TB-WS35
• MOŻLIWOŚĆ MONTOWANIA DO BLATU ORAZ DO ŚCIANY
• MOŻLIWOŚĆ SKŁADANIA CZĘŚCI ROBOCZEJ OBRACAJĄC POD KĄTEM 90° DO WSPORNIKA (OSZCZĘDNOŚĆ MIEJSCA GDY STOJAK NIE JEST UŻYWANY)
• WYSIĘG RAMIENIA TO 30cm W PRZYPADKU MONTAŻU DO BLATU ORAZ 46cm W PRZYPADKU MONTAŻU DO ŚCIANY
• UCHWYT MA MOŻLIWOŚĆ OBROTU 360° WOKÓŁ OSI POZIOMEJ DLA JAK NAJLEPSZEGO USTAWIENIA ROWERU PODCZAS PRACY. BLOKOWANY ZA POMOCĄ JEDNEGO POKRĘTŁA I ZĄBKÓW NA OBUDOWIE I UCHWYCIE.
• DŹWIGNIA DO SZYBKIEGO ZAPINANIA ROWERU NA STOJAK Z REGULACJĄ SIŁY UCHWYTU ZA POMOCĄ ŚRUBY, RĄCZKA POKRYTA TWORZYWEM
• SZCZĘKI UCHWYTU WYPOSAŻONE W NAKŁADKI ZE SPECJALNEGO TWORZYWA - ZWIĘKSZAJĄ SIŁĘ CHWYTU ORAZ CHRONIĄ PRZED ZARYSOWANIEM, WYPOSAŻONE W KANAŁY DO OMINIĘCIA LINEK/PANCERZY BIEGNĄCYCH WZDŁUŻ RAMY
• ZAKRES ROBOCZY SZCZĘK - RURY O ŚREDNICY 1" - 2,5" (25-63mm), MOŻNA RÓWNIEŻ MONTOWAĆ PROFILE O INNYCH KSZTAŁTACH, NP. OWALNE CZĘSTO SPOTYKANE W SZTYCHACH.
• W ZESTAWIE WKRĘTY DO MONTAŻU (TYLKO W DREWNIE)
• MAKSYMALNE OBCIĄŻENIE STOJAKA: 30kg
• MASA: ok. 3kg
• KOLOR: GRAFITOWY MAT
• PRZEZNACZENIE: UCHWYT DO SERWISOWANIA ROWERU

UWAGA! Do stojaka dołączone są wkręty tylko do drewna! Jeżeli uchwyt będzie montowany do podłoża z innego materiału, należy wyposażyć się w odpowiednie śruby/kotwy we własnym zakresie.

Ze względów bezpieczeństwa śruby powinny być wkręcone całą swoją długością w stabilne wytrzymałe podłoże, tylko takie mocowanie zapobiegnie ich wyrwaniu przy przyłożeniu obciążenia do uchwytu.

W przypadku montażu uchwytu do blatu drewnianego — należy użyć 4 największych wkrętów 10x75mm (patrz załączona instrukcja montażu).

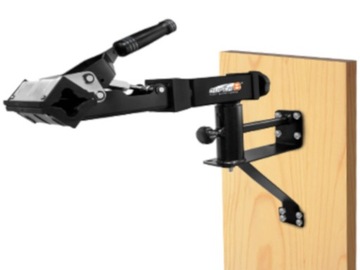

W przypadku montażu uchwytu do drewnianej ściany — należy użyć 4 największych wkrętów 10x75mm do montażu wspornika oraz 4 mniejszych wkrętów 8x50mm do montażu skośnego stężenia z płaskownika. Wspornik z płaskownikiem połączyć dołączoną śrubą z podkładkami i nakrętką.

USTAWIENIE UCHWYTU

Uchwyt można obracać w poziomie, aby oszczędzić miejsce, gdy nie jest używany. Można ustawić go wzdłużnie (pozycja robocza) bądź poprzecznie do wspornika (w celu zaoszczędzenia miejsca).

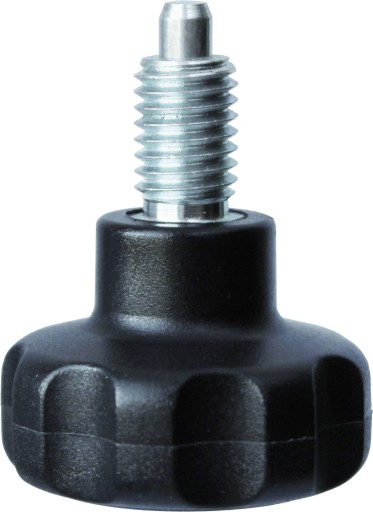

1. Poluzuj delikatnie pokrętło na wsporniku
2. Pociągnij pokrętło i przytrzymaj, aby umożliwić obrót ramienia, ustaw ramię we właściwej pozycji.
3. Puść pokrętło, aby pin ze sprężyną ustawił się w odpowiednim otworze.
4. Dokręć pokrętło, aby dokładnie zamocować i ustabilizować uchwyt.

REGULACJA ZACISKU UCHWYTU

1. Pociągnij za rączkę, aby zwolnić zacisk uchwytu.
2. Umieść ramę (może to być górna rura, rura podsiodłowa lub sztyca) w otwartym zacisku i wyreguluj do odpowiedniej pozycji za pomocą sześciokątnej śruby regulacyjnej, a następnie dociśnij rączkę, aby zacisnąć uchwyt na ramie.

Ustawienia śruby dociskowej.

2.1 Obracaj śrubą sześciokątną zgodnie z ruchem wskazówek zegara, aby docisnąć zacisk odpowiednio do rozmiaru rury. Obracając w tym kierunku, rozwarcie uchwytu staje się coraz mniejsze. (patrz Obrazek 2 na dołączonej instrukcji)

2.2. Obracaj śrubą sześciokątną przeciwnie do ruchu wskazówek zegara, aby poluzować zacisk odpowiednio do rozmiaru rury. Obracając w tym kierunku, rozwarcie uchwytu staje się coraz większe. (patrz Obrazek 2 na dołączonej instrukcji)

Uchwyt ma możliwość obracania zacisku 360 stopni wokół osi uchwytu (w zależności, za jaką część ramy będziemy chwytać można ustawić zacisk w pionie, poziomie lub w ustawieniu pośrednim) — w tym celu należy użyć dużego pokrętła w tylnej części ramienia.

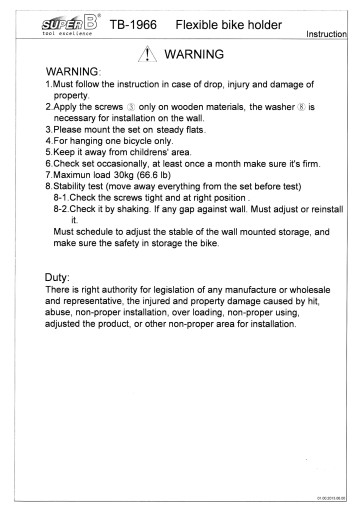

UWAGA!

1. Postępować zgodnie z instrukcją, aby uniknąć upuszczenia, urazu oraz uszkodzenia mienia.
2. Dołączone śruby nadają się jedynie do materiałów drewnianych, zastosowanie podkładek jest niezbędne do montażu na ścianie.
3. Montować jedynie do płaskich powierzchni.
4. Do używania jedynie z jednym rowerem jednocześnie.
5. Trzymać z daleka od dzieci.
6. Sprawdzać uchwyt co jakiś czas, przynajmniej raz w miesiącu upewnić się, że montaż jest stabilny.
7. Maksymalne obciążenie: 30kg.
8. Test stabilności (przed wykonaniem testu odsuń wszystko od stojaka)

8.1 Sprawdź, czy śruby są dokręcone do końca.

8.2 Sprawdź poprzez umiarkowanie szarpanie czy pojawia się jakikolwiek odstęp między uchwytem a ścianą, jeżeli tak jest, należy dokręcić śruby, a jeżeli to nie pomaga ponownie zainstalować uchwyt przestrzegając instrukcji montażu.

Pamiętaj, aby przed montażem starannie wybrać miejsce, aby było odpowiednio wytrzymałe i stabilne, a także, aby zawieszony rower nie zagrażał bezpieczeństwu.
