AB Колено BSP 3/8" Z

Kolanko AB BSP 3/8" Z

HYDRON

Kolanko AB 90° BSP 3/8" Z

Kolanko z jednej strony zakończone jest ruchomą nakrętką, zaś z drugiej gwintem zewnętrznym. Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle. Złącze przeznaczone jest do łączenia dwóch przewodów.

Dane techniczne:

Gwint z jednej strony: zewnętrzny calowy BSP 3/8''

Gwint z drugiej strony: wewnętrzny calowy BSP 3/8"

Typ cieczy: olej hydrauliczny

Stal automatowa, ocynkowana.

Oznaczenie alternatywne: XEW 3/8"

Oznaczenie wg Rastelli-Raccordi: 60.09.06.06

Symbol : 2B9-06

oznaczenie wg Cast : 306403

Ciśnienie pracy : 350 bar

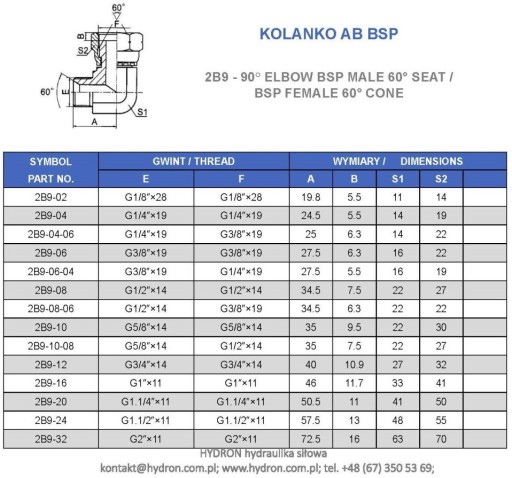

Złącze kolanowe nakrętne z gwintem BSP

Elbow adapter with swivel nut - thread BSP parallel

Złącze kątowe Typ: 60.09

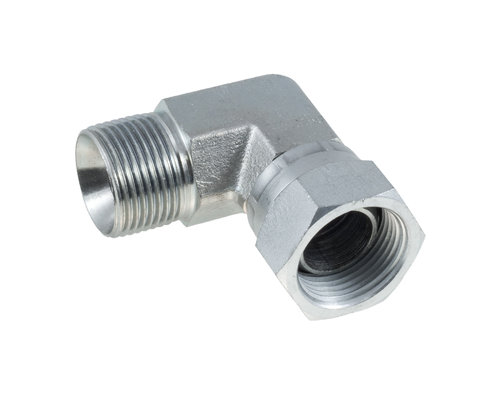

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: kolanko
• Gwint 1: 3/8" BSP
• Gwint 1 ( mm ): 16,3-16,6zew./14,9-15,4wew.
• Gwint 2: 3/8" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 400 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: PN-65 M73142 Przyłączki kolankowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 60090606 3/8 GZ/GW
• Oznaczenie wg CAST: 306403
• Oznaczenie alternatywne: XEW 3/8"GZ X 3/8"GW BSP

Kolanko AB nastawne ( ustawne ) calowe. Z jednej strony nakrętka z drugiej gwint zewnętrzny. Wykonanie stal automatowa pokryta ocynkiem. W90AB06HB. 2B9-06. 350 bar
