SDS1104X-E Цифровой осциллограф 4x100 МГц SIGLENT SPH

SDS1104X-E oscyloskop cyfrowy 4x100MHz Super Phosphor

Nowy czterokanałowy oscyloskop SIGLENT SDS1104X-E Super Phosphor z pasmem 100 MHz zawiera dwa przetworniki ADC 1GSa/s, oraz dwa moduły pamięci 14Mpts. Gdy wszystkie kanały są włączone, każdy kanał ma częstotliwość próbkowania 500 MSa/s i standardową długość rekordu 7Mpts. Gdy aktywny jest tylko jeden kanał na ADC, maksymalna częstotliwość próbkowania wynosi 1GSa/s, a maksymalna długość rekordu wynosi 1Mpts. Aby ułatwić korzystanie z urządzenia, dostęp do najczęściej używanych funkcji można uzyskać dzięki przyjaznej dla użytkownika konstrukcji panelu przedniego.

Oscyloskop  SDS1104X-E wykorzystuje nową generację technologii SPO (Super-Phosphor Oscilloscope), która zapewnia doskonałą wierność i wydajność sygnału. Minimalna pionowa czułość napięciowa rozpoczyna się od zakresu 500 uV/działke. Innowacyjny cyfrowy system wyzwalania z wysoką czułością i szybkością rejestracji przebiegów do 400 000 klatek/s (w trybie sekwencyjnym). SDS1104X-E wykorzystuje również funkcję wyświetlania stopniowania o 256 poziomach i tryb wyświetlania temperatury barwowej, którego nie ma w innych modelach tej klasy. Najnowsza oferta oscyloskopu SIGLENT obsługuje wiele trybów wyzwalania, w tym wyzwalanie magistralami szeregowymi. Dekodowanie magistral szeregowych: IIC, SPI, UART, CAN, LIN. Modele SDS1000XE mają  również zapis przebiegu historii i sekwencyjne wyzwalanie, które umożliwia rozszerzone rejestrowanie i analizę przebiegu. Innym dodatkiem jest nowa funkcja analizy FFT o liczbie 1 miliona punktów, która zapewnia rozdzielczość bardzo wysokiej częstotliwości SDS1000X-E podczas obserwacji widm sygnału. Nowy cyfrowy projekt obejmuje również sprzętowy koprocesor, który zapewnia pomiary szybko i dokładnie bez spowalniania akwizycji i reakcji na panelu przednim. Cechy i wydajność nowego SDS1000X-E firmy SIGLENT nie mogą być porównywane z żadną inną w tej klasie cenowej.

dane techniczne:

• czterokanałowy oscyloskop cyfrowy SDS1104X-E produkcji Siglent
• szerokość pasma: 100MHz
• liczba kanałów wejściowych: 4
• próbkowanie w czasie rzeczywistym: 1GSa/s
• dwa przetworniki analogowo-cyfrowe ADC

  ▶ 1 przetwornik ADC wspólny dla kanał 1 i 2

  ▶ 2 przetwornik ADC wspólny dla kanał 3 i 4

• szybkość przechwytywania przebiegów:

  ▶ do 100 000 wfm/s (tryb normalny)

  ▶ 400 000 wfm/s (tryb sekwencyjny)

• najnowsza generacja technologii SPO
• obsługuje 256-stopniową gradację intensywności i tryby wyświetlania kolorów
• długość rekordu pamięci: do 14 Mpt
• cyfrowy system wyzwalania
• inteligentny wyzwalacz: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
• wyzwalanie i dekodowanie magistrali szeregowej (standard), obsługuje protokoły IIC, SPI, UART, RS232, CAN, LIN
• wyzwalacz wideo, obsługuje HDTV
• niski poziom szumów tła przy skalach napięcia od 500 μV/div do 10 V/div
• 10 typów skrótów klawiszowych

  ▶ obsługuje: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom i Print

• tryb podziału na segmenty (sekwencja), dzieli maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie z warunkami wyzwalania określonymi przez użytkownika, z bardzo małym segmentem czasu martwego, aby zarejestrować zdarzenie kwalifikujące.
• historia zapisu przebiegu (Historia), maksymalna zarejestrowana długość przebiegu to 80 000 ramek.
• automatyczna funkcja pomiaru dla 38 parametrów: jak również statystyki pomiarów, powiększenia, bramkowania, matematyki, historii i funkcji odniesienia
• 1 Mpts FFT
• funkcje matematyczne i pomiarowe wykorzystują wszystkie próbkowane punkty danych (do 14 Mpts)
• funkcje matematyczne (FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różnicowanie, pierwiastek kwadratowy)
• funkcja Pass/Fail oparta na szybkim sprzęcie
• rysowanie charakterystyki częstotliwościowej Bode
• wyszukiwanie i nawigacja
• opcja modułu USB AWG
• opcja adapter USB WIFI
• kontrola oparta na przeglądarce internetowej
• duży kolorowy 7-calowy wyświetlacz TFT-LCD z rozdzielczością 800 x 480
• wiele typów interfejsów: USB host, USB device (USB-TMC), LAN Pass / Fail, Trigger Out
• obsługuje polecenia zdalnego sterowania SCPI
• obsługa wyświetlania wielu języków i wbudowanej pomocy online

Najczęściej używane funkcje są dostępne za pomocą 10 różnych przycisków obsługi jednym przyciskiem:

◆ Auto Setup

◆Default

◆Cursor

◆Measure

◆Roll

◆History

◆Persist

◆Clear Sweep

◆Zoom

◆Print

zestaw zawiera:

• oscyloskop cyfrowy SDS1104X-E
• sonda oscyloskopowa pasywna z dzielnikiem napięcia x1/x10 = 4szt.
• przewód USB
• przewód zasilający
• instrukcja Quick Start w języku angielskim
• oryginalny karton

Rekord pamięci do 14 Mpts

Długość rekordu do 14 Mpts (przy aktywnym jednym kanale w parze), 7 Mpts/CH (aktywne dwa kanały w parze). Wykorzystując sprzętowe technologie Zoom i maksymalną długość rekordu  do 14 Mpts, użytkownicy mogą przeskalować, aby przechwytywać przez dłuższy czas w wyższej rozdzielczości i użyć funkcji zoomu, aby zobaczyć więcej szczegółów w każdym sygnale.

256-stopniowe stopniowanie intensywności i wyświetlanie zróżnicowanej temperatury barwowej

Technologia wyświetlania SPO zapewnia szybkie częstotliwości odświeżania. Wynikowy ślad stopniowanej intensywności jest jaśniejszy dla zdarzeń, które występują z większą częstotliwością i ściemniają się, gdy zdarzenia występują z mniejszą częstotliwością.

Wyświetlanie temperatury barwowej jest podobne do funkcji śledzenia ze stopniowaniem intensywności, ale występowanie śladu jest reprezentowane przez różne kolory („temperatura” koloru) w przeciwieństwie do zmian intensywności jednego koloru. Czerwone kolory reprezentują częstsze zdarzenia, a niebieskie służą do oznaczania punktów, które występują często.

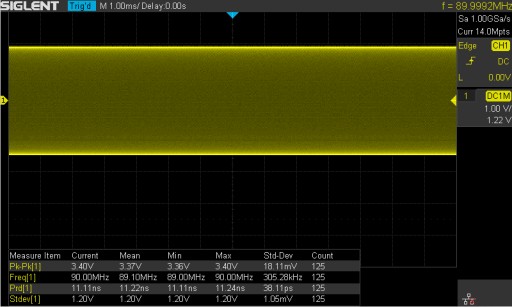

Rzeczywisty pomiar do 14 M punktów

W każdym ustawieniu podstawy czasu oscyloskop SDS1104X-E może mierzyć za pomocą wszystkich 14 M punktów próbek. Zapewnia to dokładność pomiarów, podczas gdy koprocesor matematyczny zmniejsza czas pomiaru i zwiększa łatwość użycia.

Sprzętowa funkcja szybkiej pass / fail

Oscyloskop SDS1104X-E wykorzystuje sprzętową funkcję Pass/Fail (warunek dobry/zły), wykonując do 40 000 decyzji Pass/Fail w każdej sekundzie. Łatwe generowanie zdefiniowanych przez użytkownika szablonów, masek, wzorców testowych zapewnia porównanie maski śledzenia, dzięki czemu nadaje się do długoterminowego monitorowania sygnału lub automatycznego testowania linii produkcyjnej.

1 M punktów FFT

Nowy koprocesor matematyczny umożliwia analizę FFT sygnałów przychodzących z wykorzystaniem do 1 M próbek na przebieg. Zapewnia to rozdzielczość wysokiej częstotliwości z szybką częstotliwością odświeżania. Funkcja FFT obsługuje również wiele funkcji okien, dzięki czemu może dostosować się do różnych potrzeb pomiaru widma.

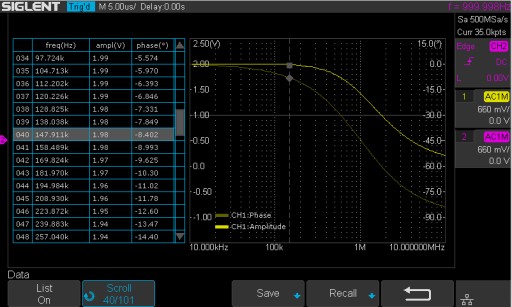

Bode Plot to funkcja umożliwiająca rysowania charakterystyki częstotliwościowej

Oscyloskop SDS1000X-E sterując opcjonalnym modułem generatora USB AWG lub innym generatorem funkcyjnym skanuje otrzymaną odpowiedź amplitudy i fazy. Z otrzymanych danych pomiarowych rysuje charakterystykę częstotliwościową jako wykres Bode Plot. Może również wyświetlać listy wyników i eksportować dane na dysk USB.

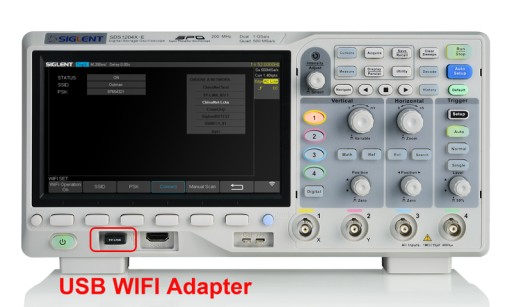

Adapter USB WIFI (tylko seria czterech kanałów, opcja)

Kontrola oprzyrządowania przez WiFi może być wygodną i bezpieczną metodą konfigurowania i zbierania danych. Ta nowa funkcja współpracuje z kartą WiFi zatwierdzoną przez SIGLENT, aby zapewnić sterowanie bezprzewodowe i komunikację z 4 zakresami SIGLENT. Adapter musi być dostarczony przez Siglent, aby zapewnić pracę.

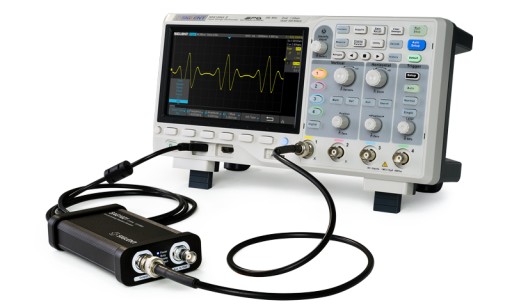

Moduł USB 25 MHz AWG (tylko seria czterokanałowa, opcja)

Seria czterech kanałów obsługuje funkcję USB 25 MHz / generator przebiegów arbitralnych, który jest obsługiwany z połączenia hosta USB. Funkcje obejmują sinusoidalne, kwadratowe, rampowe, impulsowe, szumowe, DC i 45 wbudowane przebiegi. Arbitralne przebiegi mogą być dostępne i edytowane przez oprogramowanie SIGLENT EasyWave PC.

Sterowanie przez sieć WEB (tylko wersje czterokanałowe SDS1004X-E)

Oscyloskop SDS1104X-E posiada wbudowany serwer WEB umożliwiający zdalne sterowanie nastawami, oraz prowadzenie pomiarów poprzez przeglądarkę internetową.

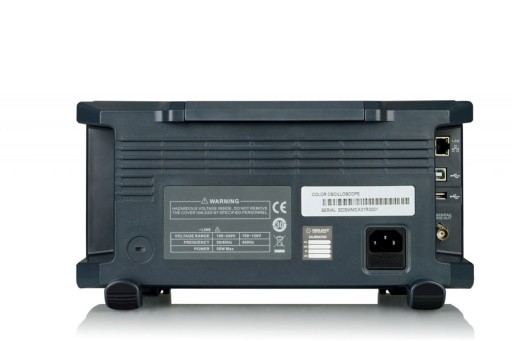

Kompletna łączność

Oscyloskop SDS1104X-E wyposażony jest w najpopularniejsze interfejsy komunikacyjne USB Host do komunikacji z komputerem PC, USB Device do podłączenia np. pamięci pendrive, LAN
