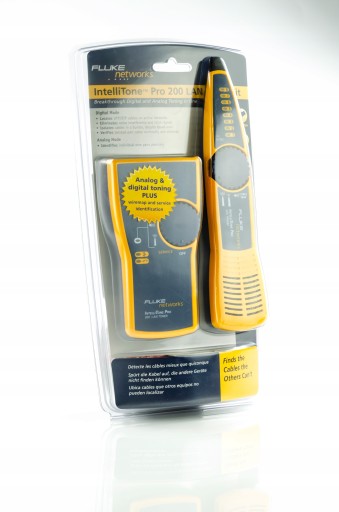

Fluke Networks IntelliTone Pro 200 Lokalizator par przewodów

IntelliTone jest jedynym lokalizatorem kabli wykorzystujący technikę cyfrową. Dzięki temu doskonale wyszukuje kable w instalacjach podpodłogowych, sufitach, ścianach i pośród plątaniny innych kabli miedzianych. Wszyscy ci, którzy posługiwali się podobnymi przyrządami pracującymi w paśmie akustycznym, które w czasie pracy lokalizują wszystkie sygnały występujące w pobliżu, będą mile zaskoczeni jego funkcjonalnością.

IntelliTone łączy w sobie funkcje testera połączeń (sprawdzanie mapy połączeń, ciągłości par), oraz identyfikatora urządzeń aktywnych znajdujących się z drugiej strony toru kablowego (komputer lub koncentrator).

Właściwości lokalizatora:

• Lokalizacja pojedynczych i wieloparowych kabli miedzianych. Wyposażony jest w złącze RJ11 i parę złącz (2) typu krokodylek. Kable na stałe przymocowane do generatora tonowego;
• Precyzyjne wyszukiwanie pojedynczych par w wiązkach kablowych (praca w trybie cyfrowym i analogowym);
• Błyskawiczna lokalizacja kabli z dużej odległości, nawet w sieci aktywnej;
• Identyfikacja aktywnej sieci Ethernet oraz urządzenia podłączonego z do toru, pełny test mapy połączeń (ang. wire map)
• Identyfikacja podłączonego urządzenia: koncentrator, karta sieciowa

Specyfikacja:

• Rodzaje testowanego okablowania: UTP, FTP, STP, RG59, RG6, CCTV
• Test pojedynczych par: tak
• Test mapy połączeń: tak
• Wykrywane uszkodzenia: przerwa, zwarcie, pary skrzyżowane, pary odwrócone
• Wykrywane sygnały: telefoniczny, Ethernet
• Dopuszczalna temperatura pracy: 0°C ÷ 40°C
• Dopuszczalna wilgotność otoczenia: 5% ÷ 95%, niekondensująca
• Zasilanie: 2x bateria 9V 6F22

Parametry generatora:

• Wymiary: 141x75x32 mm
• Rodzaj wskaźnika: LED
• Sterowanie: tarcza
• Automatyczne wyłączenie: tak
• Moc wyjściowa: 5V p-p

Parametry sondy:

• Wymiary: 222x48x32 mm
• Rodzaj wskaźnika: 8x LED, 1x Sync LED
• Sterowanie: pokrętło głośności, tarcza
• Automatyczne wyłączenie: tak

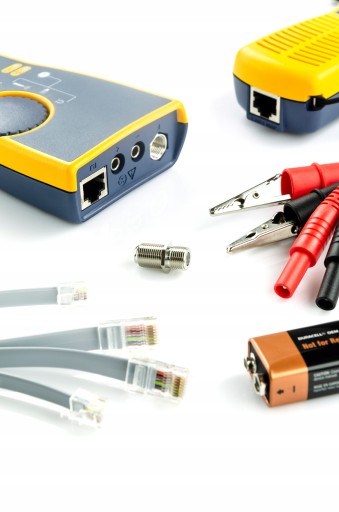

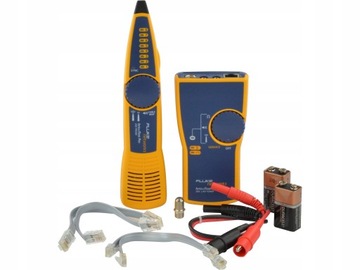

Zestaw:

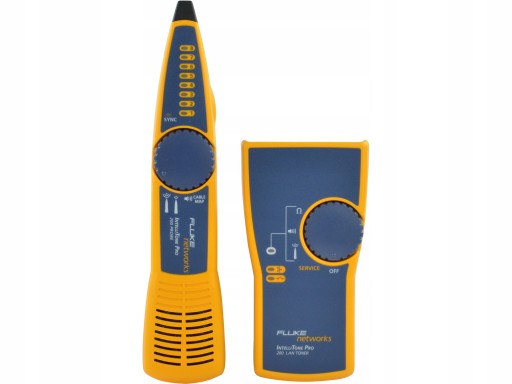

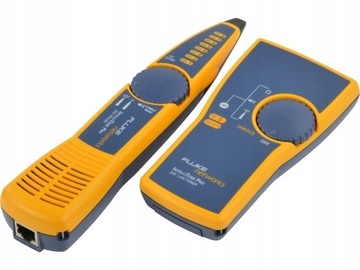

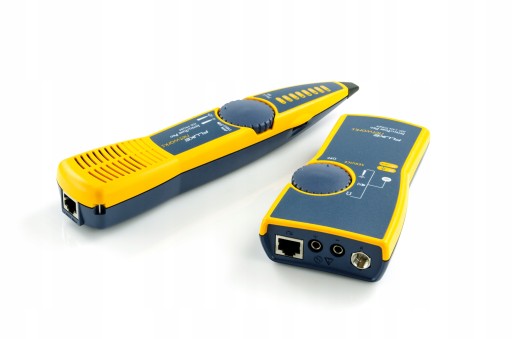

• Toner i sonda LAN

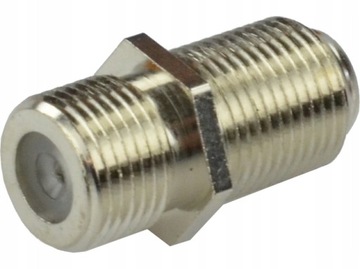

• adapter koncentryczny złącza F
• 2 kable RJ11 i krosowe RJ45

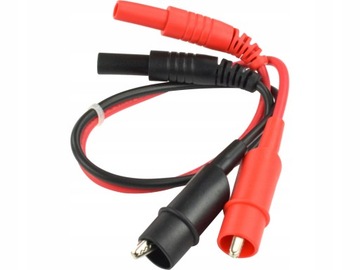

• przewody testowe z zaciskami krokodylkowymi

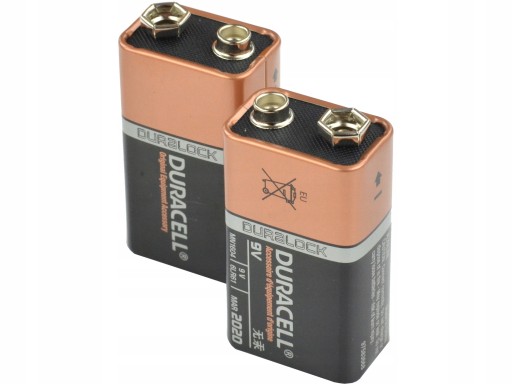

• dwie baterie 9V PP3
