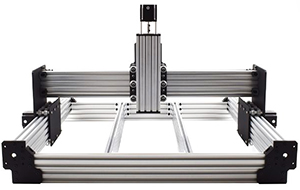

Фрезерный станок с ЧПУ Алюминиевая рама CNC SV/S 800x1270мм

Frezarka CNC SV/S 800x1270mm Kit (Rama Aluminiowa) WorkBee

Zawartość zestawu oraz dane techniczne:

• Wymiar maszyny (X Y): 1000mmx1500mm
• Obszar roboczy (X Y Z): 800x1270x90mm
• Powtarzalność:+/- 0,05-0,10 mm
• Profile aluminiowe V-Slot i C-Beam przycięte na odpowiedni wymiar niezbędne do złożenia części konstrukcyjnej całej ramy.
• Łączniki
• Płyty montażowe wykonane z aluminium
• Śruby i nakrętki
• Podkładki oraz elementy dystansowe
• Łożyska

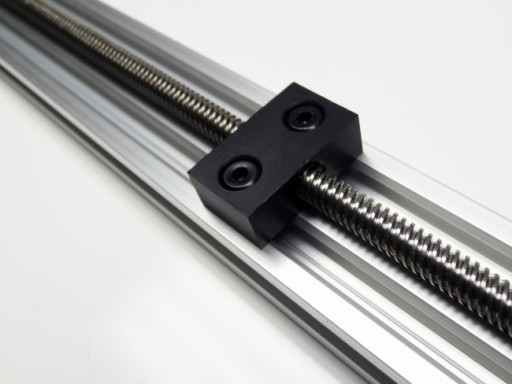

• Śruby trapezowe na oś X,Y,Z
• Nakrętki trapezowe na oś X,Y,Z
• Kompletne zestawy rolek z serii Xtreme, wykonane z super twardego poliwęglanu.
• Tuleje mimośrodowe
• Sprzęgła bezluzowe elastyczne
• 4 x Silnik krokowy NEMA23

Elementy potrzebne do uruchomienia całego zestawu:

• Płyta główna umożliwiająca sterowanie maszyną poprzez oprogramowanie UCCNC, Mach3, Mach4
• Sterowniki silników krokowych
• Zasilacz
• Przewody
• Prowadnice kablowe
• Wyłączniki krańcowe lub czujniki

Opcjonalne możliwości rozbudowy zestawu:

• Moduły frezująco-grawerujące
• Moduł automatycznego wymiennika narzędzi
• Moduł czwartej osi
• Moduł laserowy (do cięcia i grawerowania)
• Moduł sondy pomiarowej
• Moduł druku 3D
• Moduły przeznaczony do cięcia (drut oporowy, nóż z węglika spiekanego)
• Wanna do frezowania na mokro
• Oprogramowanie CNC
• Pozostałe moduły rozszerzające funkcjonalność
• Mocowanie narzędzia 43mm
• Mocowanie narzędzia 52mm
• Mocowanie narzędzia 65mm
• Mocowanie narzędzia 71mm
• Adapter narzędzia 43/20 mm (Proxxon)
• Adapter narzędzia 43/19 x 2 mm (Dremel)
• Zadajnik MPG (pilot)

Frezarka CNC SV/S Kit to system CNC WorkBee, zestaw został zaprojektowany przez firmę Ooznest i jest zwieńczeniem ich całego doświadczenia. Przez dwa lata firma doskonaliła projekt oraz wprowadzała zmiany konstrukcyjne, dzięki czemu wprowadziła na rynek system CNC WorkBee o zwiększonej sztywności oraz wytrzymałości mechanicznej przy maksymalnym wykorzystaniu systemu V-Slot. Systemy te można dowolnie łączyć, rozbudowywać i konfigurować – jedynym ograniczeniem jest nasza wyobraźnia!

Przy wykorzystaniu systemu możesz zbudować dowolne urządzenie sterowane numerycznie np.:

• Frezarkę CNC
• Ploter tnąco grawerujący CNC
• Ploter Laserowy
• Drukarkę 3D
• Znakowarka
• Ploter tnący
• Ploter termiczny – drut oporowy
• Pirograf - wypalarka do drewna
• Automatyczny system skanujący
• Zautomatyzowany system nakładający klej.
• Zautomatyzowany system samodzielnego zgrzewania elementów stalowych itp.
• Zautomatyzowany system samodzielnego spawania TIG.
• Dowolny zautomatyzowany system wykorzystujący prowadnice, silniki krokowe, siłowniki, czujniki itp.

Posiadamy w naszej ofercie systemy CNC WorkBee o wymiarach

Wymiary konstrukcji (zew.)     Wymiary stołu roboczego

500mmx750mm:                                     300x520mm

750mmx750mm:                                     550X520mm

750mmx1000mm:                                   550x770mm

1000mmx1000mm:                                 800x770mm

1000mmx1500mm:                                 800x1270mm

1500mmx1500mm:                                 1300x1270mm

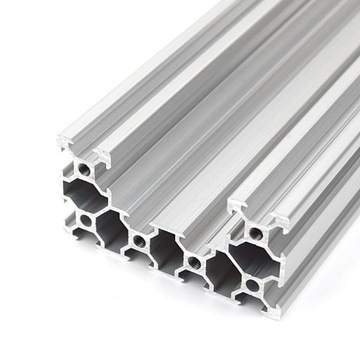

System CNC WorkBee wykorzystuje unikatowy system C-Beam®. Jest to specjalnie zaprojektowany profil aluminiowy w kształcie litery C o wymiarach 40mm x 80mm umożliwiający wykorzystanie wszystkich dostępnych części i akcesoriów z serii V-Slot. Profil C-Beam® jest precyzyjnie wykonany i łatwy w montażu, dodatkowo daje nam nieograniczone możliwości rozbudowy składanego zestawu. Jego największą zaletą jest możliwość ukrycia systemu napędowego przed zanieczyszczeniami w trakcie frezowania. W trakcie pracy układu napędowego, nakrętki trapezowe wraz z śrubą trapezową pracują w części wewnętrznej profilu który osłania je tworząc literę C. Zastosowanie systemu C-Beam® w projekcie CNC WorkBee zapewniło dodatkową stabilność, wytrzymałość i maksymalną funkcjonalność.

System CNC WorkBee wykorzystuje rolki z oznaczeniem Xtreme, są one wykonane z super twardego poliwęglanu, co zmniejsza kompresję kół i minimalizuje zużycie. Seria Xtreme została specjalnie opracowana w celu zastosowania w frezarkach i urządzeniach które muszą pracować z większymi obciążeniami przy jednoczesnym zachowaniu zwiększonej sztywności. Dzięki zastosowaniu w naszym zestawie rolek z serii Xtreme otrzymujemy urządzenie które może pracować ciężej a cała maszyna zyskała dużo na sztywności.

Uwaga: W razie potrzeby smarowania rolek wykonanych z poliwęglanu używamy wyłącznie silikonu. NIE używaj syntetycznych olejów przeznaczonych do smarowania.

Dane:

Xtreme Solid V Wheel

Rockwell Hardness: M75

Compression Strength: 86MPA

OD: 23.90

ID: 15.974 +/- 0.026

Thick: 10.23

Polycarbonate

Color: Clear

Główne płyty montażowe w naszym zestawie są wykonane z aluminium o grubości 6mm a płyty pomocnicze z aluminium o grubości 3mm. Zestaw płyt montażowych zastosowany systemie CNC WorkBee został specjalnie zaprojektowane od podstaw i starannie przemyślane pod względem funkcjonalności, użyteczności i montażu.

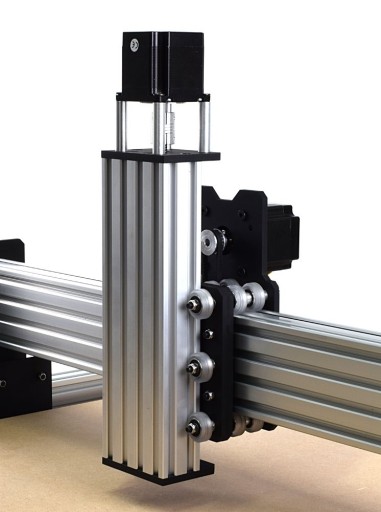

Zestaw zawiera kompletny układ napędowy zawierający silniki krokowe NEMA 23, śruby i nakrętki trapezowe oraz sprzęgła bezluzowe elastyczne.

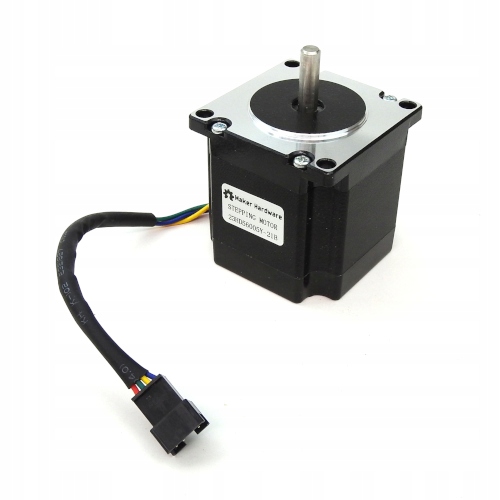

Specyfikacja silnika krokowego NEMA 23

Silnik krokowy NEMA 23 o momencie obrotowym 5 kg, idealny dla maszyn które wymagają dodatkowego momentu obrotowego.

Parametry techniczne

• Rozdzielczość: 200 kroków/obr (1,8 °)
• Napięcie znamionowe: 3,36 V
• Pobór prądu na cewkę: 2,8 A
• Moment trzymający 12,8 kg*cm (1,26 Nm)
• Wyprowadzenia: bipolarne (cztery przewody)
• Średnica wału: 6,35 mm (1/4 cala)
• Standard: NEMA 23
• Wymiary: 56,4 x 56,4 x 56 mm (bez wału)

System CNC WorkBee Kit jest przeznaczony do samodzielnego montażu. Aby ułatwić pracę podczas składania zestawu została przygotowana instrukcja montażowa w języku Angielskim. Każdy etap montażu został dokładnie opisany i zawiera rysunek techniczny lub zdjęcie, przez co montaż jest bardzo prosty i przyjemny nawet dla osób nieznających języka angielskiego. Instrukcja jest przygotowana dla maszyn 500x750mm, 750x750mm, 750x1000mm, 1000x1000mm, 1000x1500mm, 1500x1500mm. Instrukcja ma charakter poglądowy, a wymienione w niej elementy konstrukcyjne i mechaniczne mogą się różnić od dostarczonych zestawów w zależności od wielkości wybranych maszyn.

W naszej ofercie posiadamy wszystkie elementy konstrukcyjne, mechaniczne, elektroniczne, elektryczne oraz softwarowe niezbędne do uruchomienia i rozbudowy dowolnego systemu.

Wysokość pracy w osi Z

Maszyny Workbee pozwalają na zakres ruchu w osi Z do maksymalnie 90 mm. Nie jest to jednak maksymalna wysokość pracy osi Z, zależy ona jeszcze od grubości stołu roboczego (oraz w jaki sposób zamontujemy profile konstrukcyjne pod stołem), długości freza, grubości obrabianego materiału

Wartości te mają charakter orientacyjny ponieważ konstrukcję można modyfikować uzyskując większą głębokość cięcia. Należy przy tym pamiętać, że domyślne wartości pozwalają na zachowanie optymalnej sztywności osi Z względem obrabianego materiału co ma przełożenie na jakość obróbki.

Elektronika oraz oprogramowanie

Aby sterować pracą maszyny niezbędna jest elektronika sterująca CNC, która pozwoli nam na podłączenie sterowników silników krokowych, wyłączników krańcowych, zasilania oraz ewentualnie falownika, przekaźników, itd., dodatkowo trzeba pamiętać o oprogromowaniu sterującym (np. MACH3, UCCNC), które odpowiada za sterowanie i komunikację komputera z maszyną.

W naszej ofercie posiadamy kilka różnych rodzajów elektronik oraz oprogramowanie które pozwolą na sterowanie maszyną a także sterowniki silników krokowych

Możliwość obróbki

Maszyny dzięki swojej sztwynej i przemyślanej konstrukcji pozwalają na obróbkę:

• drewna (sklejka, MDF, HPL, „twarde drewno”, itd.)
• tworzywa sztuczne (pleksi, PCV, poliwęglan, włókno szklane i węglowe, itd.)
• aluminium, miedź, mosiądz, brąz
• inne tworzywa po zastosowaniu opcjonalnych akcesoriów (skóra, filc, tkaniny, itd)
