Котел RAKOCZY FIREMAX 190 15 кВт, пеллеты 5 класса

Kocioł na pellet RAKOCZY FIREMAX 190 PLUS 15 KW

Model: Rakoczy Firemax 190 PLUS 15 kW

Firemax to kocioł pelletowy charakteryzujący bardzo kompaktową budową wymiennika, który wraz z podajnikiem i bardzo pojemnym zasobnikiem tworzą zwarte, niewielkie i bezobsługowe urządzenie grzewcze.

Kocioł Firemax o mocach 15 kW i 20 kW dostępny jest w trzech wersjach zasobnika: 250/250 plus*, 190 plus i 300 plus. Kotły o mocy 25 kW i 30 kW posiadają zasobniki w wersji 250/250 plus lub 300 plus.

Mimo kompaktowej budowy, kocioł posiada obszerny zasobnik paliwa, bardzo wysoką sprawność dochodzącą do 94% oraz szereg funkcji poprawiających komfort obsługi kotła.

Firemax to także kocioł ekologiczny, spełniający obecne oraz przyszłe normy emisji spalin i efektywności energetycznej, dzięki czemu może być użytkowany na obszarach, na których obowiązują restrykcyjne przepisy antysmogowe, a zakup kotła może zostać objęty dotacją z programów proekologicznych.

W kotle Firemax postawiliśmy na maksymalną funkcjonalność i praktyczność. Kocioł został wyposażony w najnowszy w naszej ofercie palnik pelletowy, który cechuje wysoka sprawność spalania pelletów. Wyposażony on został w ceramiczną grzałkę, która zapewnia oszczędne, efektywne i w pełni automatyczne rozpalanie kotła oraz mechanizm, który oczyszcza palnik z popiołu, gwarantując cichą i bezawaryjną pracę. W konstrukcji palnika zastosowano wysokogatunkową stal oraz podzespoły najwyższej jakości co przekłada się na wysoką trwałość i niezawodność urządzenia.

Prostopadłościenny, kompaktowy wymiennik płomieniówkowy w połączeniu z elementami ceramicznymi zapewnia wysoką sprawność odbioru ciepła ze spalin, jednocześnie umożliwiając skuteczne dopalanie wszystkich szkodliwych substancji, dzięki czemu kocioł spełnia wszystkie, nawet najbardziej restrykcyjne normy emisji spalin.

Nowoczesny sterownik firmy Tech w czasie rzeczywistym czuwa nad poprawnością przeprowadzanego procesu spalania.

Kocioł Firemax posiada trójstopniową modulację mocy palnika w zakresie 30, 60 lub 100% mocy nominalnej co w znacznym stopniu ułatwia dobór mocy kotła do ogrzewanej powierzchni.

Sterownik:

Za sterowanie kotłem Firemax odpowiada regulator ST-7110 firmy Tech. Funkcje realizowane przez sterownik:

• Sterowanie zapalarką
• Sterowanie podajnikiem
• Sterowanie podajnikiem wewnętrznym
• Sterowanie wentylatorem nadmuchowym
• Sterowanie pompą centralnego ogrzewania ‐ C.O.
• Sterowanie pompą ciepłej wody użytkowej ‐ C.W.U.
• Płynne sterowanie zaworem mieszającym
• Sterowanie pompą dodatkową z możliwością wyboru rodzaju urządzenia (pompa C.O., pompa C.W.U.,pompa cyrkulacyjna, pompa podłogowa)
• Wbudowany moduł sterujący zaworem
• Sterowanie pogodowe zaworu
• Sterowanie tygodniowe
• Współpraca z regulatorem pokojowym z komunikacją tradycyjną (dwustanową) lub wyposażonym w komunikację RS
• Wbudowany moduł czyszczenia
• Podgląd ilości paliwa w zasobniku
• Aktualizacja oprogramowania przez USB
• Możliwość podłączenia modułu ST‐65 GSM – umożliwia sterowanie niektórymi funkcjami sterownika za pomocą telefonu komórkowego
• Możliwość podłączenia modułu ST‐505 Ethernet – umożliwia sterowanie funkcjami, podgląd parametrów za pomocą Internetu
• Możliwość podłączenia dwóch dodatkowych modułów sterujących zaworami (np.: ST‐61 lub ST‐431N)
• Obsługa bufora
• Obsługa rusztu
• Obsługuje zabezpieczenie termiczne kotła (STB)

Dane techniczne:

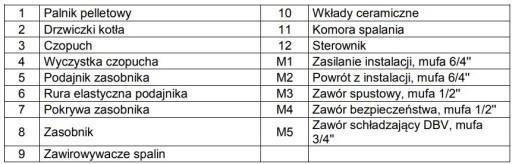

Średnice czopucha i króćców:

• Średnica zewnętrzna czopucha E [mm] 159
• Średnica króćca zasilającego M1 [mm] 6/4’’
• Średnica króćca powrotu M2 [mm] 6/4’’
• Średnica króćca spustowego M3 [mm] ½’’
• Średnica króćca odpowietrzającego M4 [mm] ½’’
• Średnica króćca pod zawór DBV M5 [mm] ¾’’

Elementy wyposażenia:

• Zawór spustowy ½”
• Zawór bezpieczeństwa 2,5 bar
• Przedłużka czopucha
• Szczotka
• Zestaw czyścików (łopatka, haczyk, wycior, wieszak)
• Zawirowywacze szt. 3
• Instrukcja obsługi kotła
• Instrukcja obsługi sterownika
• Komplet czujników, przewodów elektrycznych, czujnik zewnętrzny

Opis techniczny:

Firemax to automatyczny kocioł pelletowy charakteryzujący się bardzo kompaktową budową wymiennika, który wraz z podajnikiem i bardzo pojemnym zasobnikiem w wielu możliwych do wyboru konfiguracjach, tworzą kompaktowe, niewielkie i bezobsługowe urządzenie grzewcze.

Konstrukcja wymiennika wykonana jest ze stali atestowanej o grubości 6 mm. Technologia wykonania została oparta w całości o spawanie zrobotyzowane, które zapewnia najwyższą jakość i trwałość.

Mimo kompaktowej budowy, trójciągowy wymiennik płomieniówkowo-półkowy w połączeniu z elementami ceramicznymi zapewnia wysoką sprawność odbioru ciepła ze spalin, jednocześnie umożliwiając skuteczne dopalanie wszystkich szkodliwych substancji, dzięki czemu kocioł spełnia wszystkie, nawet najbardziej restrykcyjne normy emisji spalin.

Wymiennik składa się z 3 “części składowych”. W najniższej części następuje rozgrzanie i odgazowanie paliwa na ruszcie palnika, po czym zostaje ono wymieszane z powietrzem wtórnym.

Po częściowym dopaleniu w dolnej części, rozgrzane spaliny przechodzą przez zwężkę do komory rozprężnej, gdzie następuje ostateczne dopalenie oraz odbiór ciepła przez promieniowanie.

Rozprężone spaliny wytracają energię i prędkość, co pozytywnie wpływa na wytrącanie się pyłów w komorze, dzięki czemu pyły i sadza nie osadzają się w kominie i wyższych częściach wymiennika. Ostatnim etapem wędrówki spalin jest wymiennik konwekcyjny, który odbiera ostatnie porcje ciepła.

Kocioł został wyposażony w najnowszy w naszej ofercie palnik RS, który cechuje wysoka sprawność spalania pelletów oraz cicha i bezawaryjna praca.1

Konstrukcja palnika oparta jest na stali nierdzewnej najwyższej jakości, łączącej zalety stali kwasoodpornych i żarowytrzymałych, jednocześnie odpornej na działanie kwasów organicznych wytwarzanych podczas spalania biomasy.

Palnik wyposażony został w funkcje automatycznego rozpalania oraz czyszczenia, co dodatkowo poprawia komfort użytkowania kotła.

Automatyczne rozpalanie dzięki ceramicznej grzałce zostało opracowane w taki sposób, aby zapewnić jak najwyższą trwałość i niezawodność.

Mocowanie zapalarki pozwala na montaż bez dotykania palcami elementu grzejnego oraz idealne wycentrowanie.

Automatyczny zgarniacz szlaki umożliwia w sposób efektywny usuwanie powstałego w procesie spalania popiołu i spieków. Zgarniacz składa się z motoreduktora i ściśle przylegających do siebie elementów - poprzecznego, grodziowego elementu zgarniającego oraz powierzchni ruchomej, które uruchomione z poziomu oprogramowania sterownika, cyklicznie zgarniają szlakę i popiół z całej powierzchni podłogi palnika, na której możliwe jest ich osadzanie, w kierunku popielnika kotła. Palnik posiada zróżnicowany system dysz powietrza pierwotnego i wtórnego. Przez ruszt podawane jest powietrze pierwotne, które rozgrzewa oraz odgazowuje paliwo, a przez pionową ścianę grodziową podawane jest powietrze wtórne które dopala odgazowane substraty. Konstrukcja podajnika głównego oraz podajnika wewnętrznego została oparta na ślimakach z rdzeniem, co zapewnia precyzyjne dawkowanie paliwa.

Podajnik wewnętrzny został wyposażony w trzy systemy zabezpieczania przed cofaniem się płomienia:

• czujnik temperatury bezpośrednio w palniku pelletowym, który w przypadku wykrycia wzrostu temperatury uruchomi wewnętrzny podajnik pelletu i uniemożliwi cofnięcie płomienia.
• zintegrowany ze sobą system podajników, które po podaniu każdej dawki pelletu opróżniają do pusta elastyczny łącznik łączący zasobnik z palnikiem dodatkowo uniemożliwiając cofnięcie płomienia do zasobnika.
• elastyczny łącznik pomiędzy palnikiem, a zasobnikiem pelletu, który ulegnie stopieniu w przypadku pojawienia się w nim płomienia, odetnie dopływ paliwa do palnika i zapobiegnie cofnięciu żaru do zasobnika.

Palnik RS posiada także elektroniczne zabezpieczenie przed zatorem pelletu oraz innymi awariami systemu podającego. W przypadku wystąpienia zatoru pelletu w obszarze wewnętrznego podajnika palnika oraz wyżej, w łączniku elastycznym lub rurze podającej, fotoelement wykryje spadek wartości jasności płomienia pomimo statusu “praca" w sterowniku, co jest związane z przerwą w dostarczaniu na ruszt paliwa, która wywołana jest zatorem bądź inną awarią systemu podawania. W takiej sytuacji sterownik natychmiast przerywa pracę kotła poprzez wyłączenie podajnika głównego a następnie całkowicie wygasza kocioł oraz sygnalizuje awarię. Opcjonalnie system podający można wyposażyć w dodatkowe zabezpieczenia.

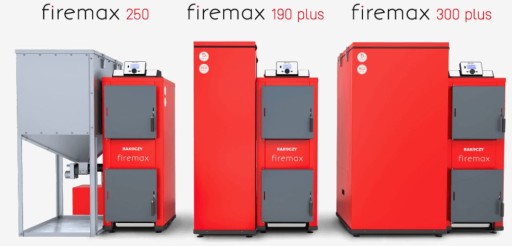

Jeden kocioł - trzy różne pojemności zasobnika do wyboru!

250 litrów - wersja standardowa, bez dodatkowej obudowy palnika i zasobnika. Mozliwy montaż palnika z prawej i lewej strony oraz z przodu kotła.

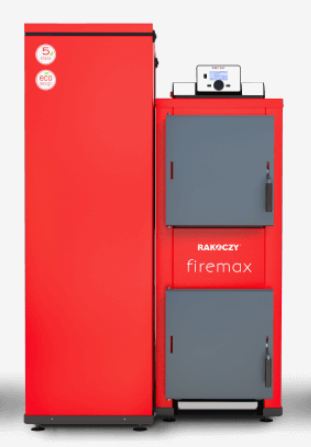

190 litrów do najmniejszych kotłowni (wersja z zabudowanym palnikiem i zasobnikiem malowanym proszkowo). Możliwy montaż palnika z prawej i lewej strony kotła.

300 litrów - dla wymagających maksymalnie długiej pracy kotła na jednym zasypie paliwa (wersja z zabudowanym palnikiem i zasobnikiem malowanym proszkowo). Możliwy montaż palnika z prawej i lewej strony kotła.
