Бесконтактный индуктивный датчик уровня жидкости NPN

Bezdotykowy czujnik poziomu cieczy, płynów XKC-Y25-NPN

Parametry modułu:

• Model: XKC-Y25-NPN
• Rodzaj czujnika: bezdotykowy
• Napięcie wejściowe (InVCC): DC 5-24V
• Prąd: 5mA
• Napięcie wyjściowe (poziom wysoki): InVCC (równe napięciu wejściowemu)
• Napięcie wyjściowe (poziom niski): 0V
• Prąd wyjściowy: 1-100mA
• Czas reakcji: 500ms
• Temperatura pracy: 0 - 105°C
• Grubość zbiornika: 0 -13 mm
• Wilgotność: 5-100%
• Materiał: ABS
• Ochrona: IP67
• Średnica czujnika: 28 mm
• Wysokość czujnika: 16,9 mm
• Długość przewodu: 480 mm

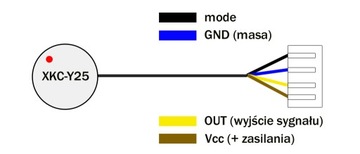

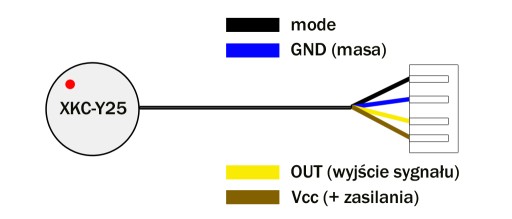

Sposób podłączenia

Opis przedmiotu

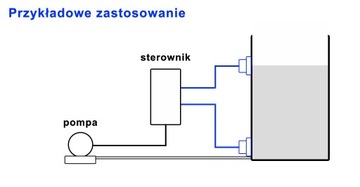

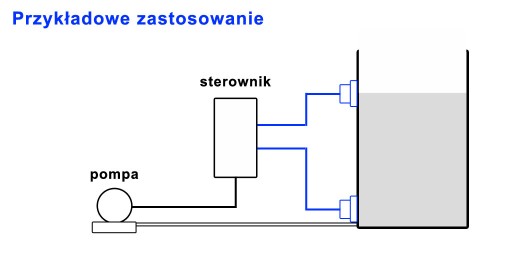

Bezdotykowy (prawdopodobnie nie indukcyjny - błąd w tytule aukcji) czujnik poziomu cieczy i płynów, nie wymaga kontaktu fizycznego z cieczą, którą może być np. kwas. Czujnik umożliwia wykrycie czy w zbiorniku jest na danym poziomie ciecz. Warunkiem tylko jest to, aby zbiornik nie był metaliczny. Podłączenie kilku czujników umożliwi precyzyjne określenie ilości materiału w zbiorniku.

Moduł czujnika jest w 100% nowy, nie używany.

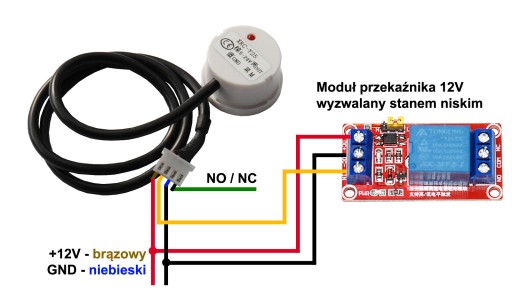

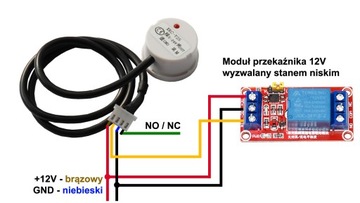

Przykładowe podłączenie przekaźnika 12V (wyzwalanie stanem niskim)

Zasilanie 12V czujnika i modułu przekaźnika.

Wykrycie cieczy przez czujnik powoduje załączenie się modułu przekaźnika.

Podłączenie złącza NO/NC do masy, powoduje działanie odwrotne: ciągłą pracę modułu przekaźnika, a w momencie wykrycia cieczy, wyłączenie modułu.

Przykład podłączenia do Arduino UNO

Przykładowy kod Arduino:

void setup()

{

pinMode(A0, INPUT);

Serial.begin(9600);

}

void loop()

{

float val = analogRead(A0);

Serial.print("liquid sensor reading: ");

Serial.println(val);

delay(500);

}

Po wykryciu cieczy odczytana wartość wynosi: 512

Brak cieczy: 1023
