[MIRLEY][M006A] Мини-усилитель 2x15 Вт - печатная плата

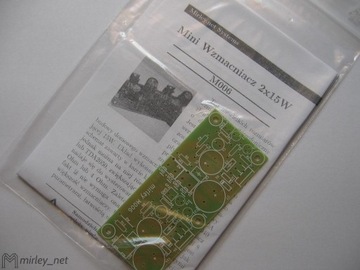

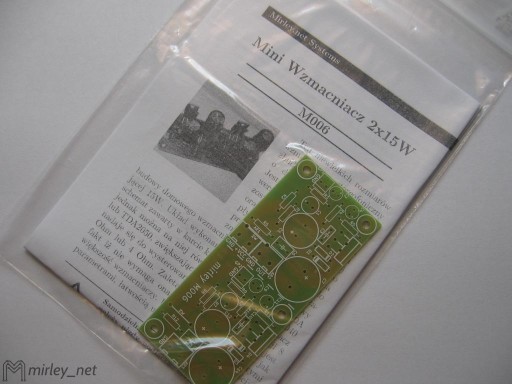

Przedmiotem aukcji jest zestaw M006A

Mini Wzmacniacz 2x15W - Płytka Drukowana

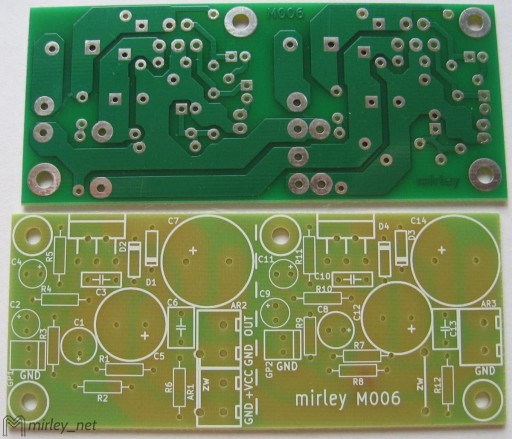

Płytka jednostronna, zielona soldermaska, wymiary około 38 x 89 mm.

Krótki Opis:

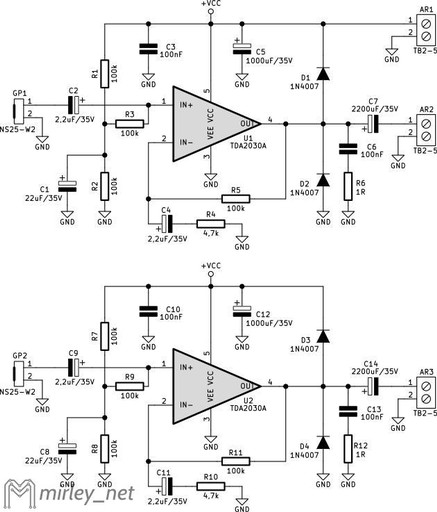

Ten niewielkich rozmiarów wzmacniacz stereofoniczny zbudowany jest w oparciu o dwa układy TDA2030A. Jest to nowsza wersja układu - poprawiona została filtracja zasilania oraz ulepszono layout samej płytki. Po dodaniu dowolnego przedwzmacniacza i zasilacza znakomicie nadaje się do budowy domowego wzmacniacza o mocy nie przekraczającej 15W. Układ wykonany jest w oparciu o typowy schemat zawarty w karcie katalogowej kostki TDA2030A jednak można na niej również wykorzystać TDA2040 lub TDA2050, zwiększając moc wyjściową. Wzmacniacz nadaje się do wysterowania głośników o impedancji 8 Ohm lub 4 Ohm. Zaletą opisywanej konstrukcji jest fakt iż nie wymaga ona zasilania symetrycznego jak większość wzmacniaczy. Układ ten cechuje się dobrymi parametrami, łatwością uruchomienia i niezawodnością. Dobrym uzupełnieniem wzmacniacza jest przedwzmacniacz stereofoniczny z regulacją tonów (zestaw M007), z tym że konieczne jest dostarczenie ujemnego napięcia zasilającego o niewielkiej (50mA) wydajności prądowej.

W skład zestawu wystawionego na tej aukcji wchodzą:

• 1x M006 Płytka do wzmacniacza 2x15W
