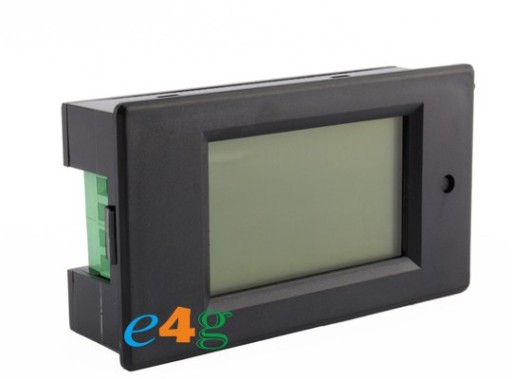

Измеритель мощности - Измеритель напряжения и тока Ваттметр постоянного тока

00K20 MIERNIK PRĄDU I NAPIĘCIA DC Z WATOMIERZEM

np. do pomiaru parametrów pracy paneli fotowoltaicznych

Dostępne są także wersje z bocznikiem do 50A i do 100A.

Jeśli nie jesteś pewien jak dobrać miernik przeczytaj załączony na dole, w zakładce: "Dodatkowe informacje" poradnik i/lub instrukcję do miernika.

DANE TECHNICZNE:

Nowa większa wersja z czytelniejszym wyświetlaczem 4-w-1

Do zastosowania w samochodach, łodzi, motocyklu i do urządzeń testujących pomiary napięcia i prądu.

Szerokie zastosowanie w urządzeniach elektromechanicznych.

Pozawala na monitorowanie akumulatora i układu elektrycznego, energia słoneczna, wiatrowa, instalacja HHO.

Specyfikacja:

- Napięcie robocze: 6.5--100VDC

- Moc maksymalna: 20A / 2000W

- Skala: - DC 6.5V-100.00V, 0-20.00A, 0-999.99kWh, 0-1000.0W, 0-999: 59h

- Typ wyświetlacza: - Wyświetlacz LCD z podświetleniem

- Rozkład: - 0.01V, 0,01 A, 0.01kWh, 0.1W, 0.01H

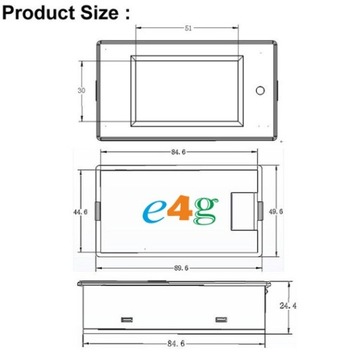

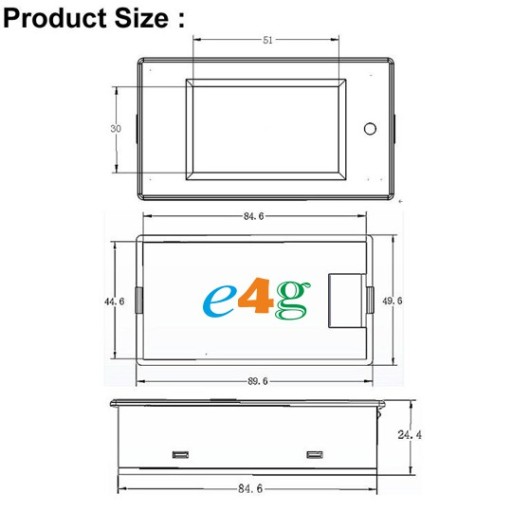

- Wymiar: - 96mm * 44mm * 18mm (W * D * H)

- Rozmiar otworu montażowego: - 39.50mm * 91.50mm

- Precyzja pomiaru: Klasa 1 (± 1%)

OPIS DZIAŁANIA:

1) pomiar i monitorowanie parametrów elektrycznych (napięcie, prąd, kWh, waty)

2) funkcja alarmu przeciążenia (przekroczenie mocy progu alarmowego, podświetlenie miga)

3) Programowanie funkcji progu alarmu (można ustawić swój własny próg alarmowy mocy)

4) Moc (kWh) Funkcja z przyciskiem reset

5) Przechowywanie danych po wyłączeniu zasilania

6) Funkcja ekranu - duży ekran LCD Full płynne wyświetlanie (napięcie, prąd, kWh, moc)

7) Funkcja podświetlenia

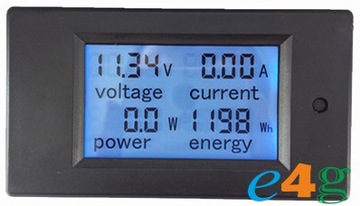

Wyświetlacz:

Interfejs wyświetlacza. Według wskazań, kWh, Watt, parametry elektryczne na wyświetlaczu LCD

1) moc: zakres pomiarowy 0 ~ 2kW

mniej niż 1 kW: 0,0 ~ 999.9W

mniej niż 10KW: 1000 ~ 2000W

2) KWh: zakres pomiarowy 0 ~ 9999kWh

mniej niż 10kWh: 0 ~ 9999Wh

więcej niż 10KWh: 10 ~ 9999kWh

3) Zakres napięcia: 6.5-100V

DC Format wyświetlania 6,50 ~ 99.99V

4) Zakres prądu: 0 ~ 20A

Format wyświetlania 0,00 ~ 20.00A

Przycisk

1) kontrola podświetlenia

Można włączyć / wyłączyć podświetlenie poprzez krótkie naciśnięcie

2) Reset zasilania

Krok 1: długie naciśnięcie przycisku (około 5 sekund), aż wyświetlacz zacznie migotać, następnie zwolnić przycisk;

Krok 2: W przypadku krótkiej chwili naciśnij przycisk ponownie, a następnie zresetować do zera (kWh) po migotaniu;

Krok 3: W przypadku długiego naciśnięcia przycisku przez 5 sekund, aż nie ma już migotania, moc (kWh) dane nie są usuwane.

3) ustawienie alarmu (moc)

Krok 1: naciśnij długo przycisk, aż na wyświetlaczu LCD ekran "SET CLR", zwolnij przycisk.

Krok 2: zaznaczyć wartość alarmu (napięcie), krótki czas pracy, wartość (numer) wzrośnie. nie naciskaj przycisku przez 3 sekundy, ustawienie przełącznika do kolejnej cyfry liczby.

Krok 3: Długie naciśnięcie przycisku (czas około 5 sekund) ----> zapisać wartość napięcia progowego. Próg zakres nastaw watt: 6.5V-99.99v.

Uwaga: Proszę się upewnić aby prawidłowo podłączyć przewody (polaryzacja)

Moduł ten nie jest przystosowany do pracy na wolnym powietrzu

Podłączone obciążenie nie może przekroczyć dopuszczalnego napięcia zasilania i prądu znamionowego obsługiwanego przez miernik.

ZASTOSOWANIE:

Miernik panelowy może służyć do pomiaru parametrów pracy paneli lub innych odbiorników prądu o napięciu stałym do 100V i przepływie prądu do 20A.

Czytelny wyświetlacz pozwala na analizę np. procesu ładowania akumulatorów lub zużycia prądu przez odbiorniki DC. Także do pomiarów różnic parametrów pomiędzy panelami fotowoltaicznymi.

Dostępny jest też miernik z zakresem pracy do 100A (60V DC) na innej aukcji:

http://allegro.pl/show_item.php?item=6490025704

Dostępny jest też miernik prądu zmiennego AC 20A na innej aukcji:

http://allegro.pl/show_item.php?item=6513393096
