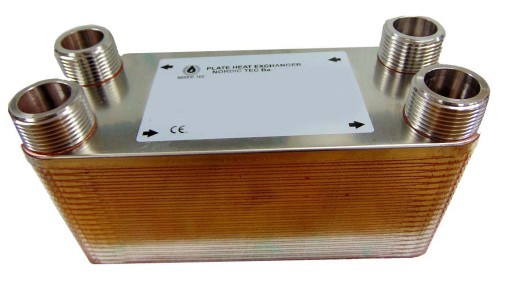

Пластинчатый теплообменник 40 пластин 5/4 85кВт 116

Płytowy wymiennik ciepła

40 płyt ,5/4", 85 KW

Nr kat. MK-27-40 -85kW 5/4"

Wymienniki posiadają wszystkie atesty oraz objęte są 5 letnia gwar. producenta. Płytowe lutowane wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika

Ilość Płyt                                            40

Rozmiary Przyłączy              4xGZ 1 1/4”

Przepływ Nominalny                   12m3/h

Powierzchnia Wymiany            1,080m2

Ciśnienie Robocze                        30bar

Ciśnienie Testowe                    45-60bar

Minimalna Temperatura            -195st.C

Maksymalna Temperatura        +230stC

Masa                                             6,3kg

Materiał Płyt     stal nierdzewna 304 lub 316

Materiał Lutu                          99,9%Cu

Długość (A)                      286mm

Szerokość (B)                    116mm

Głębokość                         103mm

Rozstaw Przyłączy (C)      234mm

Rozstaw Przyłączy (D)        63mm
