Пробник осциллографа 100:1 2кВ 250МГц________P4250

Sonda oscyloskopowa wysokonapięciowa 100:1 2kV 250MHz

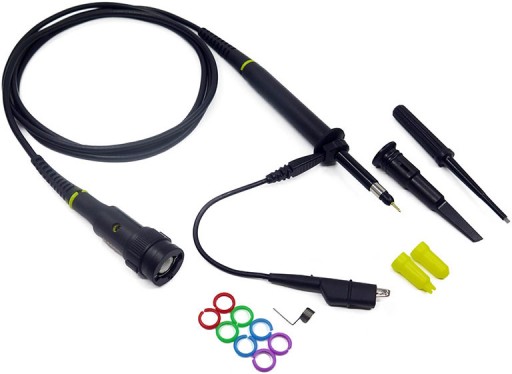

Wysokonapięciowa sonda oscyloskopowa P4250 z dzielnikiem napięcia 100:1 (100x) umożliwia wykonywanie pomiarów o maksymalnym napięciu 2000Vpp. Jest to pasywna sonda w której dzielnik napięcia ma ustawioną stałą wartość 100:1.Szerokość pasma sondy P4250 wynosi 250MHz. Sonda P4250 może współpracować z oscyloskopami cyfrowymi i analogowymi. Na wejściu sondy jest standardowy wtyk BNC. Sonda zakończona jest ostrą końcówką na którą dodatkowo można nałożyć sprężynującą końcówkę z haczykiem. Przewód masowy zakończony jest izolowanym krokodylkiem. Sonda wyposażona jest w trymer służący do kompensacji pojemnościowej.

Jak sama nazwa wskazuje sondę wysokonapięciową używamy do pomiaru wysokich napięć. Posiada ona wbudowany na stałe pasywny dzielnik napięcia 100:1, który wejściowe napięcie z końcówki pomiarowej dzieli przez 100. Przykładowo mierzymy napięcie 1243V i na wyjściu sondy BNC mamy sygnał sto razy mniejszy czyli 124,3V. Sondę stosuje sie gdy mierzone napięcie przewyższa maksymalne napięcie wejściowe oscyloskopu. Sondę można także wykorzystać gdy mierzone napięcie nie mieści nam się na całym ekranie oscyloskopu. W większości oscyloskopów cyfrowych istnieje możliwość ustawienia programowego mnożnika by automatyczne pomiary były poprawnie wyświetlane.

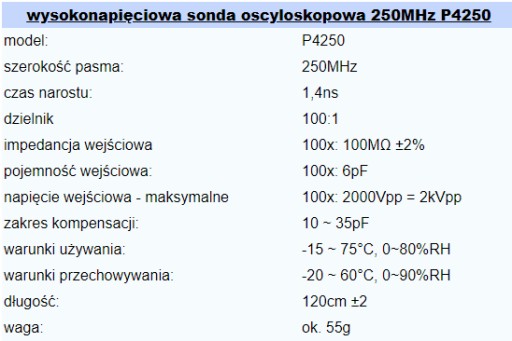

Dane techniczne:

• wysoko-napięciowa sonda oscyloskopowa
• wbudowany dzielnik napięcia 100:1
• szerokość pasma: 250MHz
• maksymalne napięcie wejściowe: 2000V = 2kV
• wtyk BNC
• końcówka pomiarowa + sprężynujący haczyk
• sygnał masy zakończony izolowanym krokodylkiem
• możliwość kompensacji pojemnościowej
