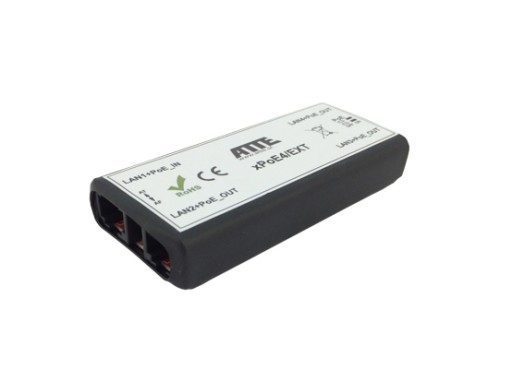

Extender sygnału Ethernet dla kamer IP xPoE4-4-11-HS (1xPoE IN, 3xPoE OUT)

Najważniejsze cechy i funkcje:

• niewielkie rozmiary urządzenia
• możliwość zasilania nawet 3 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
• zasilany wyłącznie z innego switcha 802.3at/af lub PoE PASSIVE (port PoE IN)
• do 40W sumarycznej mocy na wszystkie porty
• bezpiecznik elektroniczny na wejściu PoE IN

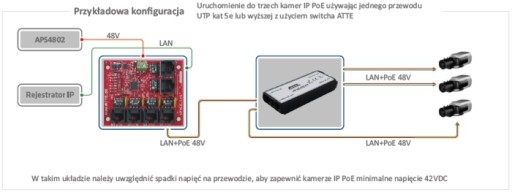

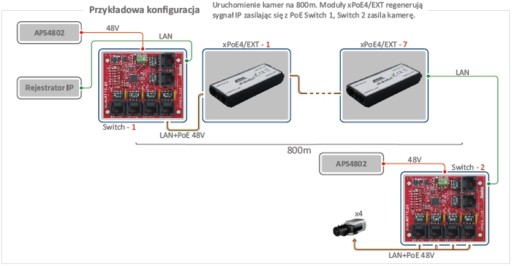

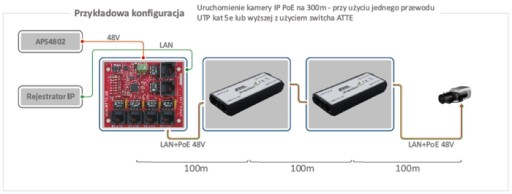

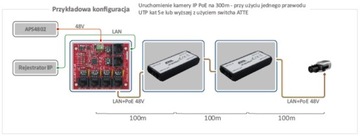

• możliwość zasilania kaskadowego (jeden xPoE zasila kolejne)
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• możliwość wyboru standardu PoE (at/af)
• bardzo niski pobór mocy (<1,5W)

Zmiany w stosunku do poprzedniej wersji urządzenia (xPoE-4-10-HS):

• dodano LED informujący o tym, czy zasilający urządzenie switch PoE podaje zasilanie w standardzie 802.3at (30W). Jeżeli świeci oznacza to, że urządzenie jest zasilane w standardzie 802.3at (czerwona dioda między złączami LAN1 LAN2)
• wyjście zasilające LAN2 podaje/przyjmuje zasilanie po wszystkich 4 parach (pary danych 1,2,3,6 oraz wolne pary 4,5,7,8). Takie rozwiązanie umożliwia wydłużenie toru zasilania (mniejsze spadki napięć) podczas kaskadowego łączenia urządzeń
• optymalizacja konstrukcji

Opis:

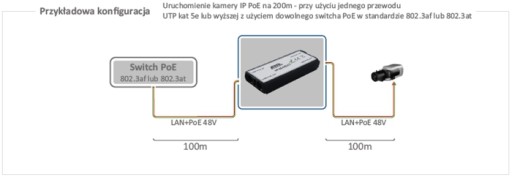

xPoE-4-11-HS został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i  przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe. Niezarządzalne switche PoE bez zasilacza serii xPoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.  Obudowa HS (Heat Shrink) to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu.

Dane techniczne:

Porty LAN: 4 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja)

Obsługiwane odbiorniki PoE (standard / moc max): 802.3af - do 15,4W LAN2...LAN4, 802.3at - do 30W LAN2...LAN4; PoE PASSIVE - do 40W LAN2...LAN4

Obsługiwane nadajniki PoE (standard / moc max): LAN1: 802.3af - do 15,4W, 802.3at - do 30W, PoE PASSIVE - do 40W; LAN2...LAN4: PoE PASSIVE - do 70W

Wyjścia PoE (standard / tryb zasilania): LAN3..LAN4: PoE PASSIVE / mode B (4,5+) (7,8-); LAN2: PoE PASSIVE / mode A (1,2+) (3,6-) oraz mode B (4,5+) (7,8-)

Wejście PoE LAN1 (standard / tryb zasilania): LAN1: 802.3at, 802.3af, PASSIVE / mode A (1,2+/-) (3,6+/-) oraz mode B (4,5+/-) (7,8+/-)

Pozostałe wejścia PoE (standard / tryb zasilania): LAN2: PASSIVE / mode A (1,2+) (3,6-) oraz mode B (4,5+) (7,8-); LAN3...LAN4: PoE PASSIVE / mode B (4,5+) (7,8-)

Zabezpieczenie wejścia PoE (nadprądowe / przed zwarciem): LAN1: 0,75A / elektroniczne (auto-powrót)

Mikroprzełącznik SW1 (pomiędzy złączami LAN1/LAN2): wybór standardu PoE (at/af) dla LAN1+PoE IN (określa jak xPoE będzie identyfikowany przez switch zasilający)

Zworka JP1 / JP2: zasilanie na LAN3 / zasilanie na LAN4

Zakres napięcia wejściowego: LAN1: Vin 35...56VDC; LAN2...LAN4: Vin 12...56VDC

Napięcie wyjściowe dla urządzeń PoE: Vout = Vin

Zakres temperatur pracy: -20°C...+40°C

Obudowa (typ, materiał, kolor): HS, tworzywo, czarny

Wymiary / waga / stopień ochrony: 97x42x19mm / 0,05kg / IP20

Zaprojektowano i wyprodukowano w Polsce.

Gwarancja: 36 m-cy
