SDS1102CML+ oscyloskop cyfrowy 2x100MHz MENU PL

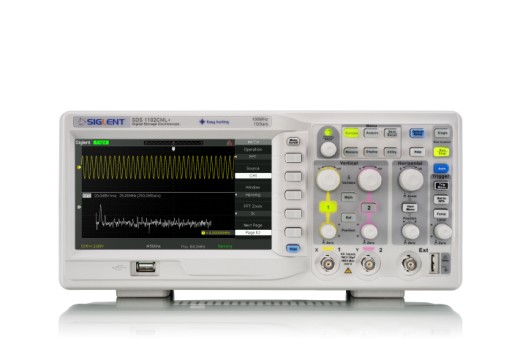

SDS1102CML+ to dwukanałowy uniwersalny oscyloskop cyfrowy produkcji Siglent. Każdy z dwóch kanałów wejściowych CH1 i CH2 ma szerokość pasma  po 100MHz. Próbkowanie przetwornika ADC w czasie rzeczywistym wynosi 1GSa na sekundę. Obserwowane przebiegi elektryczne - oscylogramy prezentowane są na dużym kolorowym wyświetlaczu LCD typu TFT; 7 calowy wyświetlacz w oscyloskopie SDS1102CML+ charakteryzuje sie dużą rozdzielczością 800x480 i 24 bitową paletą barw.  W cyfrowym oscyloskopie SDS1102CML+ początkujący elektronicy docenią funkcję AutoSet czyli samonastawę (samoustawienie) jednym przyciskiem, czyli o jej wywołaniu oscyloskop sam automatycznie dobierze czułość napięciową, podstawę czasu, rodzaj wyzwalania tak aby doprowadzony sygnał elektryczny do jednego z dwóch wejść oscyloskopu był widoczny na ekranie. 32 funkcje automatycznych pomiarów, funkcje automatyczne jak dodawanie, odejmowanie, mnożenie, dzielenie, analiza widmowa FFT, tryb X-Y do rysowania krzywych Lissajous. Możliwość pomiarów kursorami czasowymi lub napięciowymi w sposób ręczny i automatyczny (śledzenie kursora). W oscyloskopie SDS1102CML+ dodatkowe funkcje rekordera przebiegów, pass/fail (tzw. masek). Cechą szczególną, którą z pewnością docenią początkujący użytkownicy jest POLSKIE MENU w oscyloskopie SDS1102CML+.

Dane techniczne:

• oscyloskop cyfrowy SDS1102CML+ produkcji Siglent
• dwa kanały wejściowe CH1 i CH2
• szerokość pasma analogowego: 100MHz
• przetwornik analogowo-cyfrowy ADC:

  ► w czasie rzeczywistym: 1GSa/s

  ► rozdzielczość pionowa: 8bit

• pamięć próbek: 2Mpts

  2 miliony próbek

• POLSKIE MENU
• funkcja AUTOSET:

  automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia)

• tryby wyzwalania:

  ► Edge - poziomem

  ► Pulse Width - szerokością impulsu

  ► Video - (PAL, SECAM, NTSC)

  ► Slope - typem zbocza

  - narastającym

  - opadającym

  - narastającym i opadającym

  ► Alternative - naprzemiennie (kanałami CH1 i CH2)

• funkcja Pass/Fail tzw. maski
• pomiar przy użyciu kursorów ręczny lub automatyczny
• 32 automatyczne pomiary parametrów
• praca w trybie X-Y do rysowania krzywych Lissajous
• rekorder: rejestrowanie przebiegów
• KOLOROWY wyświetlacz LCD:

  ► typ matrycy TFT

  ► przekątna: 7 cali

  ► rozdzielczość: 800 x 480

  ► paleta barw: 24 bit

• interfejsy komunikacyjne:

  ► USB Host

  ► USB device

  ► wyjście BNC dla funkcji komparatora Pass/Fail

  ► złącze LAN

• współpraca z komputerem i oprogramowaniem EasyScope

  EasyScopeX for SDS1000CML+/DL+ Series:

  https://www.siglent.eu/Downloads

• obsługa komend SCPI
• stosunkowo niewielkie wymiary i zgrabna obudowa

  sprzęt zajmuje niewiele miejsca na stole

• podświetlane niektóre przyciski

Porównanie parametrów oscyloskopów cyfrowych z serii SDS1000CML+ Siglent, znajduje się w załączniku w zakładce "Dodatkowe informacje" na dole aukcji.

Siglent producent oscyloskopów cyfrowych w miejsce dobrze znanej na rynku serii SDS1000CML wprowadził zmodyfikowaną serię SDS1000CML+. Nowa seria oscyloskopów z "plusem" została wyposażona w nowocześniejszy ekran TFT-LCD o rozdzielczości 800x480 i przekątnej ekranu 7cali (stawa wersja SDS1000CML bez "plus" miała rozdzielczość 480x234). Dodatkowo oscyloskopy SDS1000CML+ wyposażone są w złącze LAN. Pozostałe parametry jak szybkość próbkowania, długość pamięci rekordu pozostały takie same.

OSCYLOSKOP POSIADA MENU W JĘZYKU POLSKIM

Prezentacja produktu w formie video: https://youtu.be/36a4cBlkYA0

Zestaw zawiera:

• oscyloskop cyfrowy SDS1102CML+
• sondy oscyloskopowe z przełączanym dzielnikiem napięcia x1/x10 x2szt.
• przewód zasilający
• przewód USB
• oprogramowanie EasyScope do ściągnięcia ze strony producenta
• oryginalny karton z grafiką
