Efekt świetlny migające diody LED - ZESTAW DO SAMODZIELNEGO MONTAŻU

Zestaw do samodzielnego montażu pozwalający zbudować we własnym zakresie prosty efekt świetlny polegający na stroboskopowym miganiu sekcji diod LED niebieskich i czerwonych. Mamy możliwość regulacji szybkości migania. Układ jest prosty i przejrzysty w budowie. Zestaw szczególnie polecany jako doskonały prezent dydaktyczny dla początkujących elektroników - przy montażu nabywają bezcenne doświadczenie, sukces widoczny gołym okiem! Osoby z otoczenia będą pod wrażeniem.

Dane techniczne:

• efekt świetlny LED
• 12 diod LED w kolorze niebieskim
• 16 diod LED w kolorze czerwonym
• napięcie zasilania: 9V do 12V (może być bateria 9V 6F22)
• płytka drukowana jednostronna
• nie wymaga uruchamiania
• zbudowany w oparciu o NE555 i CD4017

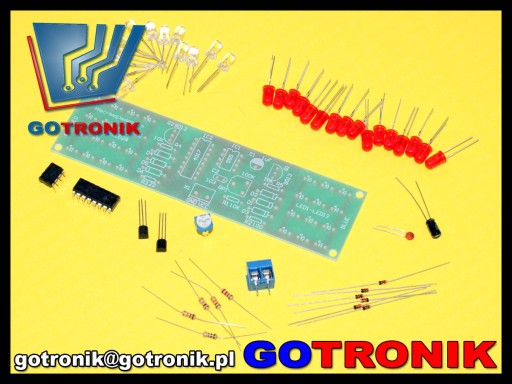

W skład zestawu wchodzi:

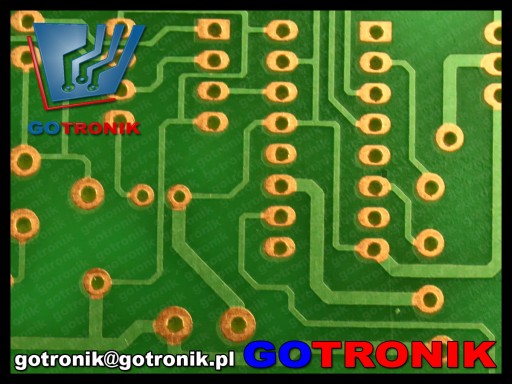

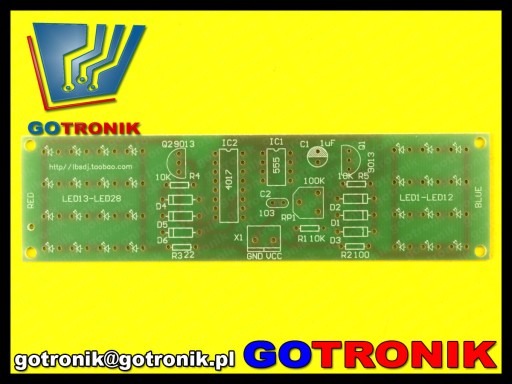

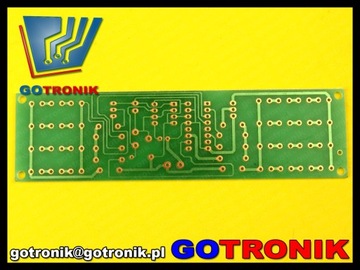

• płytka drukowana PCB
• wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

Zapraszamy do przeczytania artykułu z instrukcją montażu:

http://gotronik.com/2016/08/09/efekt-swietlny-czerwono-niebieski/
