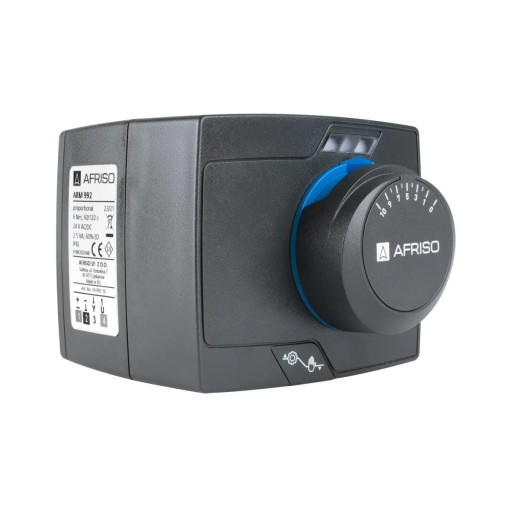

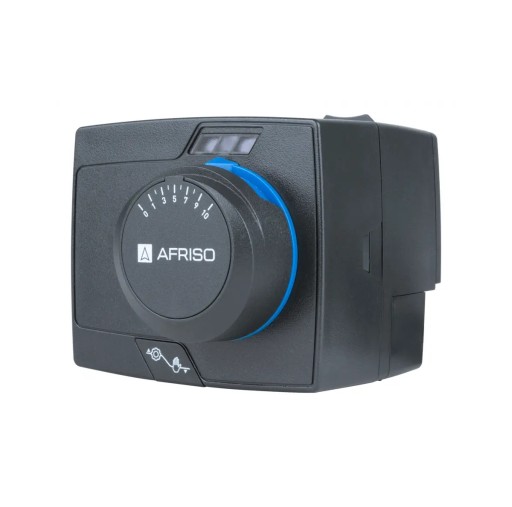

2 шт. ЭЛЕКТРОПРИВОД AFRISO ARM 992 ПРОПОРЦИОНАЛЬНЫЙ 60/120 с 24 В PRO CLICK

Siłownik elektryczny ARM 992 ProClick, proporcjonalny, 24 V AC/DC, 60/120 s, 6 Nm AFRISO

OPIS

Siłownik elektryczny ARM ProClick proporcjonalny przeznaczony jest do sterowania obrotowymi zaworami mieszającymi 3- lub 4-drogowymi. Siłownik ARM ProClick należy połączyć elektrycznie z odpowiednim regulatorem wysyłającym sygnał sterujący prądowy (0-20 mA, 4-20 mA), napięciowy (0-10 V, 2-10 V) bądź PWM. Umożliwia to jeszcze bardziej precyzyjną nastawę temperatury medium za zaworem mieszającym.

• napięcie zasilania: 24 V AC / DC
• czas obrotu o 90°: w zależności od ustawień: 60 s, 120 s
• moment obrotowy: 6 Nm
• rodzaj sterowania: 0..10 V, 2..10 V, 0..20 mA, 4..20 mA, PWM

INNOWACYJNY System ProClick

Największą przewagą nowej generacji zaworów mieszających ARV ProClick i siłowników elektrycznych ARM ProClick jest innowacyjny system ProClick.

Dzięki niemu, montaż nowego siłownika ARM ProClick na nowym zaworze ARV ProClick sprowadza się do dwóch prostych kroków:

1. Zdjęcie pokrętła z zaworu ARV ProClick.

2. Nałożenie na niego siłownika ARM ProClick.

A to wszystko bez żadnych dodatkowych elementów i użycia narzędzi. Tak po prostu!

Pokrętło i niebieski pierścień ograniczający, zamontowane są na zaworze na zatrzask. Pod pokrętłem zawsze znajduje się przykręcony adapter do siłowników elektrycznych ARM ProClick. Montaż siłownika odbywa się poprzez nasunięcie go na zawór z adapterem w dogodnej dla użytkownika pozycji. Aby zsunąć siłownik z zaworu wystarczy tylko nacisnąć i przytrzymać przycisk zwalniający mechanizm blokujący.

Odświeżony design

Dla wygodniejszej obsługi ręcznej, pokrętła w obrotowych zaworach mieszających ARV ProClick oraz siłownikach elektrycznych ARM ProClick są większe w stosunku do poprzedniej generacji.

Posiadają również obrotową skalę numeryczną, która montowana jest na zatrzask.

1.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych

SCHEMAT MONTAŻU SIŁOWNIKA NA ZAWORZE PROCLICK

1. Zawór ARV ProClick

2. Cztery punkty mocujące mechanizmu ProClick

3. Spłaszczenie na adapterze

4. Dźwignia mechanizmu ProClick

5. Siłownik ARM ProClick

6. Pierścień ze wskaźnikiem

7. Pokrętło

8. Dwustronna skala

a. znacznik

b. adapter na trzpień zaworu

c. śruba blokująca siłownik

Montaż siłownika możliwy jest w jednej z 4 pozycji. Element wskazujący niebieskiego pierścienia powinien być ustawiony w górę. Jeżeli po założeniu siłownika na zawór element ten znajduje się w innej pozycji, należy wyciągnąć pokrętło, zdemontować niebieski pierścień i założyć go ponownie, elementem wskazującym do góry. Niebieski pierścień posiada od strony wewnętrznej element konstrukcyjny umożliwiający podważenie go śrubokrętem płaskim.
