SONEL MRU-30PRO Измеритель сопротивления заземления и удельного сопротивления грунта, 4 щупа

Uniwersalny Miernik do Uziemień MRU-30 PRO

SONEL WMPLMRU30PRO

✅ Kompaktowy miernik rezystancji uziemienia i rezystywności gruntu Sonel MRU-30 umożliwia sprawny i łatwy pomiar rezystancji uziemień. Wiele metod pomiarowych dostępnych w małej obudowie.

✅ Przyrząd może służyć do wykonywania pomiarów uziemień pojedynczych, a także uziemień wielokrotnych z wykorzystaniem dodatkowych cęgów lub elektrod.

✅ Dodatkowymi możliwościami tego poręcznego urządzenia jest pomiar rezystywności gruntu metodą Wennera, a także weryfikacja ciągłości połączeń wyrównawczych i przewodów ochronnych.

✅ Atutem miernika Sonel MRU-30 jest również jasne przekazywanie informacji ostrzegających użytkownika o ewentualnych zagrożeniach lub wykrytych nieprawidłowości. Informacje pojawiają się na ekranie zarówno przed, jak i po wykonaniu badania.

✅ Do zastosowania w instalacjach fotowoltaicznych, stacjach ładowania pojazdów elektrycznych, obiektach przemysłowych, energetycznych, mieszkaniowych i użyteczności publicznej.

❓Czym różni się MRU-30 PRO od MRU-30?

Wersja MRU-30 PRO zawiera rozszerzony zestaw akcesoriów – w tym 4 sondy do wbijania w grunt i dodatkowy przewód pomiarowy 25 m (niebieski). Umożliwia pomiary na większych odległościach i trudnych terenach – idealna do instalacji PV i obiektów przemysłowych.

W zestawie znajduje się:

• 1 szt. Miernik MRU-30
• 1 szt. Przewód 1,2 m (wtyki bananowe) czerwony
• 1 szt. Sonda ostrzowa (gniazdo bananowe) czerwona
• 4 szt. Sonda do wbijania w grunt (30 cm)
• 1 szt. Zasilacz do mierników (typ Z7)
• 1 szt. Przewód do transmisji danych USB
• 1 szt. Przewód 25 m na szpuli do pomiaru uziemień (wtyki bananowe) czerwony
• 1 szt. Przewód 25 m na szpuli do pomiaru uziemień (wtyki bananowe) niebieski
• 1 szt. Przewód 50 m na szpuli do pomiaru uziemień (wtyki bananowe) żółty
• 1 szt. Krokodylek czarny 1 kV 20 A
• 1 szt. Zacisk imadełkowy (wtyk bananowy)
• 1 szt. Przewód do zasilania 230 V (wtyk IEC C7)
• 1 szt. Przewód 2,2 m (wtyki bananowe) czarny
• 1 szt. Futerał M-9
• 1 szt. Futerał L-10
• Certyfikat kalibracji

Certyfikat kalibracji jest dokumentem wydawanym nieodpłatnie w procesie produkcji miernika.

Potwierdza nadanie własności metrologicznych (wzorcowania) oraz zachowanie spójności pomiarowej.

W certyfikacie kalibracji pod datą wydania dokumentu znajduje się wykropkowane pole: „Data przekazania do użytku”. Jest to pole pozostawione dla użytkownika, w którym należy wpisać datę zakupu.

Wprowadzona data zakupu może być wykorzystana dla ustalenia kolejnego terminu wzorcowania w oparciu o poniższe zalecenie producenta:

Kolejne wzorcowanie zaleca się przeprowadzić do 12 miesięcy od daty zakupu, jednak nie później niż 24 miesiące od daty produkcji lub sprawdzenia.

Kolejna kontrola metrologiczna realizowana jest przez Laboratorium Badawczo-Wzorcujące firmy Sonel S.A., a wystawiony dokument nosi nazwę - Świadectwo Wzorcowania.

Metody pomiarowe

✅ Metoda 3-biegunowa i 4-przewodowa – pomiar uziemień z sondami pomocniczymi

✅ Metoda 3-biegunowa z cęgami – pomiar uziemień wielokrotnych

✅ Metoda dwucęgowa – pomiar uziemień, gdy nie jest możliwe zastosowanie sond pomocniczych

✅ Rezystywność gruntu – metoda Wennera

✅ Rezystancja przewodów uziemiających i wyrównawczych prądem ≥200 mA z funkcją autozerowania – spełnia wymogi normy PN-EN 61557-4

Cechy dodatkowe

✔️ Pomiar rezystancji elektrod pomocniczych RS i RH

✔️ Pomiar napięcia zakłócającego (zakłóceń sieciowych)

✔️ Pomiar w obecności napięć zakłócających pochodzących od sieci o częstotliwości 50 Hz i 60 Hz

✔️ Wybór napięcia pomiarowego (25 V i 50 V)

✔️ Wprowadzanie odległości między elektrodami przy pomiarze rezystywności gruntu w metrach (m) i stopach (ft)

Możliwości

✅ Miernik zapewnia możliwość wykonywania pomiarów uziemień za pomocą wszystkich metod technicznych.

✅ Wysoka odporność na interferencje pozwala na jego wykorzystanie nawet w trudnych warunkach, w pobliżu obwodów z prądami zakłóceniowymi.

✅ Prosta i intuicyjna obsługa czyni pomiary łatwiejszymi i szybszymi. Przyrząd jest wyposażony w wewnętrzną pamięć.

✅ Wyniki badań mogą zostać przetransmitowane do komputera w celu przetworzenia i wykorzystania w dokumentacji z pomiarów uziemienia.

⚙️ Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN 61010: III 300 V
• Stopień ochrony: IP65
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Wymiary: 200 x 150 x 73 mm
• Masa miernika: ok. 1,14 kg
• Temperatura pracy -10…+50°C
• Wilgotność 20…90%

⚙️ Pamięć i komunikacja

• Pamięć wyników pomiarów 990 wyników
• Transmisja wyników USB 2.0

⚙️ Pozostałe informacje

• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1 PN-EN 61326-2-2

Unboxing Sonel MRU-30

• Link do filmiku: https://www.youtube.com/watch?v=Kb8-cQ0XHJM

Wersja MRU-30 PRO zawiera dodatkowo 2 sondy do wbijania w grunt oraz niebieski przewód 25 m na szpuli z wtykami bananowymi, których nie ma w prezentowanym na nagraniu.

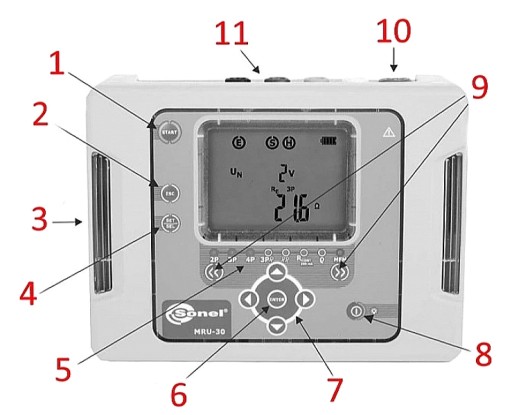

BUDOWA MIERNIKA MRU-30

Specyfikacja techniczna

Oznaczenia w tabeli:

• A- Funkcje pomiarowe
• B- Zakres pomiarowy
• C- Zakres wyświetlania
• D- Rozdzielczość
• E- Dokładność ±(% w.m. + cyfry)

1- Napięcie zakłócające

2- Rezystancja przewodów uziemiających i wyrównawczych

3- Rezystancja uziemień

• 3.1- metoda 2-biegunowa
• 3.2- metoda 3-biegunowa i 4-przewodowa
• 3.3- metoda 3-biegunowa + cęgi
• 3.4- metoda dwucęgowa
• 3.5- rezystancja elektrod pomocniczych

4- Rezystywność gruntu

5- Prąd upływu

Porównanie mierników

Oznaczenia w tabeli
