Реле прерывателя таймера регулируемое 12 В 20 А C

Film na YouTube z działania układu

https://www.youtube.com/watch?v=MEFGxNx7-vw

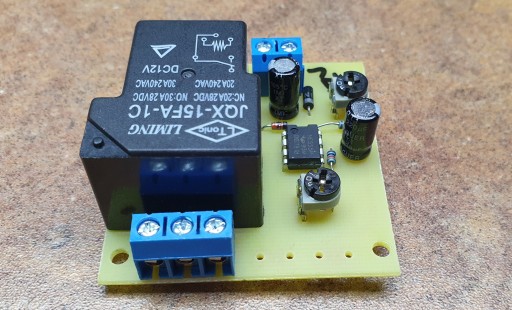

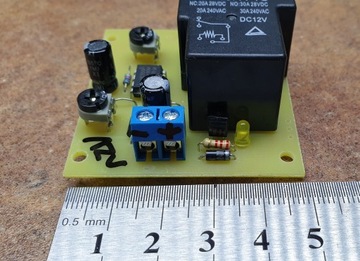

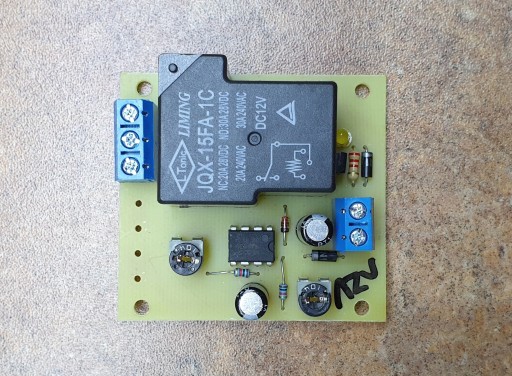

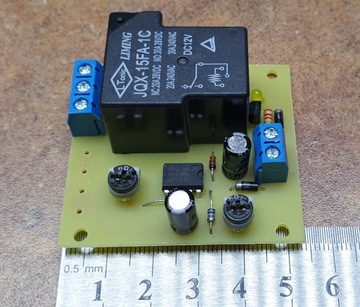

Regulowany Przekaźnik Czasowy z mocnym przekaźnikiem

Tradycyjny Przerywacz cykliczny

zasilanie 12-14v DC   (opcja innego napięcia zasilania 24V +5zł)

Styki przekaźnika 20A - zwierno-rozwierny  NO/NC

Generatorem, a zarazem sercem układu jest NE555

potencjometry do regulacji czasu pracy i przerwy

.

Czasy działania dla kondensatora 100uF i potencjometrów 100K to 2 kliknięcia na 1 sek do maks. 7 sek przerwy i 11 sek pracy

oczywiście zmieniając np kondensator o większej pojemności czasy będą zwiększone.

jeśli interesuje cie inna proporcja czasów to mogę zamontować 220uF, 470uF lub 1000uF - czasy oczywiście się zwielokrotnią niestety nie proporcjonalnie

Standardowo montuje 100k i 100uF

.

na innej aukcji są przerywacze z przekaźnikiem 10A za 26zł  lub z mosfetem wersja N - załączanie masy i wersja P - załączanie + ( mosfety nie kilają jak przekaźniki.)

.

Zasada działania układu

Po załączeniu zasilania 12V układ rozpoczyna pracę cykliczną włącz wył ....

/===\___/===\___/===\___/=== itd...

Układ jest bardzo prosty w podłączeniu.
