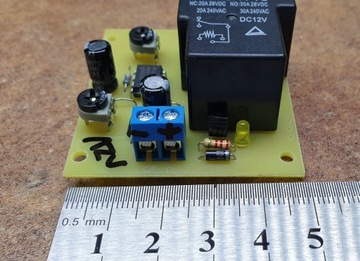

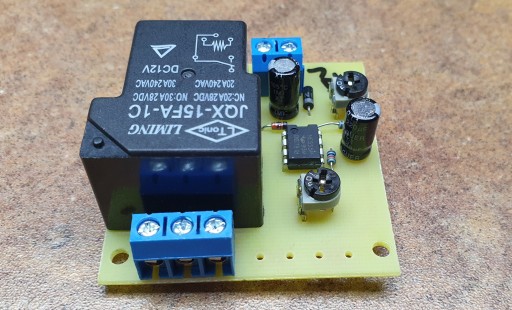

Реле прерывателя таймера регулируемое 12 В 20 А C

Film na YouTube z działania układu

https://www.youtube.com/watch?v=MEFGxNx7-vw

Regulowany Przekaźnik Czasowy z mocnym przekaźnikiem

Tradycyjny Przerywacz cykliczny

zasilanie 12-14v DC   (opcja innego napięcia zasilania 24V +5zł)

Styki przekaźnika 20A - zwierno-rozwierny  NO/NC

Generatorem, a zarazem sercem układu jest NE555

potencjometry do regulacji czasu pracy i przerwy

.

Czasy działania dla kondensatora 100uF i potencjometrów 100K to 2 kliknięcia na 1 sek do maks. 7 sek przerwy i 11 sek pracy

oczywiście zmieniając np kondensator o większej pojemności czasy będą zwiększone.

Jeśli potrzebujesz do czyszczenia wtrysków napisz we wiadomości to wstawię mniejszy kondensator więc będzie szybciej klikał przekaźnik.

jeśli interesuje cie inna proporcja czasów to mogę zamontować 220uF, 470uF lub 1000uF - czasy oczywiście się zwielokrotnią niestety nie proporcjonalnie

Standardowo montuje 100k i 100uF

.

na innej aukcji są przerywacze z przekaźnikiem 10A za 26zł  lub z mosfetem wersja N - załączanie masy i wersja P - załączanie + ( mosfety nie kilają jak przekaźniki.)

.

Zasada działania układu

Po załączeniu zasilania 12V układ rozpoczyna pracę cykliczną włącz wył ....

/===\___/===\___/===\___/=== itd...

Układ jest bardzo prosty w podłączeniu.
