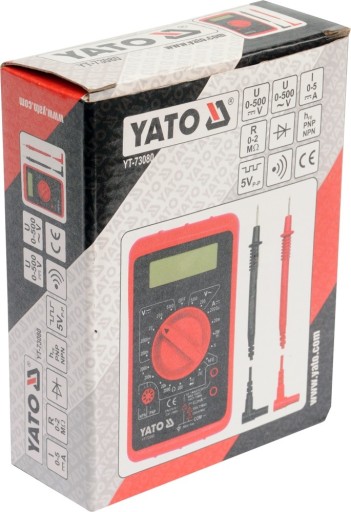

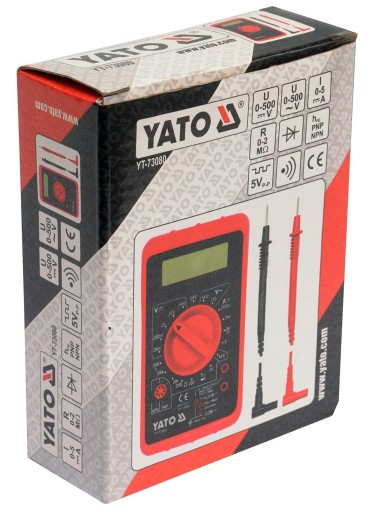

Мультиметр Цифровой счетчик, ручной зуммер + электрический индикатор Yato

Multimetr / miernik cyfrowy + wskaźnik elektryczny 12~220V

renomowanej firmy YATO

Miernik z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Jest to podstawowy model w naszej ofercie.

Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-500V
• pomiar napięcia stałego: D.C. 0-500V
• pomiar natężenia prądu stałego: D.C. 0-5A
• pomiar rezystancji: 0-2MΩ
• test diody: IF 1mA, UR 3V
• test ciągłości obwodu: 0-30Ω

Dodatkowe pomiary:

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
• generator sygnału fali prostokątnej: 5Vpp, 50Hz

Dokładność pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73080 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
• obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73080 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

W zestawie otrzymujesz :

miernik w dodatkowej osłonie z tworzywa, przewody testowe czarny i czerwony po 1 szt , instrukcja obsługi

• 1. ciągłości obwodu oraz test diody
• 2. pomiar rezystancji. 5 zakresów
• 3. pomiar napięcia DC, 5 zakresów
• 4. multimetr wyłączony
• 5. pomiar napięcia AC, 2 zakresy
• 6. pomiar natężenia prądu DC, 4 zakresy
• 7. test tranzystorów z gniazdem pomiarowym
• 8. generator fali prostokątnej 50 Hz/5Vp-p
• 9. otwory na sondy pomiarowe

Wbudowane funkcje:

• Generator sygnału - ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej o napięciu miedzyszczytowym 5Vpp o częstotliwości około 50Hz. Sygnał można wykorzystać w technice audio np. w diagnostyce głośników
• DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30Ω (brak możliwości ustawienia miernika tylko na test diody)
• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9V(6F22)

Parametry:

• Pomiar hFe tranzystora: TAK
• Pomiar napięcia przemiennego: 0-500V
• Pomiar napięcia stałego: 0-500V
• Pomiar rezystancji: 0-2MΩ
• Prąd stały: 0-5A
• Test ciągłości obwodu: TAK
• Test diody: TAK

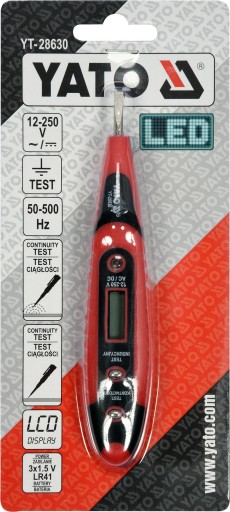

WSKAŹNIK ELEKTRYCZNY tester 12~220 V

Wskaźnik elektryczny z wyświetlaczem LCD umożliwia stwierdzenie obecności napięcia elektrycznego AC i DC, wykrywanie napięcia AC metodą indukcyjną, a także przeprowadzenie testu ciągłości przewodu.

Obecność napięcia sygnalizowana jest wskazaniem na wyświetlaczu LCD oraz zaświeceniem się diody.

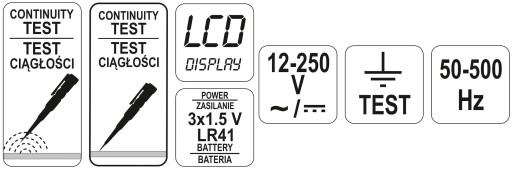

Funkcje wskaźnika:

• wykrywanie napięcia AC i DC metodą kontaktową: 12 - 250V
• wykrywanie napięcia AC metodą indukcyjną
• test ciągłości przewodu

Dane techniczne:

• długość całkowita: 145 mm
• szerokość grotu: 3,0 mm
• podświetlany ekran LCD wyświetla wyniki pomiaru w zakresach do: 12, 36, 55, 110 i 220V
• sygnalizacja świetlna (dioda)
• zasilanie: 3x1.5V; LR41

Metoda kontaktowa:

Grot przyłożyć do obwodu znajdującego się pod napięciem. Na wyświetlaczu zostaną wyświetlone wartości napięcia, a zaświecenie się diody oznacza przepływ prądu elektrycznego przez ten element. Wskaźnik pokaże najwyższy zakres napięcia dla badanego obwodu oraz wszystkie zakrey niższe, np. przy pomiarze napięcia z gniazdka domowego 230V na wyświetlaczu pojawią się wskazania [12, 36, 55, 110, 220], co oznacza napięcie powyżej 220V. Wyświetlacz wskazuje prawidłowe zakresy napięcia dla przebiegu AC przy jednoczesnym przytrzymaniu pola "Test kontaktowy". Dla przebiegu DC prawidłowe zakresy wyświetlane są przy przytrzymaniu pola "Test indukcyjny".

Metoda indukcyjna:

Metoda umożliwia wykrycie napięcia AC w zaizolowanym przewodzie. W tym celu należy przyłożyć palec do pola "Test indukcyjny" i zbliżyć grot do zaizolowanego przewodu. Obecność symbolu błyskawicy na wyświetlaczu LCD informuje o obecności napięcia. Metoda ta pozwala również na „bezdotykowe” wykrywanie przerwy w przewodzie elektrycznym pod napięciem. W miejscu przerwania tester przestanie sygnalizować obecność napięcia.

Sprawdzenie ciągłości przewodu:

Ciągłość przewodu sprawdzamy przykładając grot testera do jednego końca przewodu, następnie przytrzymując pole "Test kontaktowy" należy złapać za drugi koniec przewodu. Zaświecenie się diody LED oznacza ciągłość badanego przewodu. Zabronione jest sprawdzanie tą metodą ciągłości przewodów znajdujących się pod napięciem lub w obwodzie elektrycznym.

Parametry:

• Wymiar [mm]: 145
• Częstotliwość [Hz]: 50-500
• Zakres napięcia [V]: 12-220
