Полный электромонтаж Quad ATV 125 110

Instalacja elektryczna kompletna Quad ATV 125 110 70 HB cewka moduł stacyjka przełącznik regulator przekaźnik fajka

Kompletna instalacja elektryczna, przeznaczona do wielu chińskich Quadów ATV o pojemności 125, 110, 70 HB.

W zestawie:

• Instalacja elektryczna
• Cewka zapłonowa
• Moduł zapłonowy
• Stacyjkę z kluczykami
• Regulator napięcia

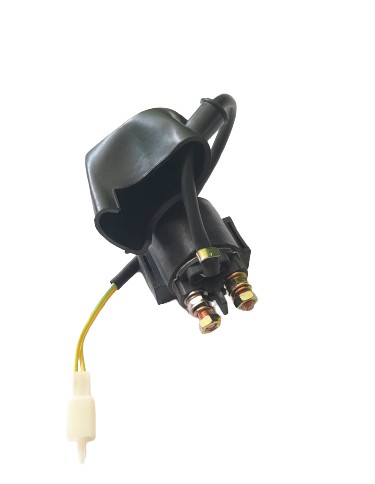

• Przekaźnik rozrusznika
• Przełącznik na kierownicę

Podłączenie:

Tylna część pojazdu:

• Przewód akumulatora ''+'' zakończony konektorem z dziurką na śrubę akumulatora
• Przewód akumulatora ''-'' zakończony konektorem z dziurką na śrubę akumulatora
• Kostka żeńska 2-pinowa
• Przewód akumulatora ''+'' zakończony konektorem z dziurką na śrubę przekaźnika rozrusznika
• Przewód akumulatora ''-'' zakończony konektorem z dziurką na śrubę przekaźnika rozrusznika (przekaźnik rozrusznika w zestawie)
• Bezpiecznik z obudową
• Kostka męska duża oraz 1 przewód zielony z okrągłym konektorem męskim podłączenia prądnicy
• Kostka męska 4-pinowa duża regulatora napięcia (regulator napięcia w zestawie)
• Kostka męska 6-pinowa z 2-przewodami
• Kostka żeńska 2-pinowa
• Kostka męska 3-pinowa oraz 2 przewody zakończone konektorami małymi żeńskimi

Przednia część pojazdu:

• Kostka męska 2-pinowa cewki zapłonowej (cewka zapłonowa w zestawie)
• Kostka męska 9-pinowa z 7-przewodami (przełącznik w zestawie)
• Kostka żeńska 6-pinowa z 5 przewodami modułu zapłonowego (moduł zapłonowy w zestawie)
• Kostka męska 4-pinowa stacyjki (stacyjka z kluczykami w zestawie)
• Kostka żeńska 9-pinowa z 4-przewodami
• Kostka żeńska 4-pinowa
• Kostka żeńska 2-pinowa

Przełącznik:

• Posiada przycisk rozrusznika
• Przycisk wyłączania / włączania zapłonu
• Szerokość przełącznika: 40mm
• Na kierownicę 22mm

Pasuje do:

• Quad ATV 110
• Quad ATV 125
• Quad ATV 70
