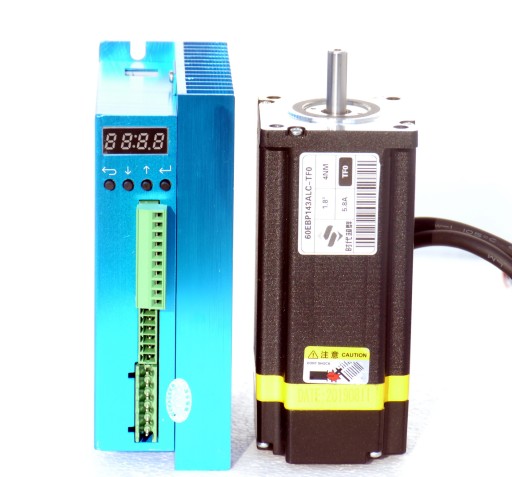

Zestaw silnik sterownik serwo krokowy 4Nm 5.8A

Cechy:

HBS86H wykorzystuje najnowszy dedykowany układ DSP do sterowania silnikiem i technologię sterowania wektorowego w zamkniętej pętli, aby całkowicie przezwyciężyć problem utraty kroku silnika krokowego w pętli otwartej, a jednocześnie znacznie poprawić wysoką prędkość silnika, zmniejszyć nagrzewanie się silnika i zmniejszyć wibracje silnika, poprawić szybkość i dokładność obróbki oraz zmniejszyć zużycie energii przez maszynę. Gdy silnik jest stale przeciążony, sterownik wyśle na czas sygnał alarmowy, który ma taką samą niezawodność jak system serwo AC. HBS86H jest wyposażony w silniki krokowe z zamkniętą pętlą serii 86, co jest wygodne w przypadku tradycyjnych modernizacji systemu krokowego. Koszt to tylko 50% systemu serwo AC.

Specyfikacja:

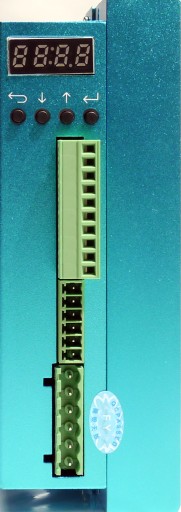

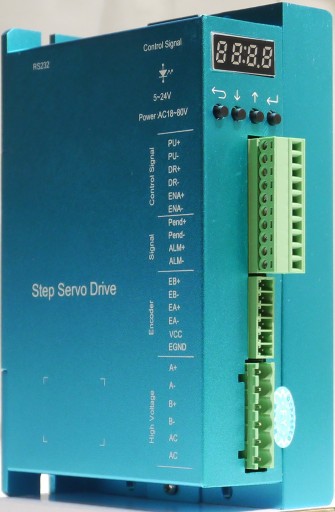

Model sterownika: HBS86H

Napięcie: AC20-80V/DC24-100V

Prąd fazowy: 8A/Pha (prąd szczytowy)

Podział: 2-256 podział Maksymalnie 51200 kroków / okrążenie

Procesor: 32-bitowy cyfrowy DSP

Napięcie impulsu: kompatybilny z sygnałem 5 V-24 V

Częstotliwość odpowiedzi: do 200 KHz

Tryb impulsowy: pojedynczy impuls (domyślnie) podwójny impuls (regulowany programowo)

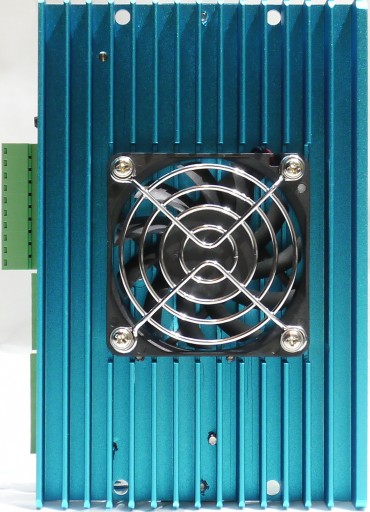

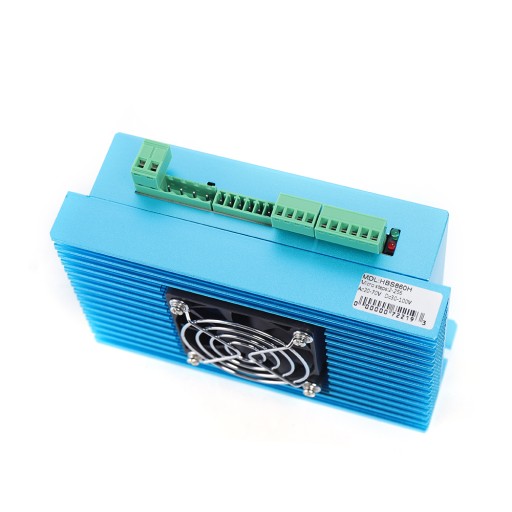

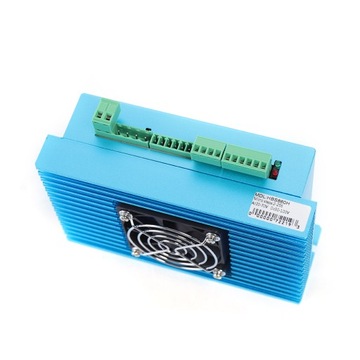

Metoda chłodzenia: chłodzenie wentylatorem

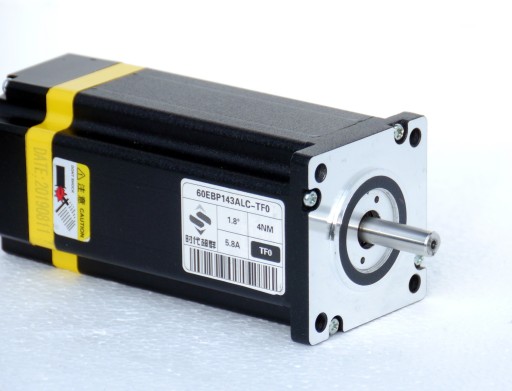

Model silnika: 86HBS120

Prąd fazowy: 5,6A/Pha

Moment obrotowy: 12Nm

Średnica wału: 14mm

Długość wału: 40mm

Kąt kroku;:1,8°

Dokładność kąta kroku: ± 5%

Temperatura powierzchni: 80 lub mniej (prąd znamionowy)

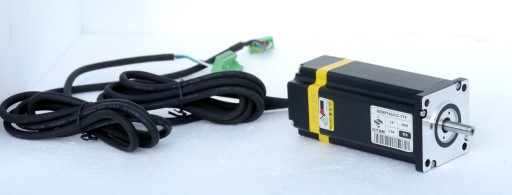

Linia silnika: 3m

Linia enkodera: 3m

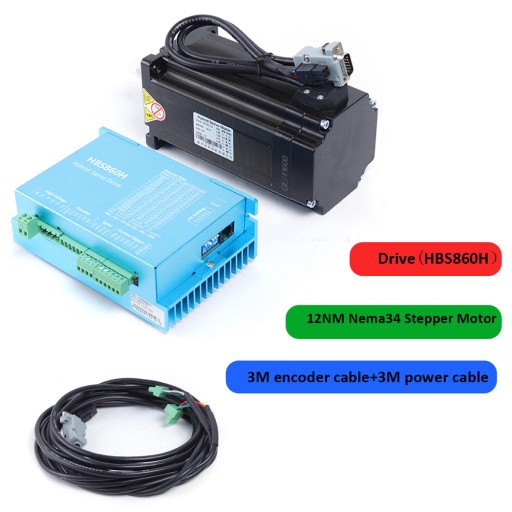

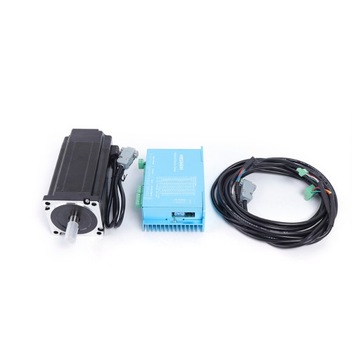

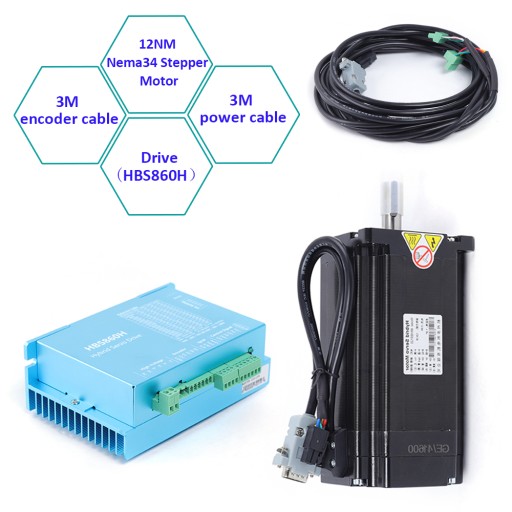

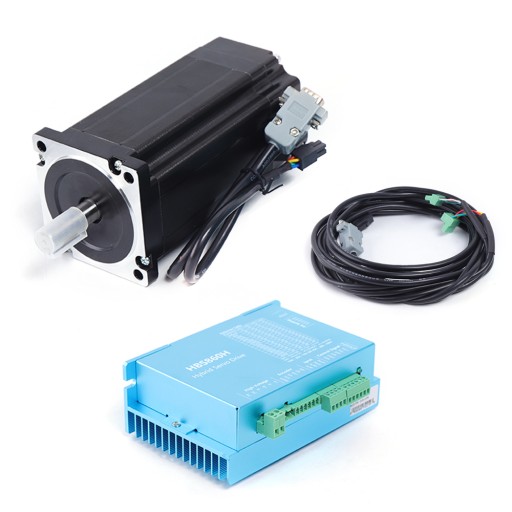

Włączać:

1x sterownik HBS860H

1x silnik 86HBS120

Linia silnika 1x3 m

1x linia enkodera 3 m
