ТОЧНЫЙ ТЕСТЕР ЕМКОСТИ АККУМУЛЯТОРА XH-M239

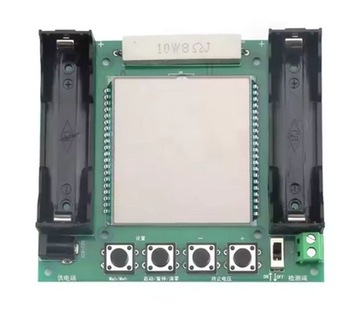

PRECYZYJNY TESTER POJEMNOŚCI AKUMULATORÓW XH-M239 - urządzenie do pomiaru pojemności ogniw Li-Ion typu 18650

Specyfikacja techniczna:

• Zasilanie: 5-12VDC z gniazda lub z ogniwa 18650 (gniazdo/koszyk akumulatora znajdujący się po lewej stronie)
• Zakres pomiaru pojemności: 0 ~ 9999mAh
• Zakres pomiaru energii: 0 ~ 9999mWh
• Prąd rozładowania ogniwa: 500mA
• Obciążenie: 8R 10W
• Wymiary: 112mm x 95mm x 25mm

Sposób użycia:

Należy bezwzględnie zwracać uwagę na polaryzację wkładanych ogniw - w koszykach na ogniwa są oznaczenia + (plus) oraz - (minus)

1. Do gniazda (5,5/2,1mm) należy podłączyć zasilanie 5-12VDC zwracając uwagę na polaryzację.

ewentualnie

Do lewego koszyka należy włożyć naładowane ogniwo 18650 - to ogniwo będzie służyć tylko do zasilania testera

2. Do prawego koszyka należy włożyć testowane ogniwo 18650

3. Na wyświetlaczu widoczne jest napięcie testowanego ogniwa

4. Za pomocą przycisków - (minus) oraz + (plus) należy ustawić napięcie graniczne rozładowania ogniwa - przyciski 3 i 4 od lewej strony.

UWAGA - nie należy przekraczać ustawienia napięcia rozładowania podanego w specyfikacji technicznej ogniwa - może to grozić nieodwracalnym uszkodzeniem ogniwa.

5. Krótkim przyciśnięciem drugiego przycisku od lewej strony uruchamiamy testowanie, kolejnym krótkim przyciśnięciem zatrzymujemy testowanie

6. Pierwszy przycisk od lewej strony przełącza wskazanie wyświetlacza pomiędzy wartością zmierzonej pojemności w mAh a wartością zmierzonej energii w mWh

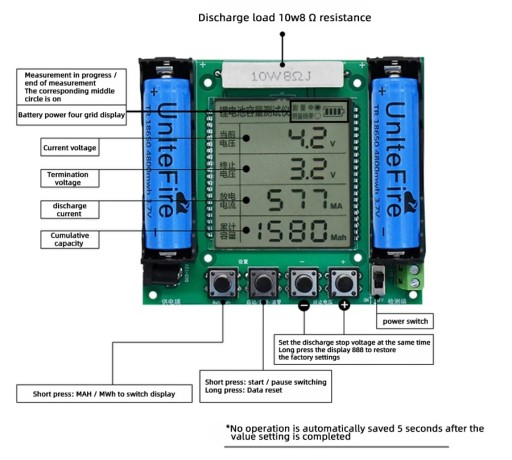

7. Wskazania trybu pracy testera - zgodnie ze zdjęciem:

wypełnione górne kółko - test włączony

puste górne kółko - test zatrzymany

wypełnione dolne kółko - test zakończony, napięcie testowanego ogniwa osiągnęło zadaną wartość.

kreski na rysunku baterii - poziom naładowania

8. Naciśnięcie i przytrzymanie przycisków - (minus) oraz + (plus)  przyciski 3 i 4 od lewej strony - resetuje tester do ustawień fabrycznych. Wskazania na wyświetlaczu 8888. Naciśnięcie i przytrzymanie przycisku 2 od lewej strony - resetuje bieżące wartości pomiaru.

Orientacyjny czas pomiaru: prąd rozładowywania wynosi 500mA, przykładowe ogniwo o pojemności 2000mAh będzie testowane w czasie 4 godzin

Prosimy zapoznać się ważnymi informacjami dotyczącymi eksploatacji urządzenia:

- należy koniecznie zwracać uwagę na prawidłowe włożenie ogniw do koszyków - zgodnie z oznaczeniami polaryzacji +/- plus/minus)

- podczas pracy (rozładowywania) rezystor obciążeniowy nagrzewa się to wysokiej temperatury 60-80 st.C

- do zasilania miernika należy użyć przetwornicy/ładowarki z odpowiednimi parametrami (obciążeniem prądowym)

- nie należy zostawiać urządzenia w trybie pracy bez kontroli

Części elektroniczne nie podlegają zwrotowi
