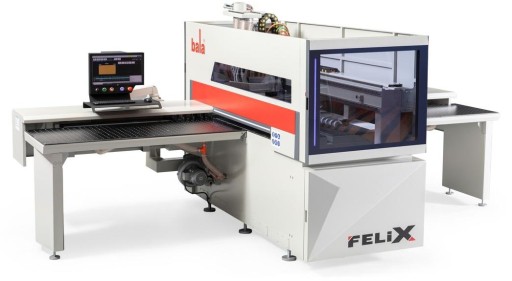

Многошпиндельный сверлильный станок с ЧПУ BALA FELIX|электрошпиндель 2,2кВт

⁉️CO WYRÓŻNIA MASZYNĘ FELIX⁉️

✔️Niska cena

✔️Możliwość zastosowania elektrowrzeciona wg. potrzeb (od 2,2kW do 5,5kW)

✔️Oprogramowanie ALPHACAM z postprocesorem pod każdy program projektowy

✔️ ZWARTA i masywna konstrukcja

✔️ EUROPEJSKA produkcja

CECHY maszyny FELIX:

• Wymiary maszyny, mm, 2000 x 2600 x 4800 (wys. x szer. x dł.)
• Wymiary maszyny (otwarte pokrywy), mm, 2000 x 4000 x 4800 (wys. x szer. x dł.)
• Wymiaru elementu obrabianego, mm, 40 x 1300 x bez ograniczeń (wys. x szer. x dł.)
• \Waga maszyny, kg, 2950
• Stół powietrzny, mm, Przód standard / tył opcja (standardowo rolkowy)
• Wydajność nadmuchu powietrza stołu roboczego, m³/h, 145
• Zacisk napędzany serwomotorem, std, Podwójny zacisk napędzany serwomotorem z 4 chwytakami

ELEKTROWRZECIONO HERTZ (z łożyskami ceramicznymi):

• Moc silnika, kW, 2.2 kW
• Obroty elektrowrzeciona, rpm, 18000

AGREGAT WIERTARSKI "BALA BORING SYSTEM":

• Ilość wierteł pionowych, szt., 9
• Ilość wierteł poziomych, szt., 3 podwójne
• Agregat piłkowy, szt., 1

PRĘDKOŚCI OSI sterowanych serwomotorami:

• Prędkość osi X1 i X2, mt/min, 90
• Prędkość osi Y, mt/min, 90
• Prędkość osi Z, mt/min, 40

SERWOMOTORY INOVANCE dla 4 osi:

• Moc silnika osi X1 i X2, kW, 0,40
• Moc silnika osi Y, kW, 0,75
• Moc silnika osi Z, kW, 0,75

ZAPOTRZEBOWANIE PRĄDU I POWIETRZA:

• Zainstalowana moc, kW, 9
• Ciśnienie powietrza, bar, 8

◾️WYPOSAŻENIE STANDARD

• Agregat wiertarski + piłka
• Elektrowrzeciono HERTZ ISO30 2,2kW
• Stół przedni powietrzny + wentylator
• Stół tylny rolkowy
• Oprogramowanie ALPHACAM
• Wylot do usuwania odpadów
• Normy bezpieczeństwa CE i zgodność z CE

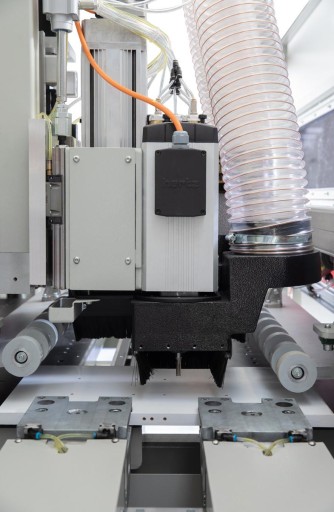

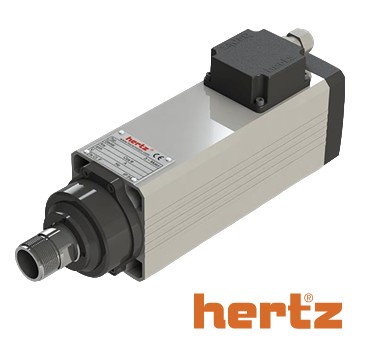

◾️ELEKTROWRZECIONO HERTZ 2,2kW

• Model HERTZ HM73.14 ER25 SILNIK WRZECIONOWY 2,2 KW
• Maksymalna moc 2,2 kW
• Maksymalna prędkość obrotowa 18000 obr./min
• Napięcie/częstotliwość 380 V/50-60 Hz
• Typ elektrowrzeciona Synchroniczny
• Waga 7,9 kg bez silnika
• Łożyska Ceramiczne – smarowanie smarem, zapewniającym długą żywotność
• Elektrowentylator chłodzący

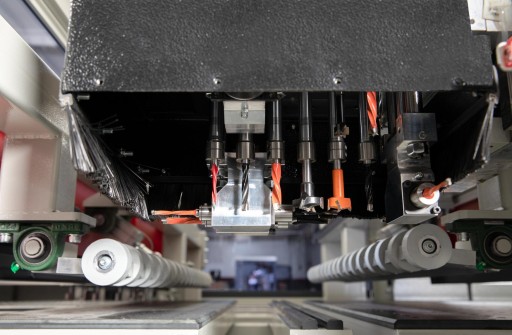

◾️AGREGAT WIERTARSKI + PIŁKA

• Częstotliwość robocza 50 Hz
• Maksymalna prędkość wrzecion pionowych (50 Hz) 4500 obr./min
• Maksymalna prędkość wrzecion poziomych (50 Hz) 4500 obr./min
• Przełożenie prędkości (wrzeciona V/silnik) 1:1,5 OUT/IN
• Maksymalna temperatura robocza 85 ℃
• Maksymalny poziom hałasu 90 dB
• Rampa przyspieszania (0–6000) (0–6000) >1 S
• Maksymalna prędkość wrzecion tarczowych (50 Hz) 4500 obr./min
• Siła ciągu cylindra okrągłego 305 (6 barów) N
• Skok wrzecion pionowych 68 mm
• Skok wrzecion poziomych 68 mm
• Waga 50 kg
• Złącze narzędziowe ⌀ 10 mm
• Maksymalna średnica ostrza ⌀ 120 mm
• Smarowanie przekładni KLUBER ISOFLEX TOPAS L32N
• Ciśnienie powietrza nawiewanego 6 (7 max) bar
• Temperatura środowiska pracy 0 – 40 ℃
• Moc znamionowa 1,7 kW
• Napięcie znamionowe 230/400 V
• Częstotliwość znamionowa 50 Hz
• Prąd znamionowy 7,4/4,3 A
• Prędkość znamionowa 2790 obr./min

◾️SERWOMOTORY INOVANCE

• Gama produktów SV660N
• Typ produktu Serwonapęd ruchuZnamionowe
• napięcie zasilania [UE] 380...440 V -10 %, +10 %
• Zintegrowany filtr EMC
• Limity napięcia zasilania [UE] 323...528 V
• Częstotliwość zasilania 50/60 Hz
• Prędkość osi X1 iX2 90 m/min
• Prędkość osi Y 90 m/min
• Prędkość osi Z 40 m/min

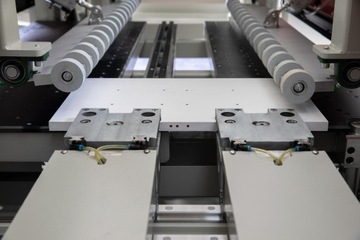

◾️PODWÓJNE CHWYTAKI ELEMENTU

• Za pomocą podwójnego chwytaka ,sterowanego przez niezależne serwomotory można przeprowadzić pozycjonowanie w najbardziej precyzyjny sposób, co gwarantuje doskonałe rezultaty w systemie pozycjonowania i obsługi.

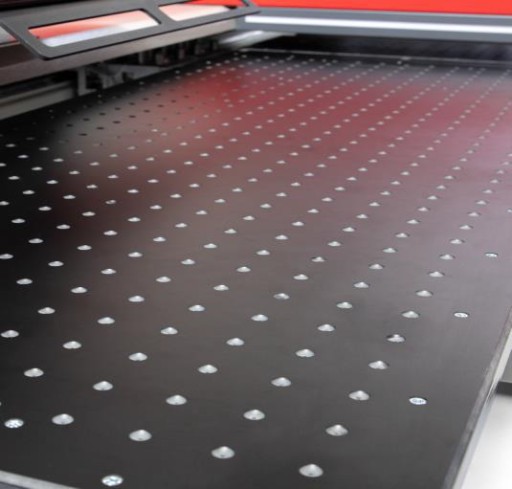

◾️STÓŁ PODAWCZY I ODBIORCZY

• Stół powietrzny na wejściu, będący standardem w modelu Felix, ułatwia załadunek elementów do maszyny.
• Stół rolkowy na wyjściu (możliwość zastosowania stołu powietrznego za dopłatą)

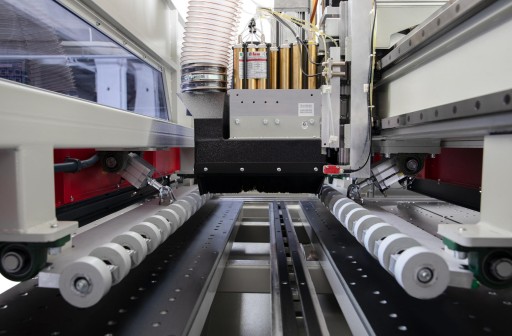

◾️ROLKI DOCISKOWE

• Rolki dociskowe umożliwiają precyzyjną obróbkę ,poprzez stabilny docisk w momencie wiercenia i frezowania.

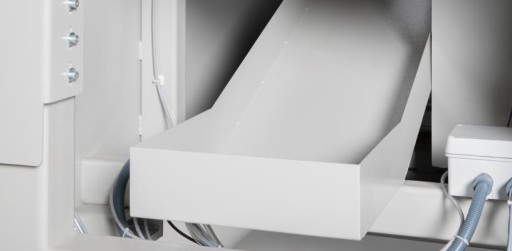

◾️USUWANIE ODPADU

• Zapewnia, że odpady powstające podczas frezowania dotrą do obszaru wyrzutu łatwo i bez uszkodzenia maszyny.

◾️OPROGRAMOWANIE ALPHACAM

• Oprogramowanie Alphacam 3D CAD/CAM

  Alphacam to osobny program, który nie jest instalowany na istniejącym sterowniku CNC. Z Alphacama można korzystać instalując go na komputerze podłączonym do Orki lub na oddzielnym komputerze.

  Symulacja cięcia jest dostępna w Alphacam oraz w interfejsie oprogramowania Felix.

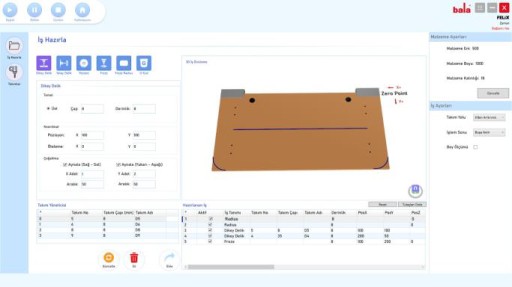

• Maszyna jest wyposażona w interfejs opracowany przez Bala, a kontroler maszyny jest obsługiwany przez Codesys, który jest stosowany w maszynach HOMAG.
• Możliwość współpracy z każdym oprogramowaniem zewnętrznym!
• Firma BALA zapewnia postprocesor do każdego oprogramowania zewnętrznego!

◾️◾️OPCJE DODATKOWE ZA DOPŁATĄ (na zapytanie)◾️◾️

◾️STÓŁ ODBIORCZY POWIETRZNY

• Stół powietrzny odbiorczy, zastępujący standardowy rolkowy

◾️WSKAŹNIK SZEROKOŚCI ELEMENTU

• Dzięki opcjonalnemu systemowi pomiaru szerokości na maszynie, operator może sprawdzić dokładność wprowadzonego rozmiaru elementu

◾️ELEKTROWRZECIONO HERTZ z wymianą narzędzia na guzik

• Elektrowrzeciono HERTZ z wymianą narzędzia ISO30 na guzik
• Moc silnika 5,5 kW
• Obroty wrzeciona 18.000 rpm

◾️ELEKTROWRZECIONO HERTZ z automatyczną wymianą narzędzi

• Elektrowrzeciono HERTZ z automatyczną wymianą narzędzi ISO30
• Moc silnika 5,5 kW
• Obroty wrzeciona 18.000 rpm
