CALEFFI Магнитный фильтр Сепаратор 3/4 дюйма, прямой Магнетизер

Urządzenie filtrujące z magnesem do montażu pod piecem (kotłem) - model prosty

Przyłącze 3/4"

Produkt firmy CALEFFI

Numer katalogowy: 545910

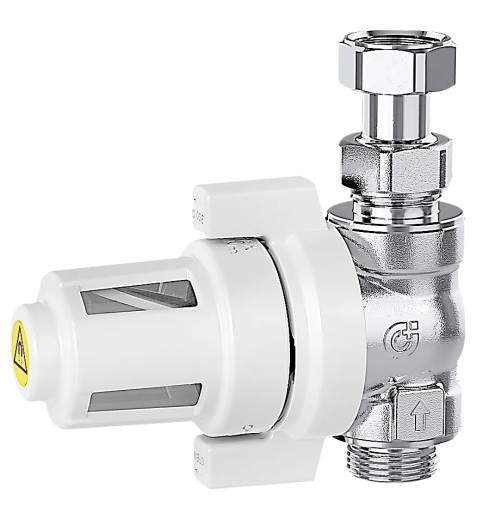

Caleffi 545910 XS to urządzenie filtrujące z magnesem do montażu pod kotłem dzięki zastosowaniu wkładu filtracyjnego, magnesu neodymowego oraz komory gromadzenia w sposób mechaniczny oddziela zanieczyszczenia znajdujące się w wodzie instalacyjnej. Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej.

To nowe na naszym rynku urządzenie spełnia się jako filtrujące i separujące zanieczyszczenia, także magnetycznie. A dzięki niewielkim rozmiarom jest ciekawą alternatywą dla większych i znanych już separatorów z filtrami (magnetycznymi lub nie) kilku firm jakie wystawiamy na innych aukcjach.

Po zastosowaniu odpowiedniej złączki urządzenie może stanowić miejsce dozowania środków chemicznych przeznaczonych do czyszczenia i ochrony instalacji.

Instalacja:

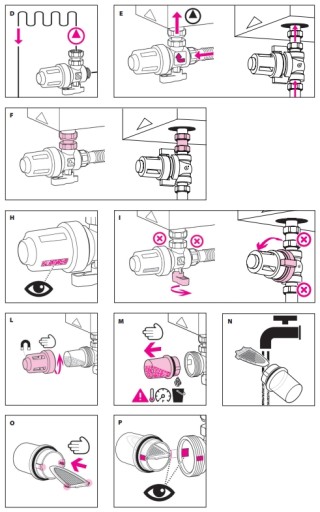

Montaż i demontaż powinien odbywać się na zimnej i rozładowanej z ciśnienia instalacji. Urządzenie należy zamontować na przewodzie powrotnym zgodnie z kierunkiem przepływu wskazanym strzałką na korpusie zaworu. Urządzenie w wersji prostej o kodzie 545910 może być zamontowane na rurze pionowej lub poziomej (wtedy z częścią filtracyjną skierowaną w dół).

Dołączona złączka z ruchomą nakrętką ułatwia podłączenie urządzenia do kotła na przykład za pomocą przewodów elastycznych.

Zawór odcinający został zaprojektowany tak aby zamknąć obie drogi od strony kotła i od strony instalacji. Aby odciąć część filtracyjną dla wystawianej na tej aukcji wersji prostej (kod 545910), dźwignię należy obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Uwaga! Nie należy zamykać zaworu na siłę w przeciwnym kierunku.

Zasada działania urządzenia z wkładem magnetycznym opiera się na:

• mechanicznej filtracji dzięki zastosowaniu specjalnego wkładu filtracyjnego
• oddzieleniu cząstek ferromagnetycznych dzięki zastosowaniu magnesu neodymowego
• separacji większych zanieczyszczeń dzięki zastosowaniu komory o dużej pojemności

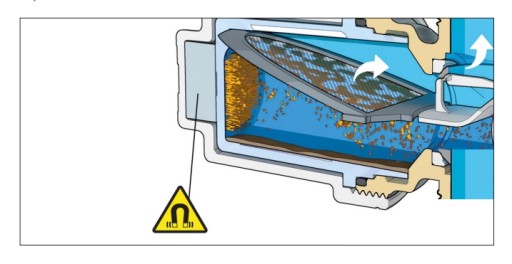

Dzięki specjalnej konstrukcji wewnętrznej zanieczyszczenia są wytrącane z wody i gromadzone w komorze. Magnes umieszczony na drodze przepływającej wody skutecznie oddziela cząstki ferromagnetyczne. Element filtrujący o średnicy oczka siatki 800 μm zatrzymuje pozostałe zanieczyszczenia.

Konstrukcja filtra pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej. Dzięki takiemu rozwiązaniu czyszczenie można przeprowadzić w  sytuacji kiedy jest to konieczne.

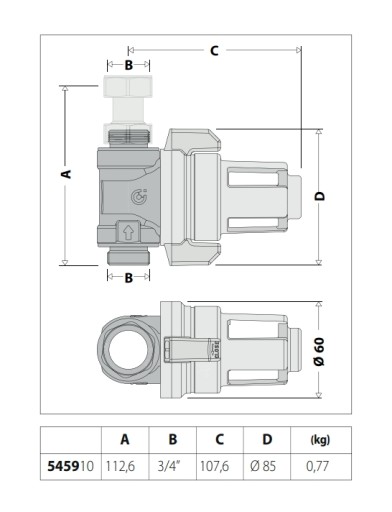

Pozostałe zagadnienia dobrze ilustrują załączone rysunki i schematy.

Specyfikacja techniczna:

Materiały:

• Korpus: mosiądz EN 12165 CW617N, niklowany
• Złączki: mosiądz EN 12165 CW617N, chromowane
• Uszczelnienia hydrauliczne: EPDM
• Obudowa części filtracyjnej: PA 12
• Pokrywa: PA6G30
• Wkład filtracyjny: stal nierdzewna EN 10088-2 (AISI 304)
• Kula: mosiądz EN 12165 CW617N, chromowana
• Dźwignia zaworu kulowego: PA66G30

Przyłącza:

• strona kotła: 3/4” GZ ISO 228-1
• strona instalacji: 3/4” GZ ISO 228-1
• złączka z ruchomą nakrętką (w zestawie): 3/4” GW 3/4” GW

Konserwacja:

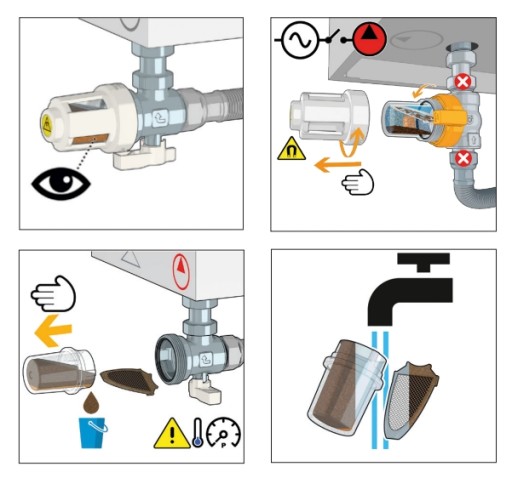

Po zamknięciu zaworu odcinającego (dźwignią - przeciwnie do ruchu wskazówek zegarka) można odłączyć część odpowiedzialną za gromadzenie zanieczyszczeń i wyczyścić ją. Czyszczenie może być  przeprowadzone pod bieżącą wodą.

Wykonanie:

• Medium: woda, nietoksyczne roztwory glikolu
• Maksymalne stężenie glikolu: 30 %
• Maksymalne ciśnienie pracy: 3 bar
• Zakres temperatury pracy: 0÷90 °C
• Średnica oczka siatki wkładu filtracyjnego: 800 μm
• Indukcja magnetyczna: 0.475 T
• Kv: 3,66 m3/h
