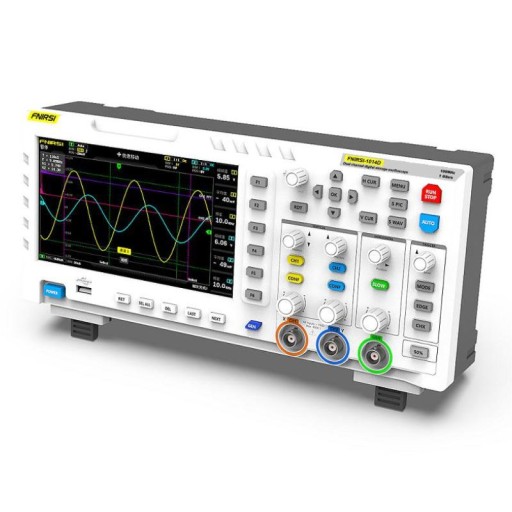

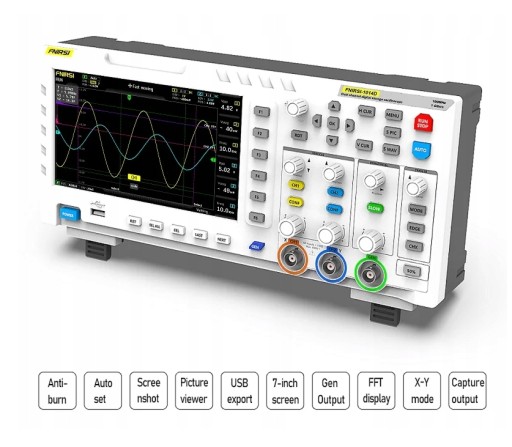

FNIRSI-1014D Цифровой осциллограф 2 в 1 поколении

FNIRSI-1014D

Generator sygnału wejściowego FNIRSI-1014D charakteryzuje się częstotliwością próbkowania w czasie rzeczywistym 1GSa/s i ogromną szerokością pasma analogowego 100 MHz. Jego solidna funkcja wyzwalania została zaprojektowana tak, aby można ją było dostosować zarówno do okresowych sygnałów analogowych, jak i okresowych sygnałów cyfrowych.

Zalety oscyloskopu cyfrowego FNIRSI 1014D 2 w 1:

• Próbkowanie o wysokiej wydajności: Osiąga częstotliwość próbkowania w czasie rzeczywistym na poziomie 1GSa/s, zapewniając szczegółową reprezentację sygnału.
• Wszechstronne generowanie sygnału: Zintegrowana funkcja DDS pozwala na 14 różnych sygnałów standardowych oraz niestandardowe sygnały cięcia.
• Ulepszone protokoły bezpieczeństwa: Wbudowane zabezpieczenie wysokonapięciowe do 400 V zmniejsza ryzyko uszkodzenia sprzętu.
• Obsługa przyjazna dla użytkownika: Funkcje automatycznego pomiaru za pomocą jednego przycisku i pomiaru kursora upraszczają złożone odczyty.
• Wyraźny, żywy wyświetlacz: 7-calowy wyświetlacz LCD o wysokiej rozdzielczości zapewnia kompleksowy widok skomplikowanych sygnałów.
• Bogate opcje pamięci masowej: 1 GB wbudowanej pamięci masowej mieści do 1000 zrzutów ekranu i zestawów danych przebiegów w celu łatwego przywołania.
• Bezproblemowy transfer danych: Zintegrowany interfejs USB zapewnia bezproblemowe udostępnianie danych i wtórną analizę na komputerach.
• Zaawansowane narzędzia do analizy sygnału: Funkcje takie jak wyświetlanie FFT i wyświetlacz graficzny Li Shayu zapewniają dogłębny wgląd w sygnał.
• Kompaktowy i przenośny: Zaprojektowany zarówno do użytku stacjonarnego, jak i mobilnego, dzięki czemu idealnie nadaje się do pracy w terenie.
• Wytrzymała konstrukcja: Wykonane z wysokiej jakości materiału ABS, zapewniającego długotrwałe użytkowanie.
• Wszechstronne możliwości pomiarowe: Oferuje szereg parametrów pomiarowych, od amplitudy po częstotliwość.
• Regulowane funkcje wyzwalania: Wiele trybów wyzwalania zaspokaja różne typy sygnałów i potrzeby analizy.
• Wydajne zarządzanie przebiegami: Solidny menedżer obrazu przebiegów ułatwia lepszą analizę i obsługę przebiegów.
• Dogłębna analiza spektralna: Funkcja wyświetlania FFT w połączeniu z technologią kompresji pamięci zapewnia bezproblemową aktualizację przebiegu.
• Konfigurowalne ustawienia ekranu: Regulowane poziomy jasności dostosowują się do różnych preferencji użytkownika i środowisk.

Wbudowany generator sygnału oscyloskopu FNIRSI-1014D:

To urządzenie jest wyposażone we wbudowany generator sygnałów funkcyjnych DDS, umożliwiający wytwarzanie 14 rodzajów standardowych sygnałów funkcyjnych i konfigurowalnego sygnału cięcia. Ponadto jest w stanie przechowywać do 1000 niestandardowych sygnałów odcięcia do wykorzystania w przyszłości.

Zwiększone bezpieczeństwo

Dzięki wbudowanemu modułowi zabezpieczającemu przed wysokim napięciem, który toleruje napięcie ciągłe do 400 V, możesz teraz skupić się na swojej pracy, nie martwiąc się o przypadkowe wypalenia oscyloskopu.

Oscyloskop cyfrowy z jednym przyciskiem Funkcja automatycznego pomiaru kursora z 100 MHz

Doświadcz wygody wydajnej automatycznej obsługi jednym przyciskiem i funkcji pomiaru kursora. Możesz łatwo odczytać parametry amplitudy i częstotliwości bez konieczności przeliczania lub odczytu jednostki skali.

Wyświetlacz LCD o wysokiej rozdzielczości

Oscyloskop cyfrowy FNIRSI 1014D wyposażony jest w 7-calowy wyświetlacz LCD o wysokiej rozdzielczości i rozdzielczości 800*480. Większy obszar wyświetlania zapewnia bardziej szczegółowy wgląd w sygnały i ich zachowanie.

Pamięć masowa i łączność:

Dzięki wbudowanej pamięci 1 GB można przechowywać do 1000 zrzutów ekranu i grup danych przebiegów. Ponadto urządzenie jest wyposażone w interfejs USB, który umożliwia łatwe połączenie z komputerem w celu wtórnej analizy lub udostępniania danych.

Zaawansowane narzędzie analityczne FNIRSI 1014D:

zawiera funkcję przeglądania FFT do szacowania składowych harmonicznych sygnałów oraz funkcję wyświetlania graficznego Li Shayu do porównania amplitudy, częstotliwości i fazy dwóch grup sygnałów.

Funkcje:

• Wbudowany generator sygnału DDS: Obsługuje 12 różnych rodzajów sygnałów funkcyjnych, oferując kompleksowe generowanie sygnału dla szerokiej gamy zastosowań.
• Funkcja przechwytywania sygnału wyjściowego: Może przechowywać do 1000 przechwyconych sygnałów, co czyni go niezbędnym narzędziem do testowania i rozwiązywania problemów.
• Wysoce inteligentny algorytm dekodowania: Oscyloskop ma nieskończoną żywotność enkodera i inteligentną funkcję zapobiegającą oparzeniom, dzięki czemu wytrzymuje do 400 V w trybie 1X.
• Wysoka przepustowość i częstotliwość próbkowania: Oferuje szerokość pasma analogowego 100 MHz * 2 i częstotliwość próbkowania 1GSa/s (1X = 5 MHz, 10X = 100 MHz), zapewniając dokładne odwzorowanie sygnału.
• Wyświetlacz o wysokiej rozdzielczości: Wyposażony w pełni wyposażony 7-calowy kolorowy wyświetlacz TFT LCD o rozdzielczości 800 * 480, zapewniający jasny, kontrastowy widok przebiegów.
• Wysoki zakres napięcia pomiarowego: tryb 1X może mierzyć 40 V, a tryb 10X może mierzyć 400 V, co zapewnia elastyczność w obsłudze szerokiego zakresu sygnałów.
• Kompleksowy pomiar parametrów: Możliwość pomiaru do 12 parametrów, w tym VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequency, Duty+, Duty-, Time+, Time- i Period.
• Funkcja pomiaru kursora: Oferuje wygodę ręcznych pomiarów okresu, częstotliwości i napięcia.
• Pełna funkcja wyzwalania: Wyposażony w pojedyncze, normalne i automatyczne funkcje wyzwalania, a także funkcję zamrażania wyświetlania kształtu fali w celu skoncentrowanej analizy.
• Wysoka wydajność AUTO jednym przyciskiem: Wyposażony w wydajną funkcję AUTO za pomocą jednego przycisku, a także funkcję przechowywania przebiegów i zrzutów ekranu za pomocą jednego przycisku, co ułatwia obsługę.
• Wbudowana pamięć masowa: Zapewnia 1 GB wbudowanej pamięci masowej, zdolnej do przechowywania do 1000 zrzutów ekranu i 1000 zestawów danych przebiegowych do wykorzystania w przyszłości i analizy.

Ulepszony Menedżer zdjęć przebiegów: Posiada solidny menedżer obrazu przebiegu. Pozwala to na przeglądanie miniatur, przeglądanie i szczegółową analizę obrazów przebiegów. Użytkownicy mogą również bez wysiłku przewracać strony, usuwać obrazy i manipulować przebiegami, powiększając, pomniejszając lub przesuwając, aby uzyskać lepszą perspektywę analizy.

Interfejs USB do łatwego przesyłania danych: To urządzenie jest wyposażone w interfejs USB, ułatwiający bezproblemowe połączenie z komputerem w celu udostępniania zrzutów ekranu. Zwiększa to wygodę przy wtórnych analizach i dalszych badaniach.

Funkcja wyświetlania graficznego figur Lissajous: Ta unikalna funkcja pomaga w określaniu amplitudy, częstotliwości i kontrastu fazowego dwóch grup sygnałów, promując kompleksowe zrozumienie charakterystyki sygnału.

Funkcja wyświetlania FFT do analizy spektralnej: Zawiera funkcję wyświetlania FFT, która skutecznie analizuje charakterystykę spektralną sygnałów. W połączeniu z technologią kompresji pamięci zapewnia płynne, pozbawione migotania odświeżanie kształtu fali.

Regulowana jasność ekranu i siatka tła: Priorytetowo traktuje wygodę użytkownika dzięki funkcjom regulacji jasności ekranu i jasności siatki tła. To urządzenie jest łatwe do przenoszenia, co czyni je idealnym towarzyszem do rozwiązywania problemów w podróży.

Specyfikacje oscyloskopu 2 w 1:

• Materiał: Wykonane z wytrzymałego materiału ABS zapewniającego długotrwałą trwałość.
• Przepustowość analogowa: Zapewnia dwukanałowe pasmo analogowe 100 MHz * 2.
• Liczba kanałów: Oferuje 2 kanały do analizy wielu sygnałów.
• Maksymalna częstotliwość próbkowania w czasie rzeczywistym: Imponująca maksymalna częstotliwość próbkowania w czasie rzeczywistym 1GSa/s.
• Czułość pionowa: Zakres od 50 mV/dz. do 500 V/dz.
• Poziomy zakres podstawy czasu: Zakres od 50S/dz. do 10nS/działkę.
• Maksymalne napięcie testowe: Może mierzyć do 40 V za pomocą sondy 1X i do 400 V za pomocą sondy 10X.
• Głębokość przechowywania: Zapewnia głębokość przechowywania 240 KB.
• Rezystancja wejściowa: Posiada standardową rezystancję wejściową 1MΩ.
• Precyzja ADC: Oferuje 8-bitową precyzję ADC dla dokładnych pomiarów.
• Tryb sprzężenia: Wyposażony w tryby sprzężenia AC i DC.
• Tryb wyzwalania: Posiada tryby wyzwalania pojedynczego, normalnego i automatycznego.
• Krawędź spustu: Działa zarówno z wyzwalaczami zbocza rosnącego, jak i opadającego.
• Zewnętrzne napięcie wyzwalające: Obsługuje zewnętrzne napięcie wyzwalające w zakresie od 0 do 40 V.
• Porty rozszerzeń: Zawiera port USB do eksportu zdjęć, co zwiększa możliwości udostępniania danych.
• Rozmiar paczki: Kompaktowy i łatwy w obsłudze o rozmiarze opakowania 340 * 140 * 70 mm / 13,4 * 5,5 * 2,8 cala.
• Waga paczki: Waży 1500 g / 3,3 funta, dzięki czemu nadaje się zarówno do użytku stacjonarnego, jak i w podróży.

Paczka zawiera:

1x FNIRSI-1014D Host oscyloskopu

1x sonda 100MHz (1X i 10X)

1x Klips

1x zasilacz 5V2A （EU）

1x linia danych USB

1x angielska instrukcja obsługi
