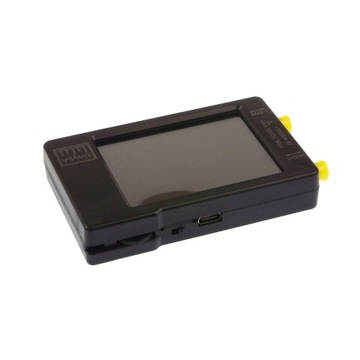

TinySA — анализатор цепей 100 кГц — 960 МГц с дисплеем 2,8 дюйма

TinySA - analizator sieci 100kHz - 960MHz z wyświetlaczem 2,8"

Opis

Wektorowy analizator sieci to zaawansowane narzędzie w dziedzinie analizy sygnałów elektromagnetycznych, oferujące wszechstronne możliwości pomiarowe w zakresie częstotliwości od 100 kHz do 960 MHz. Wyróżnia się on nie tylko kompaktową budową, ale także przejrzystym wyświetlaczem o przekątnej 2,8 cala, na którym dostępne są informacje o mierzonej charakterystyce sygnału oraz wynikach analizy. Wartościowe dane można z łatwością odczytać dzięki kolorowej prezentacji, a maksymalnie 290 punktów skanowania na wykresie widma dostarcza szczegółowych informacji o zachodzących procesach.

Analizator wyposażony jest w dwa wejścia: wejście MF/HF/VHF o zakresie 0,1 MHz do 350 MHz oraz wejście UHF obejmujące pasmo 240 MHz do 960 MHz. Wbudowany generator sygnału stanowi dodatkową funkcję analizatora. Z dwoma wyjściami, generuje falę sinusoidalną dla zakresu od 0,1 MHz do 350 MHz oraz falę prostokątną w zakresie od 240 MHz do 960 MHz. Analizator posiada filtry pasmowoprzepustowe o przełączanej rozdzielczości, pozwalając na precyzyjną selekcję pasma analizy. Rozdzielczość ta może być dostosowywana w zakresie od 2,6 kHz do 640 kHz, co pozwala na badanie zarówno szczegółowych, jak i szerokopasmowych sygnałów.

W celu zapewnienia dokładności pomiarów, analizator wyposażono w tłumik krokowy wejścia, którego poziom można regulować od 0 dB do 31 dB. Należy zaznaczyć, że tłumik nie może być używany w połączeniu z LNA (wzmacniaczem niskoszumowym), aby uniknąć zakłóceń. Do kalibracji i autotestów służy wbudowany generator sygnału kalibracyjnego, który gwarantuje dokładność i spójność wyników pomiarów. Możliwość podłączenia analizatora do komputera za pośrednictwem złącza USB umożliwia przenoszenie i archiwizowanie danych, co wspomaga analizę i raportowanie wyników. Urządzenie ma wbudowany akumulator, dzięki czemu może służyć jako przenośny analizator sieci i pracować przez co najmniej 2 godziny bez dostępu do źródła zasilania.

Właściwości

• Wyświetlacz: 2,8"
• Analizator widma z dwoma wejściami
• Wysokiej jakości wejście MF/HF/VHF dla 0.1 MHz do 350 MHz
• Wejście UHF dla 240 MHz do 960 MHz
• Generator sygnału z dwoma wyjściami, wyjściem fali sinusoidalnej dla 0,1 MHz do 350 MHz i wyjściem fali prostokątnej dla 240 MHz do 960 MHz
• Filtry pasmowoprzepustowe o przełączanej rozdzielczości dla obu zakresów od 2,6 kHz do 640 kHz
• Kolorowy wyświetlacz pokazujący maksymalnie 290 punktów skanowania
• Tłumik krokowy wejścia od 0dB do 31dB (nie może być używany w połączeniu z LNA)
• Wbudowany generator sygnału kalibracyjnego, który służy do automatycznego autotestu i kalibracji
• Możliwość podłączenia do komputera przez złącze USB
• Akumulator pozwalający na co najmniej 2 godziny pracy
• Maksymalny poziom wejściowy +10dBm

W zestawie

• TinySA
• 2 x przewód SMA M-M
• Zestaw kalibracyjny
• Adapter SMA F-F
• Przewód USB
