БЛОК ПИТАНИЯ СВЕТОДИОДОВ MW POWER AF3012Y 30 Вт 12 В постоянного тока

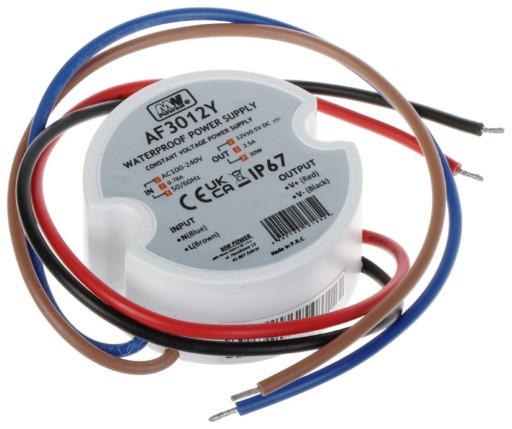

AF3012Y Zasilacz stałonapięciowy MW Power

Hermetyczny zasilacz stałonapięciowy mieszczący się do puszki fi 60 mm.

Posiada wysoki stopień ochrony IP67. Można go zatem stosować w miejscach o dużej wilgotności np. łazienka, czy kuchnia.

Zasilacz o niewielkich wymiarach posiadający zabezpieczenia zwarciowe i przeciążeniowe.

Znajduje zastosowanie podczas zasilania taśm lub modułów LED, opraw oświetleniowych, sprzętu RTV, instalacji CCTV oraz pozostałych urządzeń o wymaganym napięciu 12 V DC.

Najważniejsze cechy:

• Uniwersalny zakres wartości napięcia wejściowego
• Zabezpieczenia: zwarciowe, przeciążeniowe, nadnapięciowe, termiczne
• Chłodzenie swobodnym obiegiem powietrza
• Możliwość montażu w puszcze elektrycznej Fi = 60 mm
• Obudowa pozwalająca na montaż podtynkowy
• Stopień ochrony IP67
• Niewielkie rozmiary

Uwaga!

Jeżeli zasilacz przeznaczony jest do pracy ciągłej (24 H) to prąd znamionowy zasilacza, nie powinien przekraczać 80% prądu maksymalnego.

Specyfikacja techniczna:

• Model: AF3012Y
• Producent: MW Power

WEJŚCIE

• Zakres wartości napięcia: 90 ÷ 264 V AC
• Zakres częstotliwości napięcia: 47 ÷ 63 Hz
• Sprawność (typ.): 82%
• Prąd AC (typ.): 0,4 A / 230 V AC, 0,78 A / 115 V AC

WYJŚCIE

• Napięcie znamionowe: 12 V
• Prąd znamionowy: 2,5 A
• Zakres prądu: 0 ÷ 2,5 A
• Moc znamionowa: 29,98 W
• Stabilizacja UWY w zależności od zmian UWE: ± 1%
• Stabilizacja UWY w zależności od zmian IWY: ± 2%
• Tolerancja [3]: ± 5%
• Tętnienia i szumy (max.) [2]: 240mVP-P
• Czas ustalania, narastania [4]: 500 ms, 40 ms / 230 V AC pod pełnym obciążeniem
• Czas podtrzymania (typ.): 30 ms / 230 V AC pod pełnym obciążeniem

ZABEZPIECZENIA

• Przeciążeniowe: Zakres: powyżej 180% mocy znamionowe, Typ: hiccup (naprzemienne zał./odł. napięcia wyjściowego) automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Zwarciowe: Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyn
• Nadnapięciowe: > 18 V, Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Termiczne: > 55°C, Typ: odcięcie wyjścia. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.

PARAMETRY ŚRODOWISKOWE

• Temperatura pracy: -20~+50°C
• Wilgotność względna w czasie pracy: 5~95% RH (bez kondensacji)

WYMIARY I WAGA

• Waga (kg): 0,1
• Wymiary średnica x wysokość (mm): 50 × 22

NORMY BEZPIECZEŃSTWA I KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ [5]

• Normy bezpieczeństwa: Zgodność z EN61347-1; EN61347-2-13; EN62493
• Trzymałość izolacji: WE/WY: 3.0kVAC, WE/GND: 1.5kVAC, WY/GND: 0.5KVAC
• Normy emisji EMC: Zgodność z EN55015
• Normy odporności EMC: Zgodność z EN61547
• Prąd harmonicznych: Zgodność z EN61000-3-2; EN61000-3-3

1. Podane parametry (jeśli nie zaznaczono inaczej) zmierzono dla napięcia zasilania 230 V AC, obciążenia znamionowego w temperaturze otoczenia 25°C.
2. Tętnienia i szumy zmierzono dla pasma 20 MHz, używając skręconych przewodów pomiarowych oraz kondensatorów 0.1μF i 47μF połączonych ze sobą równolegle.
3. Tolerancja wyraża maksymalną rozbieżność napięcia wyjściowego, uwzględniając zmiany przy załączaniu, w zależności od zmian napięcia wejściowego oraz w zależności od zmian prądu obciążenia.
4. Czas ustalania i narastania mierzony jest w zakresie 0 ÷ 90% znamionowego napięcia wyjściowego.
5. Zasilacz jest komponentem nieprzeznaczonym do montażu przez użytkownika końcowego. Zasilacz spełnia normy bezpieczeństwa oraz kompatybilności elektromagnetycznej jednakże dla finalnego urządzenia zawierającego zasilacz należy ponownie wykonać badania celem weryfikacji spełnienia norm całego układu.
