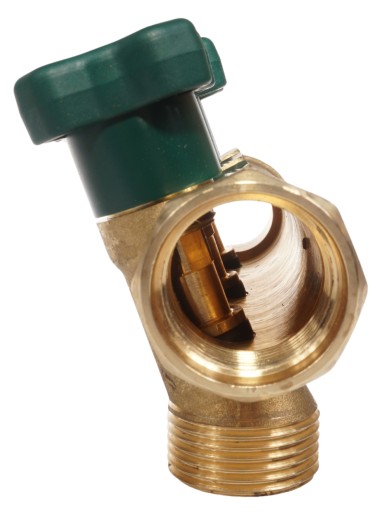

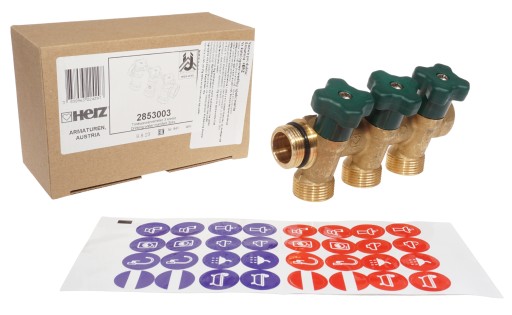

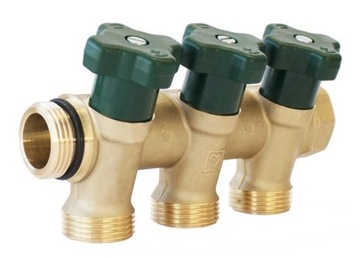

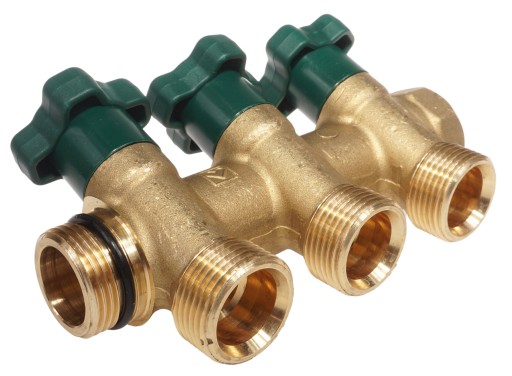

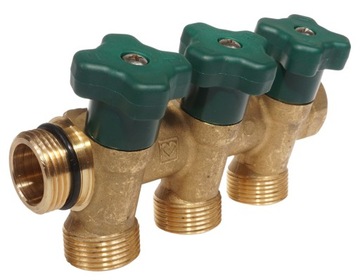

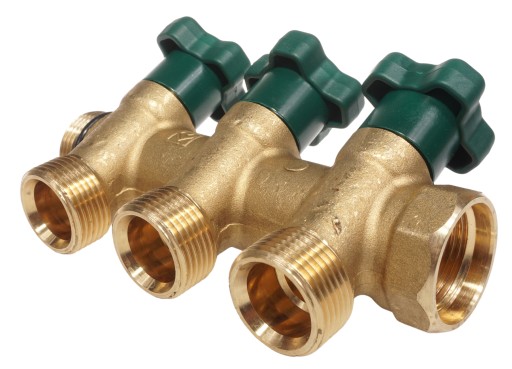

РАСПРЕДЕЛИТЕЛЬ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ ГЕРЦ 3 точки

Rozdzielacz T-Less do wody użytkowej

3/4" x 3 punkty poboru wody

HERZ: 2 8530 03

Zalety zastosowania:

• Brak połączeń w posadzce i ścianach
• Równe ciśnienie na przyłączach
• Brak nagłych spadków przepływu
• Żaden element systemu T-Less nie jest niklowany

Parametry techniczne:

• Maks. ciśnienie robocze: 10 bar
• Min. temperatura robocza: 0,5 °C
• Maks. temperatura robocza: 110 °C
• Czynnik: woda pitna

Korzystając z systemu T-Less znacznie zmniejsza się liczbę połączeń koniecznych do wykonania tradycyjnej instalacji w systemie trójnikowym, jednocześnie przyspieszając montaż i znacznie zmniejszając ryzyko wycieków, które prowadzą do kosztownych roszczeń.

System T-Less eliminuje wszystkie ukryte w posadzce i ścianach połączenia pośrednie (które mogą potencjalnie być źródłem wycieku).

Materiały i konstrukcja:

• Korpus: mosiądz kuty wg listy UBA / 4MS, CW617N
• Trzpień: mosiądz obrabiany maszynowo wg listy UBA / 4MS, CW614N
• Pokrętła: PA-6
• Uszczelnienie trzpienia: EPDM
• Uszczelka O-ring: EPDM
• Gwinty zewnętrzne: zgodnie z ISO 228
• Gwinty wewnętrzne: zgodnie z ISO 228

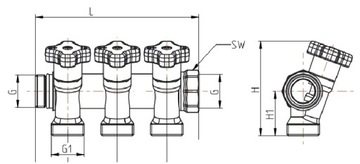

Wymiary:

• DN: 20
• Ilość wyjść: 3
• PN: 10bar
• G: 3/4"
• G1: 3/4" Eurokonus
• H1: 36mm
• H: 76,5mm
• L: 132
• SW: 32mm

Rura poprowadzona do każdego odpływu może być dostosowana do indywidualnych wymagań, np. 16 mm do prysznica i 10 mm do umywalki czy WC.

Używając systemu rozdzielaczowego Herz T-Less do rozprowadzania wody, możliwe jest odcięcie w jednym centralnym miejscu każdego punktu poboru w przypadku wystąpienia problemu lub konieczności konserwacji. W systemie T-Less nie ma konieczności stosowania zaworów odcinających bezpośrednio przy punktach poboru.

Beztrójnikowy system Herz T-Less radykalnie ogranicza liczbę połączeń (ilość połączeń zmniejsza się nawet o połowę), co pozwala zaoszczędzić czas instalacji i znacznie zmniejszyć ryzyko nieszczelności.

W razie konieczności system T-Less zapewnia indywidualne odcięcie poszczególnych punktów, podczas gdy z reszty instalacji wody można dalej normalnie korzystać.

Doświadczeni instalatorzy potwierdzają, że system T-Less skraca czas montażu całej instalacji wody ciepłej i zimnej o około 30%

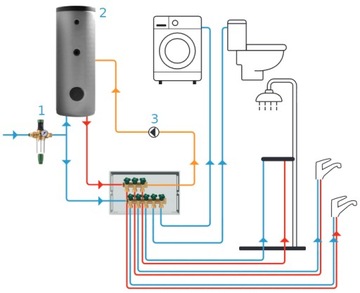

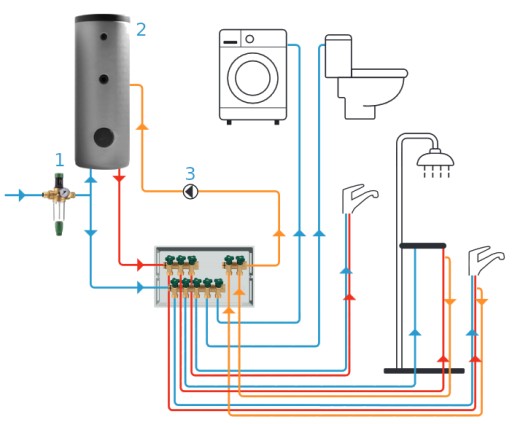

Schemat instalacji wody z cyrkulacją od najdalej położonych punktów.

1. Filtr do zimnej wody z reduktorem ciśnienia
2. Zasobnik C.W.U.
3. Pompa cyrkulacyjna

• Kolor niebieski - zimna woda
• Kolor czerwony ciepłą woda
• Kolor pomarańczowy - cyrkulacja

Schemat instalacji wody z cyrkulacją pomiędzy zasobnikiem a rozdzielaczem

1. Filtr do zimnej wody z reduktorem ciśnienia
2. Zasobnik C.W.U.
3. Pompa cyrkulacyjna

• Kolor niebieski - zimna woda
• Kolor czerwony ciepłą woda
• Kolor pomarańczowy - cyrkulacja
