Miernik uniwersalny YT-73081 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest test baterii 1,5V i 9V za pomocą którego możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany.

PODSTAWOWE POMIARY

• pomiar napięcia przemiennego: A.C. 0-600V
• pomiar napięcia stałego: D.C. 0-600V
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-2MΩ
• test diody: IF 1mA, UR 2,4V
• test ciągłości obwodu: 0-100Ω

DODATKOWE POMIARY

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
• test baterii 1.5V z rezystancją obciążenia ok. 3kΩ
• test baterii 9V z rezystancją obciążenia ok. 900Ω

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73081 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
• obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73081 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

WBUDOWANE FUNKCJE

• Test baterii 1,5 oraz 9V - miernik podczas testu pobiera niewielką ilość natężenia prądu z baterii dzięki czemu uzyskujemy 100% informacji potrzebnej aby ocenić czy dane źródło zasilania będzie w stanie zasilić nasze urządzenie. Dla pełnej informacji w pierwszej kolejności warto wykonać pomiar napięcia DC, a następnie porównać wynik z wartością z testu baterii. Zbyt duży spadek czy niskie napięcie to jasny sygnał o konieczności wymiany źródła zasilania
• DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω
• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10A
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1,5V(AAA)

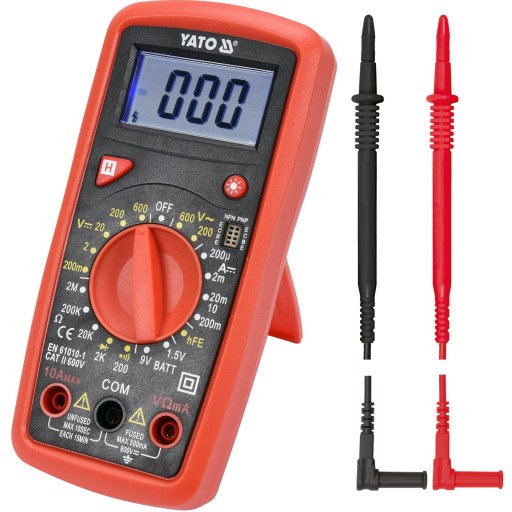

OPIS WIZUALNY

UWAGA

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
