ГИДРАВЛИКА C-330 2 СЕК C1 + ПА ГИДРОЛИДЕР

HYDRAULIKA WEWNĘTRZNA URSUS C-330

ZESTAW DO PRZERÓBKI I ROZBUDOWY FABRYCZNEJ HYDRAULIKI

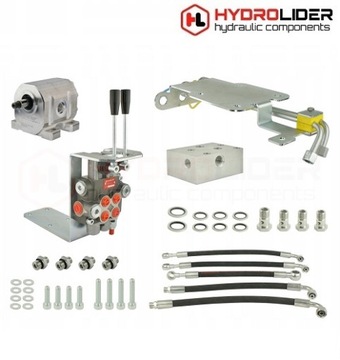

W zestawie:

• Pompa podnośnika o wzmocnionym przepływie i ciśnieniu
• Adapter montowany w miejsce rozdzielacza pod siedzeniem
• Rozdzielacz hydrauliczny 2-sekcyjny sterujący podnośnikiem oraz jedną dodatkową sekcją
• Wspornik rozdzielacza mocowany z prawej strony z boku między siedziskiem a błotnikiem
• Dwa szybkozłącza hydrauliczne osadzone na solidnym wsporniku mocowanym pod siedzeniem
• Rurki i węże hydrauliczne potrzebne do prawidłowego połączenia podzespołów
• Śruby, nakrętki oraz inne elementy złączne niezbędne przy montażu

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 2.00.16.222.2

Zastosowanie:

Cały zestaw hydrauliczny jest nowy, kompletny i sprawdzony, wielokrotnie montowany w ciągnikach C-330 i C-330M.

Montaż i zasada działania:

Zestaw umożliwia sterowanie podnośnikiem oraz dodatkową rozbudowę hydrauliki w ciągniku bazując na układzie hydraulicznym będącym na wyposażeniu ciągnika.

Pozwala na wymontowanie oryginalnego, problematycznego rozdzielacza pod siedzeniem, który zostaje zastąpiony oferowanym w zestawie, specjalnie wykonanym dla Ursusa C-330 adapterem. Dodatkowe elementy zestawu rozbudowują układ o rozdzielacz hydrauliczny z mocowaniem oraz nowoczesne i wygodne w użytkowaniu wyjścia hydrauliczne z tyłu ciągnika. Wzmocniona, aluminiowa pompa przyspieszy pracę i poprawi moc całego układu.

Wszystkie elementy bez problemu mieszczą się w przestrzeni kabinowej, pod siedzeniem i z boku przy błotniku, nawet w ciągnikach pracujących na dwóch akumulatorach.

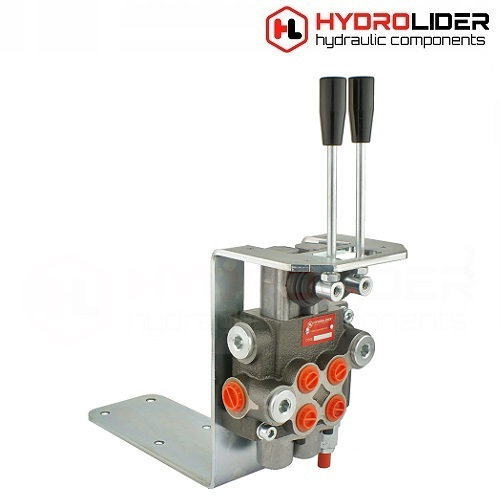

Rozdzielacz hydrauliczny:

• Rozdzielacz 2-sekcyjny o przepływie 40L/min sterowany dźwigniami
• Na tej aukcji wyposażony w jedną sekcję nurnikową do sterowania podnośnikiem oraz drugą zwykłą do sterowania siłownikiem 2-stronnym
• Możliwość wyposażenia w sekcję pływającą lub zatrzask (brak na tej aukcji)
• Zawór przelewowy ustawiony fabrycznie na 175Bar
• Możliwość samodzielnej regulacji zaworu, pełny obrót zmiana o 30Bar.
• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Wspornik rozdzielacza przykręcany do ciągnika za pomocą śrub mocujących podstawę akumulatora
• Materiał wspornika: blacha ocynkowana o grubości 5mm

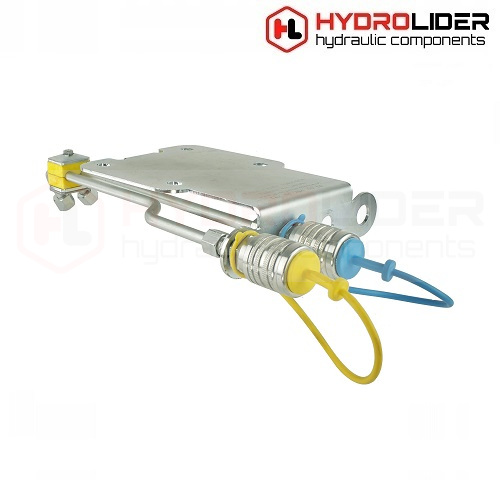

Wspornik tylnych gniazd:

• Montowany między podstawą siedziska a wspornikiem siedziska
• Wyposażony w komplet dwóch gniazd, kolorowe zaślepki przeciwpyłowe, rurki, mocowania do rurek i złącza
• Dwa gniazda typu euro wyprowadzone na tył ciągnika obsłużą jedną sekcję z rozdzielacza hydraulicznego
• Wspornik przykręcany do ciągnika za pomocą śrub mocujących siedzenie kierowcy
• Materiał wspornika: blacha ocynkowana o grubości 5mm

Konstrukcja wspornika umożliwia zamontowanie maksymalnie czterech gniazd, więc w przyszłości można rozbudować hydraulikę o dodatkową sekcję i dodatkową parę gniazd z tyłu ciągnika. Wspornik z kompletem 4 gniazd dostępny jest w ofercie Agricola na innych aukcjach allegro.

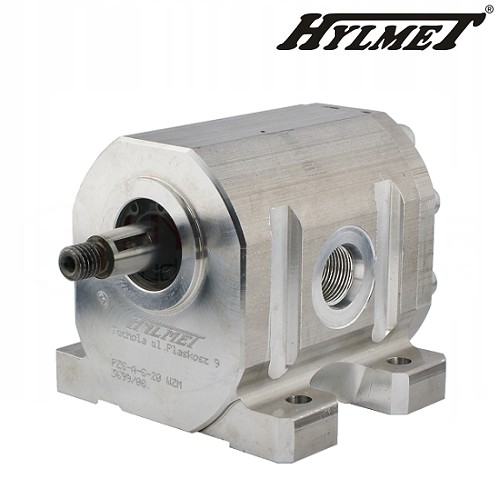

Pompa hydrauliczna:

Polskiej produkcji pompa o wzmocnionym przepływie oleju i możliwością pracy na wysokim ciśnieniu. Przeznaczona do sterowania układem hydraulicznym w Ursusie C-328 i C-330. Polecana w przypadku gdy występują problemy z oryginalną pompą, gdy np. ładowacz lub inne maszyny chodzą zbyt wolno, lub nie mają dość mocy do wykonania zakładanej pracy.

• Wydajność: 32 l/min (przy 1600 obr/min)
• Objętość geometryczna: 20 cm3/obr
• Ciśnienie nominalne: 16MPa
• Ciśnienie maksymalne: 20MPa
• Kierunek obrotów: lewy
• Zakres obrotów: 800 - 2500 (obr/min)
• Gwinty wewnętrzne: M22x1.5
• Korpus: aluminiowy

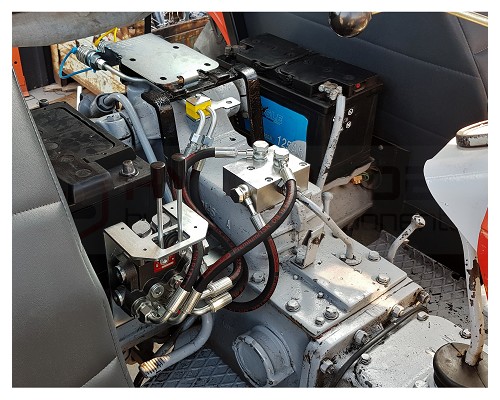

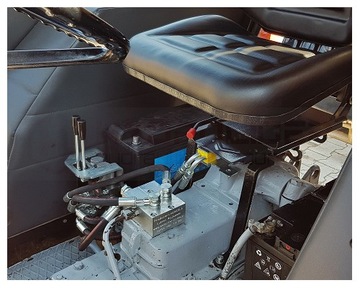

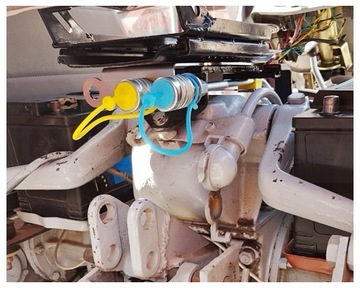

Ilustracje pokazujące zamontowanie zestawu przy rozbudowie hydrauliki w ciągniku Ursus C-330:

Wszystkie elementy układu hydraulicznego prezentowane na przykładach oraz rozbudowane zestawy dostępne są na innych aukcjach w ofercie Agricola.
