ФРЕЗЕРНЫЙ СТАНОК С ЧПУ C2142 ATC ФРЕЗЕРНЫЙ Плоттер 2100x4200 - ПРЕДЗАКАЗ

FREZARKA CNC C2142 ATC

+ Ciężka stabilna wzmocniona konstrukcja maszyny !

+ SZKOLENIE W CENIE !

+ Oprogramowanie UCANCAM V12 CAD/CAM CNC w polskiej wersji !

-----------------------------------------------------------------------------------------------

Stale rozwijamy naszą ofertę, aby sprostać rosnącym wymaganiom naszych klientów. W związku z tym wprowadziliśmy do oferty wiele ploterów CNC w tym serii CORMAK C2142 ATC

Oferowany ploter to precyzyjna maszyna oparta na podzespołach światowych producentów. Dzięki wykorzystanej technologii możemy określać siebie jako jednego z liderów na polskim rynku.

Ploter frezujący CNC przeznaczony jest do obróbki i cięcia materiałów drewnianych, płyt wiórowych, MDF, OSB, sklejek, czy tworzyw sztucznych PCV, plexi,kompozyty typu alucobond, dibond, aluminium i inne metale lekkie. Ploter głównie przeznaczony jest do użytku branży meblarskiej i modelarskiej.

1. Stół roboczy

• Stół sekcyjny z czterema niezależnymi sekcjami podciśnieniowymi, wykonany ze sztywnych i wytrzymałych płyt HPL,
• Każda sekcja posiada otwory, do których poprzez system rur doprowadzane jest podciśnienie z pompy próżniowej,
• Otwory główne w stole podciśnieniowym posiadają zaślepki, dzięki którym można mocować różne formaty materiałów,
• Powierzchnia stołu roboczego pokryta jest siecią kanalików, która pozwala na równomierne rozprowadzenie podciśnienia na całym jego obszarze,
• Posiada rowki umożliwiające również ręczne mocowanie materiału

2. Wrzeciono HQD

• Bezszczotkowe wrzeciono renomowanego producenta wysokiej klasy o mocy 9 kW, zasilane przez falownik, z zabezpieczeniem przeciążeniowym.
• Elektrowrzeciono frezarskie wyposażone w innowacyjny system chłodzenia POWIETRZEM.
• Przystosowane do automatycznej wymiany narzędzi co skraca czas obróbki poprzez brak przestoju związanego z ręczną zmianą frezu.
• Automatyzacja pozwala na wykorzystanie wszystkich narzędzi w procesie produkcji bez konieczności kalibracji i zatrzymania cyklu produkcji

3.Napęd

• Energooszczędne napędy wysokiej klasy Serwonapędy Leadshine o mocy 1500W i wysokim momencie trzymającym (Podwójny na osi Y)

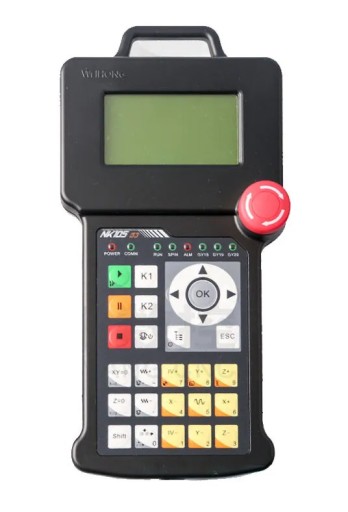

• kontrolowane przez cyfrowy sterownik NK-105 G3 zapewniają doskonałej jakości obróbkę przy zachowaniu wysokich prędkości roboczych w poszczególnych kierunkach.
• Bezszczotkowe silniki servo  napędzające osie X, Y przenoszą napęd poprzez wysokiej klasy przekładnie planetarne.
• Oś Z gdzie kluczowe znaczenie ma precyzja pozycjonowania, napędzana jest przez wzmocnioną śrubę kulową.
• Przemieszczanie bramy wzdłuż osi X i Y odbywa się za pośrednictwem listw prowadzących HIWIN i kół zębatych o skośnym uzębieniu, które gwarantują wieloletnią bezawaryjną pracę, zostały wykonane z wysokiej jakości utwardzanej i hartowanej stali.
• Zastosowane we wszystkich osiach profesjonalne szyny trapezowe marki HIWIN poddawane są kontroli zgodności, a procedury testowe przeprowadzane są na każdym etapie montażu.
• Centralny bezobsługowy system smarowania najważniejszych ruchomych elementów: wózków i śruby kulowej. Pozwala to na oszczędność czasu i ochronę najważniejszych ruchomych podzespołów.

4. Konstrukcja

• Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
• Sztywna konstrukcja stołu , wykonana z żebrowanej stali wyklucza powstawanie drgań podczas procesu produkcji.

5. Magazyn 8 narzędzi + czujnik pomiaru narzędzia

• Maszyna wyposażona jest w 8-pozycyjny liniowy magazyn narzędzi, zestaw stożków ISO30 oraz tuleje ER32
• W komplecie oprawki: ISO30 i tulejki do mocowania narzędzi o wymiarach:

  1/2" - 6 szt.; 1/8" - 2 szt.; 3-4mm - 2 szt.; 5-6mm - 4 szt.; 7-8mm - 2 szt.; 9-10mm - 2 szt.

• Każda frezarka CNC wyposażona jest w precyzyjny czujnik wysokości narzędzia osi  Z, który eliminuje czas na poprawki pomiarów po każdej wymianie narzędzia.

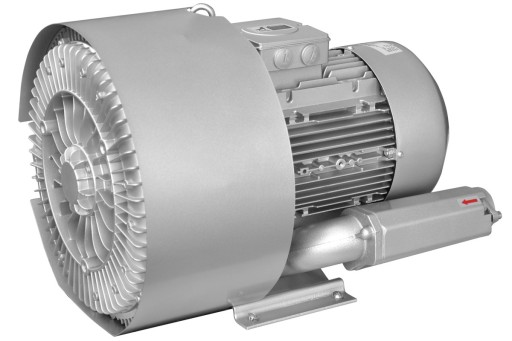

6. Pompa podciśnieniowa i stopa odciągowa

• Zastosowanie pompy próżniowej znacznie zwiększa siłę mocowania obrabianych detali na stole maszyny, dzięki czemu materiał nie przemieszcza się.
• 4 niezależne sekcje podciśnieniowe.
• Stopa odciągowa poruszana pneumatycznie, umieszczona jest przy wrzecionie umożliwia podłączenie każdego odciągu wiórów zachowując czystość obróbki, bezpieczeństwo i jednocześnie zachowując precyzję pracy.

Parametry techniczne

• Pole Robocze: 2100x3200 mm
• Oś Z: 300 mm
• Konstrukcja: Ramię - odlew żeliwny / stół - stal spawana
• Napędy: Serwonapędy Leadshine o mocy 1500W
• Stół: teowy / hybrydowy
• Moc wrzeciona: 9 kW
• Wrzeciono: HQD chłodzone powietrzem (opcjonalnie mgła olejowa)
• Obroty wrzeciona: od 6000 do 24000 obr/min
• Zasilenie: 400 V, sprężone powietrze min. 8 bar
• Dokładność re-pozycjonowania: 0,01 mm
• Łożyskowanie liniowe: szyny trapezowe, wózki Hiwin
• Mocowanie materiału: próżniowe, hybrydowe
• Pompa: próżniowa 2x7,5 kW (opcjonalnie)
• Oprogramowanie: UCanCAM V12 w polskiej wersji językowej
• Wymiary: 4070 x 2870 x 1900 mm
• Waga: 2050 kg
