Бесконтактный датчик жидкости XKC-Y25-PNP 5-12В

Bezdotykowy czujnik poziomu cieczy, materiałów sypkich XKC-Y25-PNP wersja 5-12V

Opis przedmiotu

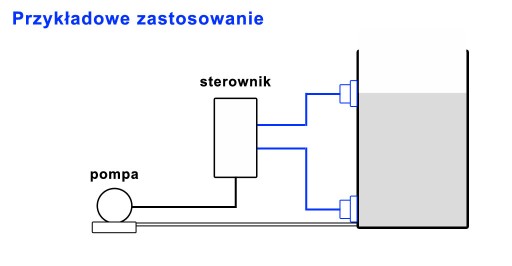

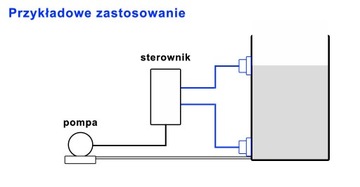

Bezdotykowy czujnik poziomu cieczy i płynów, nie wymaga kontaktu fizycznego z cieczą, którą może być np. kwas. Czujnik umożliwia wykrycie czy w zbiorniku jest na danym poziomie ciecz. Warunkiem tylko jest to, aby zbiornik nie był metaliczny. Podłączenie kilku czujników umożliwi precyzyjne określenie ilości materiału w zbiorniku.

Moduł czujnika jest w 100% nowy, nie używany.

Parametry modułu:

• Model: XKC-Y25-PNP
• Rodzaj czujnika: bezdotykowy
• Napięcie wejściowe (InVCC): DC 5-12V
• Prąd: 5mA
• Napięcie wyjściowe (stan wysoki): 0V
• Napięcie wyjściowe (stan niski): InVCC
• Prąd wyjściowy: 1-100mA
• Czas reakcji: 500ms
• Temperatura pracy: 0 - 105°C
• Grubość zbiornika: 0 -13 mm
• Wilgotność: 5-100%
• Materiał: ABS
• Ochrona: IP67
• Średnica czujnika: 28 mm
• Wysokość czujnika: 16,9 mm
• Długość przewodu: 100 mm

Przykładowe podłączenie przekaźnika 12V (wyzwalanie stanem wysokim)

Zasilanie 12V czujnika i modułu przekaźnika.

Wykrycie cieczy przez czujnik powoduje załączenie się modułu przekaźnika.

Podłączenie złącza NO/NC do masy, powoduje działanie odwrotne: ciągłą pracę modułu przekaźnika, a w momencie wykrycia cieczy, wyłączenie modułu.
