ЭЛЕКТРОДВИГАТЕЛЬ 1,1 кВт 400 В И РЕГУЛЯТОР СКОРОСТИ ВЕКТОРНЫЙ ИНВЕРТОР

SILNIK ELEKTRYCZNY 3-FAZOWY 400V 1,1 kW Z KOŁNIERZEM B35

+ FALOWNIK WEKTOROWY GD20-1R5G-4-EU DO SILNIKÓW 1,1 kW

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.42.50.22.0110.1

Zastosowanie silnika:

Silnik 3-fazowy 380V (400V) G80 ogólnego przeznaczenia o mocy 1,1 kW z kołnierzem B35 o stałej prędkości obrotowej wału na poziomie 1390 (1500) obr/min. W zestawie z falownikiem wektorowym GD20-1R5G-4-EU przeznaczonym do redukcji i precyzyjnego ustawienia obrotów wału silnika.

Silnik ogólnego przeznaczenia przystosowany do pracy ciągłej w przemyśle i rolnictwie. W układach hydraulicznych stosowany do napędu pomp. W układach mechanicznych do wprowadzenia w ruch obrotowyinnych elementów układu np. żmijek, podajników, taśmociągów, pasów transmisyjnych, wentylatorów i innych.

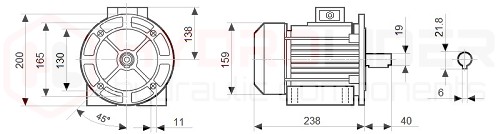

Dane techniczne:

• Typ silnika: AHC 80 3-4
• Wielkość mechaniczna: G80
• Symbol silnika: 1.42.10.011
• Moc (kW): 1,1
• Moment znamionowy (Nm): 7,56
• Prąd (A): 2,67
• Napięcie (V): 400 (380)
• Prędkość obrotu (obr/min): 1390 (norma 1500)
• Kierunek obrotu wału: prawy lub lewy (w zależności od podłączenia kabli)
• Średnica wału (mm): 19
• Zabezpieczenie wału: klin
• Uszczelnienie (wodoszczelność): IP55 (obustronne)
• Kołnierz do mocowania łącznika dzwonowego: typ B35 na wyposażeniu
• Łapy mocujące do podstawy: w zestawie
• Obudowa: aluminium
• Uzwojenie: miedź

Zastosowanie falownika:

Falownik charakteryzuje się bardzo dobrym wyposażeniem w skład którego wchodzą: filtr EMC kategorii C3, moduł dynamicznego hamowania, zintegrowany panel operatorski LED oraz komunikacja RS485 z protokołem ModbusRTU. Został tak zaprojektowany, aby jego montaż i uruchomienie zajmowały jak najmniej czasu. Idealny dla tych, którzy poszukują falownika o sporych możliwościach w przystępnej cenie.

WEJŚCIE ZASILANIA:

• Napięcie wejściowe (V): AC 3-fazowe 380 V (-15%) ~440 V (+10%)
• Częstotliwość (Hz): 50 Hz lub 60 Hz (dopuszczalny zakres 47~63 Hz)

WYJŚCIE MOCY:

• Napięcie wyjściowe (V): AC 3-fazowe 380-440 V
• Prąd wyjściowy (A): 4,2 A
• Moc wyjściowa (kW): 1,5 kW

CHARAKTERYSTYKA:

• Wodoszczelność: IP20
• Maksymalna częstotliwość wyjściowa 400 Hz
• Komunikacja RS485 z protokołem Modbus RTU
• Funkcja regulacji momentu
• Szeroka gama zabezpieczeń
• Historia 5 ostatnich stanów awaryjnych z pamięcią parametrów pracy z 3 ostatnich wyłączeń awaryjnych
• Wbudowany specjalny tryb regulacji napięcia wyjściowego niezależnie od ustawionego U/f
• Funkcja lotnego startu doskonale sprawdzająca się przy starcie z wirującym obciążeniem, np. wentylatorem
• Wbudowany filtr przeciwzakłóceniowy EMC kategorii C3 z możliwością odłączenia kondensatorów Y filtra dla zmniejszenia prądów upływowych (przeciwdziała niepożądanemu wyzwalaniu wyłączników różnicowoprądowych)
• Wbudowany regulator PID z funkcją uśpienia umożliwia automatyczne sterowanie np. pompami i wentylatorami
• Wbudowany moduł hamujący
• Sterowanie dwu- i trójprzewodowe
• Licznik czasu pracy

WEJŚCIA I WYJŚCIA CYFROWE:

• Cztery wejścia cyfrowe stałe, z ustawianą logiką wejść: dodatnią lub ujemną, zakres napięć 24 VDC
• Jedno szybkie wejście cyfrowe HDI, 24 VDC
• Programowalne funkcje wejść i wyjść cyfrowych, w tym funkcja licznika
• Jedno wyjście przekaźnikowe przełączające (SPDT), wielofunkcyjne
• Możliwość dowolnego kształtowania polaryzacji wejść/wyjść (słowem bitowym)

WEJŚCIA I WYJŚCIA ANALOGOWE:

• Dwa wejścia analogowe, domyślnie 0-10 V, ustawiany typ wejścia - napięciowe lub prądowe.
• Skalowanie charakterystyki wejścia według potrzeb przez podanie współrzędnych początku i końca zakresu wejścia
• Dwa wyjścia analogowe 0-10 lub 0-20 mA, ustawiana charakterystyka wyjścia, wybierana zmienna monitorowana
• Wbudowany potencjometr podłączony do niezależnego wewnętrznego wejścia (zaciski nie wyprowadzone na listwę), ustawiana charakterystyka jak dla pozostałych wejść analogowych

INSTRUKCJE I CERTYFIKATY:

• Instrukcja montażu w języku polskim w opakowaniu razem z produktem.
• Możliwość wysłania na wskazany e-mail karty katalogowej producenta w języku angielskim.
• Produkt posiada wszystkie niezbędne certyfikaty zezwalające na handel i użytkowanie w Unii Europejskiej.
• Certyfikaty: RoHS, TÜV, CE
