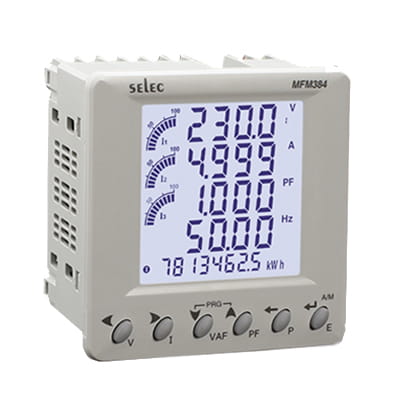

Miernik parametrów sieci MFM384-C-CU-MID Selec

Miernik parametrów sieci MFM 384-C-CU-MID

Producent: Selec

Funkcje:

• 3Ø (rzeczywisty RMS) napięcie
• 3Ø (rzeczywisty RMS) prąd
• 3Ø moc
• 3Ø współczynnik mocy
• częstotliwość
• energia
• programowalny CT/PT
• wyjście impulsowe

Komunikacja: Modbus RS485

Rodzaj pomiaru: półpośredni, pośredni

Informacje dodatkowe: certyfikat MID (wg europejskiej dyrektywy 2014/32/EU, może być stosowany do rozliczeń z zakładami energetycznymi, w przemyśle, czy jako podlicznik)

UWAGA!

Po wejściu w tryb konfiguracji urządzenia, jeśli którykolwiek z niżej wymienionych parametrów zostanie zmieniony, użytkownik ma 15 minut na dokończenie konfiguracji ustawień. Po upływie 15 minut parametry te zostaną zablokowane na możliwość wszelkich ewentualnych zmian ustawień.

Wyłączenie i włączenie zasilania urządzenia również spowoduje blokadę ustawień. Miernik będzie mógł być odblokowany jedynie po odesłaniu do fabryki.

Parametry, które podlegają blokadzie po 15 minutach od rozpoczęcia programowania:

• wybór sieci (Network selection)
• przekładnia prądowa pierwotna (CT Primary)
• przekładnia prądowa wtórna (CT Secondary)
• przekładnia napięciowa pierwotna (PT Primary)
• przekładnia napięciowa wtórna (PT Secondary)
• ustawienia fabryczne (Factory default)
• reset energii( Energy reset)

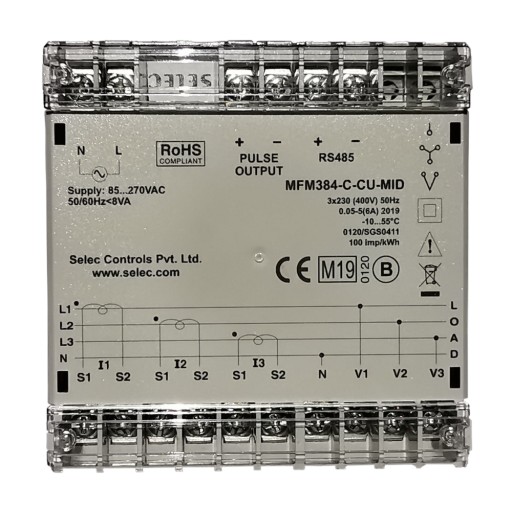

Rodzaj wejścia:

• 3Ø – 3/4 przewody, 2Ø – 3 przewody,
• 1Ø – 2przewody

Nominalny prąd wejściowy: 10mA – 5A (6A max)

(zewnętrzny CT musi być podłączony przy prądzie większym niż 5A)

Częstotliwość: 45 do 65 Hz

CT podstawowy: 1A/5A do 10.000A / Uwaga: 1A lub 5A zależy od CT drugorzędnego

CT drugorzędny: 1A lub 5A

PT podstawowy: 100V do 5000 kV

PT drugorzędny: 100 do 500V AC (fazowo)

Obciążenie (max): 0.5VA max na fazę @ 5A

Klasa dokładności:

• klasa 0.5 dla energii aktywnej/reaktywnej/widocznej
• klasa 0.5 dla mocy aktywnej/reaktywnej/widocznej
• 0.5% z FS dla VL-L, VL-N, Avg.VL-N, Avg.VL-L, I, Avg.I
• 0.1% z FS dla częstotliwości
• ±0.01 dla współczynnika mocy i średniego współczynnika mocy

LCD / wskazanie parametru: wyświetlanie numeryczne dla wszystkich mierzonych parametrów

Napięcie zasilania: 85 do 270V AC

Wejściowe napięcie znamionowe:

• 11 do 300V AC max faza na neutral, 50/60Hz
• 19 do 519V AC max faza na faza, 50/60Hz

Wyjście:

• wyjście impulsowe: zakres napięcia – 24V DC
• prądowa – 100 mA max
• szerokość impulsu: 100 ms ± 50ms.
