Szybkozłączka do Form Wtryskowych LÜDECKE DN 9 z króćcem pod kątem 45° do węża fi 13 - bez objemy - z zaworem i iglicą - ESH 13 T-45AB - Odpowiednik HASCO Z 8, PARKER/RECTUS Seria 11

Szybkozłączki z serii ESH o DN 9 i średnicy wtyku 13 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia.

Część T-45AB posiada z jednej strony gniazdo szybkozłączki,  a z drugiej króciec do węża pod kątem 45° przeznaczony do szybkiego montażu. Króciec w wersji do węży typu PARKER Pusch-Lock, GATES Lock-on, montaż bez obejmy. Gniazda te w wersji z zaworem można łączyć zarówno z wtykami z zaworem, jak i bez, gdyż posiadają one iglicę, która otworzy zawór wtyku. W wersji z zaworami, przy rozpięciu medium zostanie w przewodzie

Wykonanie korpusu z mosiądzu, z elementami ze stali szlachetnej i uszczelnineiem z Vitonu.

Kompatybilne z szybkozłączami do regulacji temperatury, o profilu niemieckim (europejskim) HASCO Z 8, PARKER/RECTUS seria 11.

Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.

Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy powietrze.

• Ciśnienie robocze [bar]: 15.
• Temperatura pracy [°C]: od -20 do +200 (olej, powietrze), +150 (woda).
• Materiał przyłącza, korpusu zaworu, zaworu : mosiądz MS 58.
• Materiał tulei odłączającej: mosiądz MS 58.
• Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna
• Medium: powietrze, woda, olej i inne.
• Uszczelnienie: Viton FKM (tzw. guma fluorowa).
• Do węża fi wewnętrzne: 13 mm

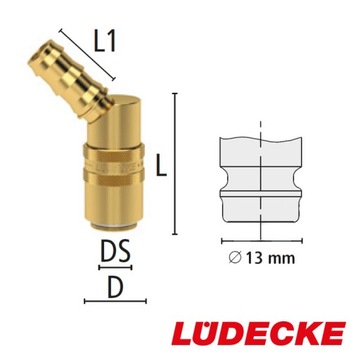

• Długość króćca [L1]: 33 mm
• Długość [L]: 51 mm
• Szerokość całkowita [D]: 22
• Szerokość wtyku [DS]: 13 mm
• Waga: 111 g
• Odpowiednik: HASCO Z 8, PARKER S. 10.
• Numer artykułu: ESH 10 T-45AB

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką.

Krok 1.

Wpięcie wtyku jednym ruchem do gniazda

Krok 2.

Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia.

Krok 3.

Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda.
