BMW X3M F97 LCI УГЛЕРОДНАЯ СИСТЕМА ВПУСКА EVENTURI

BMW F97 X3M F98 X4M

Numer części:

EVE-FX34M-CF-INT : Układ dolotowy BMW F9X X3M/X4M

EVE-FX34M-LCI-INT : Karbonowy układ dolotowy BMW F9X X3M/X4M LCI

EVE-FX34M-PF : Zestaw wymienny filtra panelowego BMW F9X X3M/X4M

Czas przyspieszania: 60-130 mil na godzinę zmniejszony o 0,2 sekundy

Układ dolotowy X3M/X4M firmy BMW, choć na pierwszy rzut oka niepozorny, jest bardzo dobrze zaprojektowanym systemem w danej dostępnej przestrzeni.

Ścieżka przepływu z filtrów do wlotów turbosprężarki jest bardzo bezpośrednia i nie zmienia kierunku tak gwałtownie, jak w przypadku zwykłych konstrukcji skrzyń powietrznych OEM.

Dlatego zamiast całkowitego przeprojektowania skupiliśmy się na udoskonaleniu skrzynki powietrznej OEM z mniej restrykcyjnym przepływem i lepszą wydajnością temperaturową.

Opracowaliśmy zamienne filtry kroplowe wykonane z włókniny siatkowej, które charakteryzują się znacznie większym przepływem w porównaniu do standardowych filtrów papierowych.

Aby pomóc obniżyć temperaturę powietrza wlotowego i wtłoczyć powietrze do airboxa, zaprojektowaliśmy duże przednie czerpaki, które znajdują się za grillami.

Czerpie powietrze z kanałów i skutecznie skutecznie ogranicza wlotową stronę airboxa.

Układ dolotowy Eventuri X3M/X4M składa się z szeregu komponentów zaprojektowanych do określonego celu i wyprodukowanych zgodnie z najwyższymi standardami. Oto szczegóły każdego elementu i etos projektowy, który za nimi stoi:

Każdy układ dolotowy składa się z:

1 x pokrywa skrzynki powietrznej z włókna węglowego

2 x czerpaki powietrza z włókna węglowego

4 x bezpośrednie zamienne filtry powietrza o wysokim przepływie

Wsporniki ze stali nierdzewnej wycinane laserowo

CARBON POKRYWA POWIETRZA

Pokrywa skrzynki powietrznej z włókna węglowego Prepreg została odtworzona przy użyciu tych samych wymiarów, co wersja OEM.

Nad pokrywą jest minimalna przestrzeń, aby zwiększyć jej rozmiar, co mogłoby również zakłócić ścieżkę przepływu powietrza.

Zachowaliśmy więc te same wymiary i bezpośrednią ścieżkę przepływu do filtrów.

Ponieważ pokrywa jest wykonana z węgla, jest cieńsza i lżejsza niż pokrywa standardowa, dzięki czemu dźwięk indukcji silnika jest lepiej słyszalny.

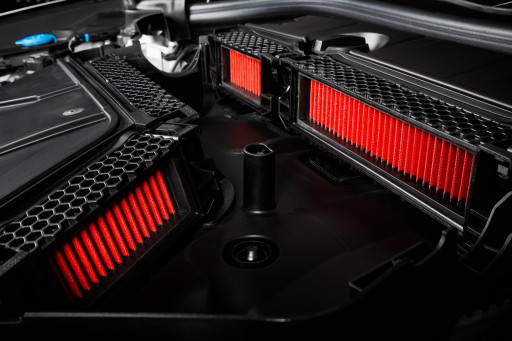

FILTRY WYSOKIEGO PRZEPŁYWU

Opracowaliśmy na nowo filtry panelowe OEM, wykorzystując włókninową siatkę filtracyjną o wysokim przepływie, zamkniętą w bardzo wytrzymałej siatce ze stali nierdzewnej.

Element filtrujący pozwala na mniejsze ograniczenia przy zachowaniu odpowiednich właściwości filtracyjnych.

Siatka jest zamknięta w uretanowej otoczce, która jest bardzo stabilna w wysokich temperaturach i zachowuje swój kształt, aby zapewnić zawsze odpowiednie uszczelnienie.

Każdy zestaw składa się z 2 małych i 2 większych filtrów, które idealnie pasują do wkładów filtracyjnych OEM.

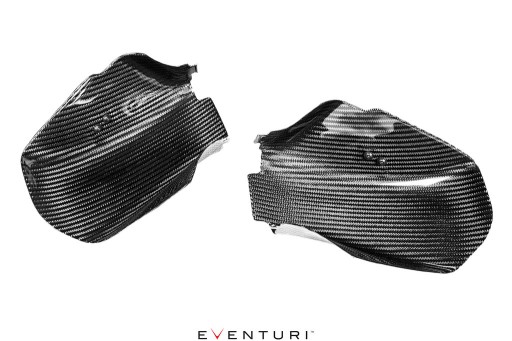

WĘGLOWE WYSZUKIWARKI POWIETRZA

Ostatnimi elementami węglowymi w tym systemie są przednie czerpaki – niezbędne do kierowania powietrza z otoczenia do filtrów.

Szufelki zostały zaprojektowane z myślą o maksymalnej wydajności w kierowaniu napływającego powietrza do otworów kanałów magazynowych. Wiele czerpaków dostępnych na rynku wtórnym ma dużą płaską powierzchnię, prawie prostopadłą do napływającego powietrza – nie nadaje się to do kierowania go do kanałów, ponieważ przepływ powietrza po prostu „uderza” w tę płaską część i tworzy turbulencje.

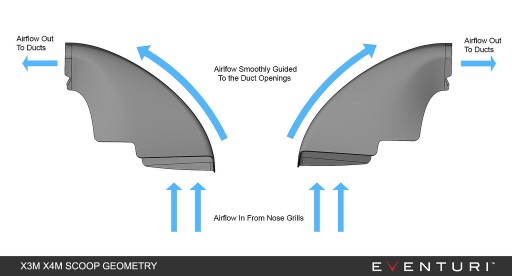

W przeciwieństwie do większości „szufelek” dostępnych na rynku wtórnym, łyżki Eventuri zostały zaprojektowane tak, aby rozciągały się od otworów kanałów magazynowych aż do grilli. Aby uchwycić jak najwięcej powietrza, czerpaki mają taki sam kształt jak zewnętrzne powierzchnie grilla, a następnie płynnie kierują powietrze z otoczenia ciągłą krzywizną do otworów kanałów. Obrazy CAD ilustrujące kształt:

Wtłaczanie powietrza z otoczenia do skrzynki powietrznej zmniejsza przenikanie ciepła i temperaturę powietrza wlotowego.
