Пробка для контроля температуры DN 6 LUDECKE GZ, вырез G 3/8" MS

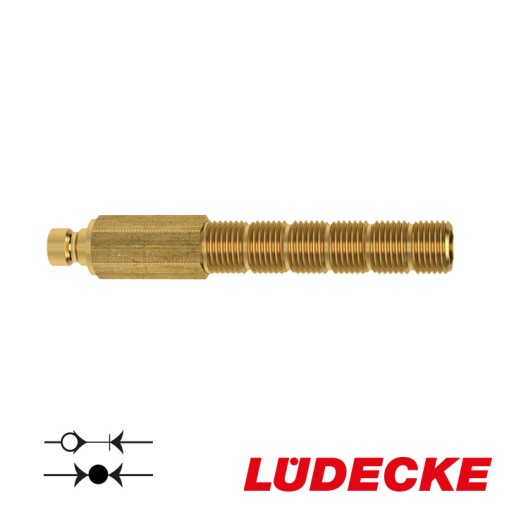

Wtyk Szybkozłączki do Form Wtryskowych LÜDECKE DN 6 z Gwintem Zewnętrznym G 3/8" (ISO 228) do docięcia - ESDM 38-60 NA - Odpowiednik DME 1/4"

Szybkozłączki z serii ESDM o DN 6 i średnicy wtyku 9,4 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia.

Część ESDM 38-60 NA posiada z jednej strony wtyk, a z drugiej gwint zewnętrzny, walcowy wg ISO 228, przeznaczony do regulacji długości, docięcia. Dla ułatwienia montażu posiada sześciokątny pierścień, do zastosowania klucza przy montażu. Wtyki te nie posiadają zaworu, można je łączyć zarówno z gniazdami z zaworem (jednostronnie odcinające), jak i bez (wolny przelot). Przewód wyposażony w ten wtyk przy rozpięciu będzie ciekł.

Wykonanie korpusu z mosiądzu.

Kompatybilne z szybkozłączami do regulacji temperatury, o profilu międzynarodowym (amerykańskim) DME 1/4".

Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.

Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy powietrze.

W ofercie posiadamy pełen asortyment złączy i szybkozłączek do układów regulacji temperatury stosowanych w przetwórstwie tworzyw sztucznych produkcji LÜDECKE.

• Ciśnienie robocze [bar]: 15.
• Temperatura pracy [°C]: od -20 do +200 (olej, powietrze), +150 (woda).
• Materiał przyłącza, korpusu zaworu: mosiądz MS 58 .
• Medium: powietrze, woda, olej i inne.
• Gwint: ISO 228
• Rozmiar gwintu: 3/8"
• Długość gwintu [L1]: 60 mm
• Długość zwoju [L3]: 10 mm
• Wtyk, rozmiar nominalny: DN 6
• Szerokość wtyku [DS]: 9,4 mm
• Długość wtyku [L2]: 10,5 mm
• Długość całkowita [L]: 100 mm
• Rozmiar klucza [SW]: 17
• Przelot: 6
• Waga: 90 g
• Profil wtyku zgodny z: DME 1/4"
• Numer katalogowy: ESDM 38-60 NA

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką.

Krok 1.

Wpięcie wtyku jednym ruchem do gniazda

Krok 2.

Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia.

Krok 3.

Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda.
