РАСПРЕДЕЛИТЕЛЬ11 НАПОЛЬНОЕ ОТОПЛЕНИЕ ДО ПОЛА

Przedmiotem aukcji jest:

ZESTAW DO OGRZEWANIA PODŁOGOWEGO 11 OBWODÓW Z ZAMONTOWANYMI SIŁOWNIKAMI TERMOELEKTRYCZNYMI I STEROWANIEM EUROSTER

• Rozdzielacz do podłogówki UGP 011 H-210 ASTIBI (w komplecie: złączki D16 PEX 3/4x16, zestaw odpowietrzająco-spustowy)
• Zestaw mieszający AFRISO BTU 501 do ogrzewania podłogowego z zaworem ATM, pompa Grundfos UPM3 Auto
• Siłownik termoelektryczny EUROSTER T1NC x 11 szt.
• Przewodowa listwa sterująca ogrzewaniem podłogowym EUROSTER T6
• Przewodowy programowany sterownik temperatury EUROSTER 6060

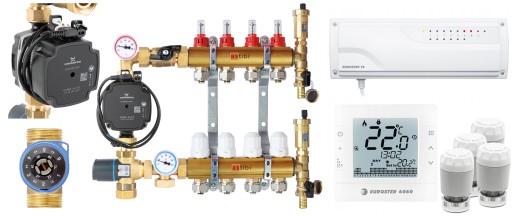

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach.

Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.

W skład zestawu wchodzi:

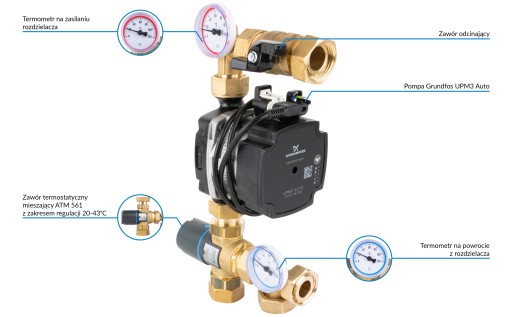

1) Zestaw mieszający AFRISO BTU 501 9050110

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 561 20÷43°C, Kvs 2,5 m3/h
• termometr tarczowy - 2 szt.
• zawór odcinający
• wysokiej klasy pompa energooszczędna GRUNDFOS UPM3 Auto z kablem zasilającym
• nypel mosiężny - 2 szt.
• uszczelki

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne z zamontowanymi siłownikami termoelektrycznymi z kablami przyłączeniowymi M30x1,5 230V
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) Komplet uchwytów montażowych polerowanych o rozstawie 220 mm

PRZEWODOWE STEROWANIE EUROSTER :

• Siłowniki termoelektryczne EUROSTER
• Przewodowa listwa sterująca ogrzewaniem podłogowym do 6 stref EUROSTER T6
• Przewodowy programowany sterownik temperatury EUROSTER 6060

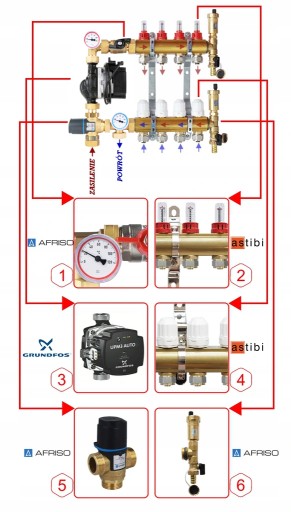

OPIS ZESTAWU

1. Belka z termometrem tarczowym. Zawór kulowy odcinający.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna firmy GRUNDFOS UPM3 AUTO kablem zasilającym.

Dane techniczne:

• Dopuszczalna temperatura cieczy minimalna 0*C, maksymalna + 95*C
• Maksymalna dopuszczalna temperatura otoczenia + 70*C
• Pobór mocy: 5W-52W
• Maksymalne ciśnienie robocze: 10 bar
• Zasilanie: 230V
• Częstotliwość sieciowa: 50/60Hz
• Stopień ochrony: IP44

Długość montażowa: 130mm

Wysokość podnoszenia: 7m

Pompa UPM3 AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.

Wysokiej klasy pompa UPM3 AUTO firmy GRUNDFOS® posiada 4 rodzaje prędkości. Interfejs pompy został zaprojektowany w taki sposób aby jej użytkowanie było łatwe i zrozumiałe. Tą pompą steruje się wewnętrznie (samosterująca) za pomocą trzech opcji sterowania. Interfejs użytkownika posiada jeden przycisk, jedną czerwoną/zieloną diodę sygnalizacyjną oraz cztery żółte diody sygnalizacyjne.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

Dane techniczne Siłownika EUROSTER:

• Napięcie zasilania: 230 V 50 Hz
• Przyłącze (gwint): M30x1,5
• Typ siłownika: NC, normalnie zamknięty
• Pobór energii podczas pracy: 1,2 W
• Maksymalny prąd rozruchowy: 300 mA
• Skok trzpienia: 4,5 mm
• Czas zamknięcia i otwarcia: około 170 sekund
• Stopień/klasa ochrony: IP 54, II klasa ochronności
• Siła zamknięcia: 100 N
• Temperatura czynnika: maksymalnie 100°C0
• Temperatura otoczenia: maksymalnie 60°C
• Temperatura przechowywania: od -25°C do +60°C
• Przewód zasilający: PVC, 2 x 0,75 mm², długość 0,8 m
• Wilgotność: maksymalnie 80%, bez kondensacji pary

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 561 (zakres nastaw. 20÷43°C Kvs. 2,5 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 1".

Uniwersalny, przewodowy moduł sterujący rozdzielaczami instalacji wodnego ogrzewania podłogowego. Steruje niezależnie maksymalnie 24 siłownikami zamontowanymi na rozdzielaczu i daje możliwość szeregowego łączenia modułów w celu obsługi rozbudowanego systemu grzewczego EUROSTER T6

PRZEWODOWE STEROWANIE OGRZEWANIEM PODŁOGOWYM

Euroster T6 to uniwersalny, przewodowy moduł sterujący rozdzielaczami instalacji wodnego ogrzewania podłogowego. Steruje niezależnie maksymalnie 24 siłownikami zamontowanymi na rozdzielaczu podłogowym oraz posiada możliwość wyłączenia kotła oraz pompy obiegowej, jeśli wszystkie obwody grzewcze są wyłączone. Moduł współpracuje z przewodowymi regulatorami pokojowymi Euroster oraz siłownikami elektrotermicznymi normalnie zamkniętymi (NC) na napięcie 230 V. Euroster T6 daje możliwość szeregowego łączenia modułów w celu obsługi rozbudowanego systemu grzewczego.

PODSTAWOWE FUNKCJE

• Urządzenie do sterowania siłownikami zamontowanymi na rozdzielaczu ogrzewania podłogowego wodnego
• Możliwość wyłączenia kotła i pompy obiegowej, jeśli wszystkie obwody grzewcze są wyłączone
• Współpracuje z przewodowymi regulatorami pokojowymi EUROSTER oraz siłownikami elektrotermicznymi normalnie zamkniętymi (NC zasilanie 230 V)
• Sterowanie sześcioma obiegami grzewczymi
• Sterowanie pracą pompy obiegowej
• Sterowanie pracą kotła (przekaźnik przełączny, beznapięciowy)
• Możliwość montażu na szynie DIN, również w szafce elektrycznej
• Możliwość szeregowego łączenia modułów w celu zwiększenia pojemności systemu

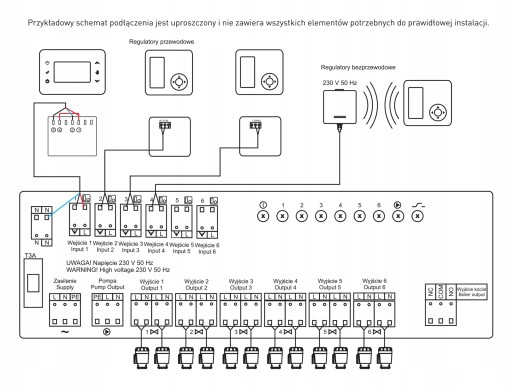

Moduł posiada wyjścia do sterowania pompy i kotła oraz 6 kanałów regulator – siłownik (podwójne złącza do siłowników). Jeśli jest potrzebna większa ilość kanałów, można spiąć dowolną liczbę modułów.

DANE TECHNICZNE

• Urządzenie sterowane: siłowniki zaworów, pompa i kocioł c.o.
• Napięcie zasilania: 230 V 50 Hz
• Maksymalne obciążenie (suma): 3 A 230 V 50 Hz
• Maksymalny pobór mocy: 1,7 W
• Sygnalizacja wizualna: diody LED
• Temperatura pracy: od +5°C do +40°C
• Temperatura przechowywania: od 0°C do +65°C
• Stopień ochrony: IP 40, II klasa ochronności
• Kolor: biały
• Sposób montażu: naścienny, kołki rozporowe lub szyna DIN
• Masa modułu z przewodem zasilającym: 356 g
• Normy, aprobaty, certyfikaty: zgodność z dyrektywami EMC i LVD, ROHS

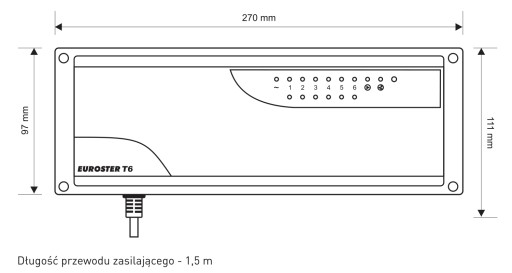

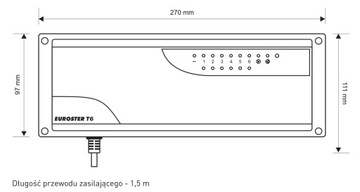

• Wymiary: szer./wys./gł. (mm): 270/97/50

ZAWARTOŚĆ ZESTAWU

• moduł T6 z przewodem zasilającym,
• kołki rozporowe,
• instrukcja

Przewodowy, programowany sterownik temperatury z dużym ekranem współpracujący z gazowymi kotłami c.o. oraz innymi urządzeniami grzewczymi EUROSTER 6060

Posiada wysokiej klasy wyświetlacz LCD z regulowanym kontrastem.

PODSTAWOWE FUNKCJE REGULATORA

• Trzy poziomy temperatury: komfortowa, ekonomiczna, obniżona (poza domem)
• Duży, czytelny, podświetlany wyświetlacz LCD
• Programowanie zakresów z dokładnością do 0,5 godziny
• Szereg użytecznych funkcji: chwilowa nastawa temperatury, funkcja blokady klawiatury, temperatura stała, tryb wakacyjny, sygnalizacja rozładowanych baterii
• Odczyt temperatury z dokładnością do 0,1°C
• Możliwość wyłączenia regulatora po sezonie grzewczym z załączoną temperaturą przeciwzamrożeniową
• Korekta wskazań temperatury
• Regulacja kontrastu wyświetlacza
• Zegar 24-godzinny
• Wejście do podłączenia kontaktu okiennego (funkcja wietrzenia) z możliwością wyboru stanu aktywnego (NC/NO)

DANE TECHNICZNE

• Urządzenie sterowane: systemy grzewcze
• Napięcie zasilania: 3 V - 2 baterie alkaliczne AA
• Maksymalne obciążenie: 10 (3,5) A 250 V 50Hz
• Wyjście regulatora: przekaźnikowe, beznapięciowe, SPDT
• Zakres pomiaru temperatury: od 0°C do +50°C
• Zakres regulacji temperatury: od 0°C do +35°C
• Dokładność regulacji temperatury: 0,2°C
• Dokładność wskazań temperatury: 0,1°C
• Zakres histerezy: 0,2/0,4/0,5/0,6/0,8/1,0°C, nastawa domyślna 0,5°C
• Sygnalizacja wizualna: podświetlany wyświetlacz LCD
• Temperatura pracy: od +5°C do +45°C
• Temperatura przechowywania: od 10°C do + 60°C
• Stopień ochrony: IP 20
• Kolor: biały
• Sposób montażu: naścienny, kołki rozporowe
• Masa regulatora bez baterii: 195 g
• Normy, aprobaty, certyfikaty: zgodność z dyrektywami EMC, LVD, RoHS
• Klasa regulatora temperatury: I
• Udział w efektywności energetycznej: 1%
• Wymiary: szer./wys./gł. (mm): 120/112/27

ZAWARTOŚĆ ZESTAWU

• regulator temperatury Euroster 6060,
• kołki rozporowe,
• baterie,
• instrukcja obsługi z gwarancją
