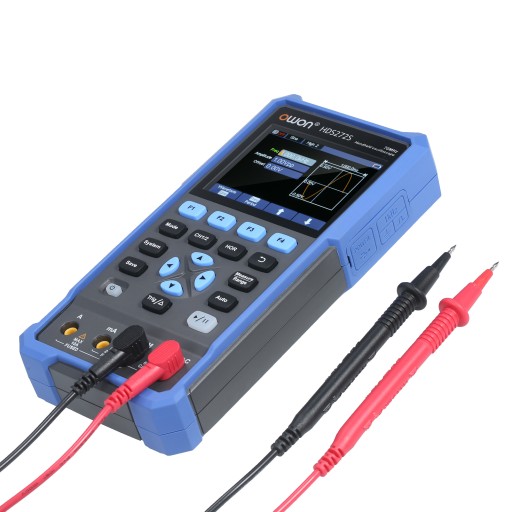

Осциллограф, мультиметр, генератор сигналов, 3-в-1

Cechy:

Wszechstronny ręczny przyrząd testowy-ręczna funkcja oscyloskopu + funkcja cyfrowego multimetru + generator przebiegów, zintegrowany wielofunkcyjny ręczny przyrząd testowy 3-w-1. Jeden przełącznik kluczykowy łatwy w obsłudze, kompaktowy rozmiar ze wspornikiem stojaka do konserwacji na zewnątrz, pomiary na miejscu, konserwacja samochodów, wykrywanie zasilania itp.

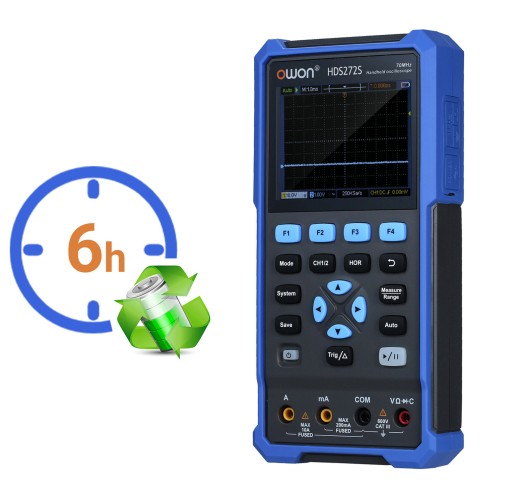

Ergonomiczna konstrukcja -- 3,5-calowy kolorowy wyświetlacz LCD o wysokiej rozdzielczości i wysokim kontraście; Wysoka niezawodność z funkcją samokalibracji; SCPI obsługiwany przez interfejs USB Type-C umożliwia analizowanie i drukowanie danych z oscyloskopu. 2 szt. 2200 mAh 18650 baterii litowej, mniej niż 3 W pobór mocy może pracować nieprzerwanie przez około 6 godzin; Dołączony kabel USB typu C do wygodnego ładowania.

Główna funkcja oscyloskopu cyfrowego - 2-kanałowe wejście, szerokość pasma 70 MHz, częstotliwość próbkowania 250 MSa/s w czasie rzeczywistym, maksymalna długość rekordu 8 k. Funkcja pomiaru kursora; Wiele funkcji automatycznego pomiaru; funkcja XY; Jedna kluczowa funkcja automatycznego ustawiania, łatwa do wykrycia i debugowania.

Cyfrowy ręczny multimetr -- Auto zakres 20000 zliczeń multimetr prawdziwej wartości RMS z funkcją zatrzymania może być używany do pomiaru standardowego napięcia, prądu, rezystancji, diody, pojemności i testu ciągłości, łatwy do wykrycia i debugowania. Maksymalne napięcie wejściowe AC 750 V, DC 1000 V; Niezależne wejście multimetru i oscyloskopu obsługuje funkcję pomiaru względnego.

Generator przebiegów-maksymalna częstotliwość wyjściowa 25 MHz, rozdzielczość 0,1 Hz; 14-bitowa rozdzielczość pionowa, wysoka częstotliwość próbkowania 125MSa/s; Długość fali 8K, maksymalna amplituda wyjściowa 5Vpp. Wyjście sinusoidalne, prostokątne, rampowe, impulsowe i wbudowane specjalne przebiegi.

Specyfikacja:

Marka: OWON

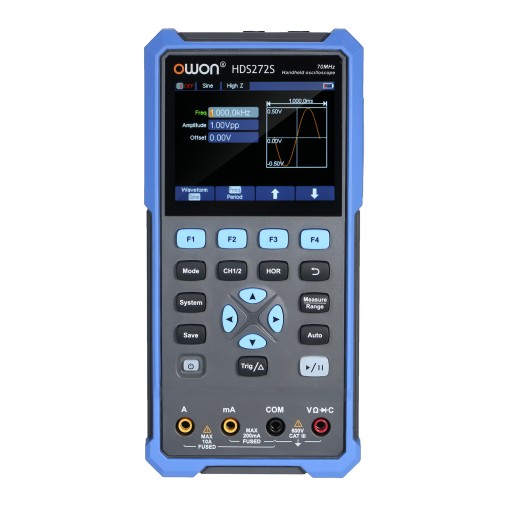

Model: HDS272S

Funkcja: Oscyloskop + multimetr + generator przebiegów

Wtyczka: UE

Bateria: 2*2200 mAh 18650 bateria litowa;

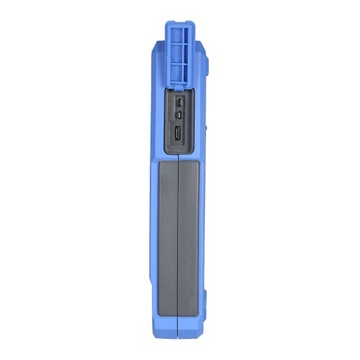

Metoda ładowania: USB typu C

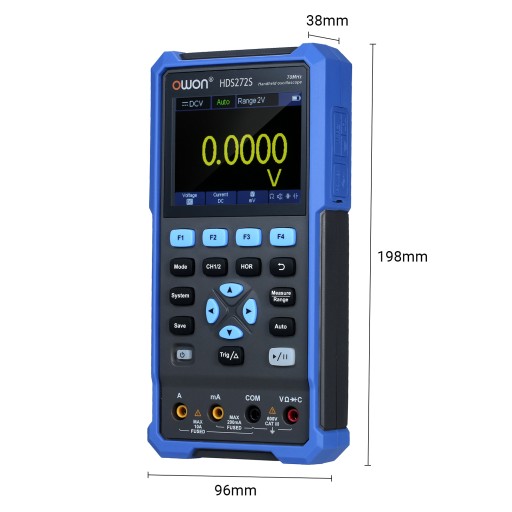

Rozmiar produktu: 198*96*38mm

Waga produktu: Ok. 0,6kg (urządzenie główne, bez baterii)

Specyfikacje oscyloskopu:

Przepustowość: 70 MHz

Limit przepustowości (typowy): 20 MHz

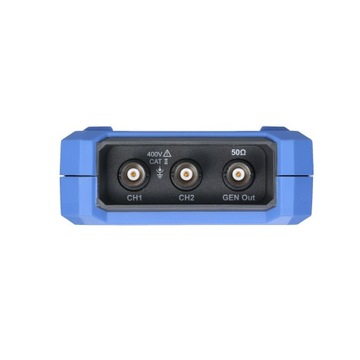

Kanały: oscyloskop 2-CH + generator 1-CH

Częstotliwość próbkowania: 250MSa/s

Długość rekordu: 8K

Rozdzielczość pionowa: 8 bitów

Model akwizycji: normalny, wykrywanie szczytów

Wyświetlacz: 3,5-calowy LCD

Częstotliwość odświeżania przebiegu: 10 000 wfrms/s

Sprzężenie wejściowe: DC, AC i uziemienie

Impedancja wejściowa: 1 MΩ±2%, równolegle z 16pF±10pF

Współczynniki tłumienia sondy: 1X,10X,100X,1000X

Maks. Napięcie wejściowe: 400V (DC+AC, PK-PK, impedancja wejściowa 1MΩ) (tłumienie sondy 10:1)

Skala pozioma: 5ns/działkę - 500s/działkę, krok 1 - 2 - 5

Czułość pionowa: 10mV/dz - 10V/dz

Typ wyzwalacza: Krawędź

Tryby wyzwalania: automatyczny, normalny, pojedynczy

Pomiar automatyczny: częstotliwość, okres, amplituda, maks., min., średnia, PK-PK

Interfejs komunikacyjny: USB typu C

Multimetr (standardowy):

Maks. Rozdzielczość: 20 000 zliczeń

Tryb testowania: test napięcia, prądu, rezystancji, pojemności, diody i ciągłości

Impedancja wejściowa: 10MΩ

Maksymalne napięcie wejściowe: AC 750 V, DC 1000 V

Maksymalny prąd wejściowy: DC: 10A AC: 10A

Dioda: 0 - 2V

Generator przebiegów:

Kanał: 1-CH

Rozdzielczość pionowa: 14 bitów

Długość przebiegu: 8K

Częstotliwość próbkowania: 125MSa/s

Wyjście częstotliwościowe:

Sinus: 0.1Hz - 25MHz

Kwadrat: 0.1Hz - 10MHz

Rampa: 0.1Hz - 1MHz

Impuls: 0.1Hz - 5MHz

Arbitralne: 0,1 Hz - 5 MHz

Zakres amplitudy: 20mVpp-5Vpp

Impedancja wyjściowa: 50Ω

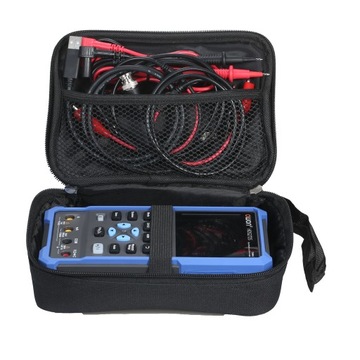

Lista rzeczy do spakowania:

1 * ręczny multimetr oscyloskopu cyfrowego;

1 * Szybki przewodnik

1 * kabel USB

1 * Regulacja sondy

1 * przewód multimetru

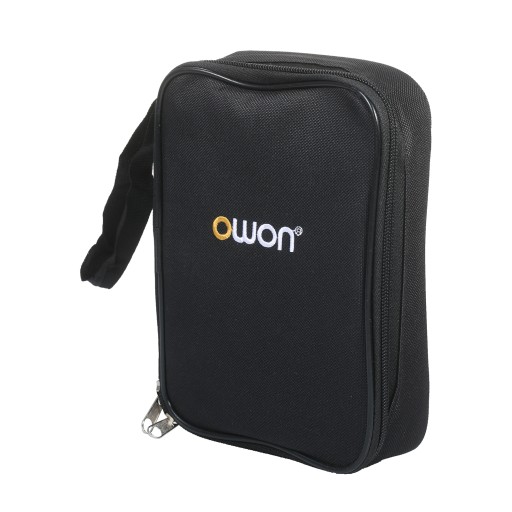

1 * miękka torba;

1 * śrubokręt

1 * Sonda

1 * BNC na zacisk krokodylkowy
