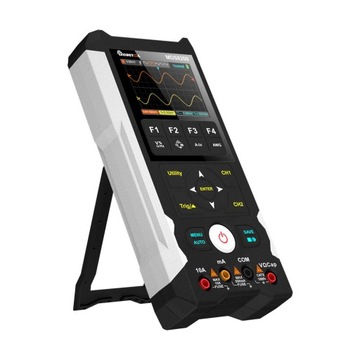

OSCYLOSKOP MULTIMETR GRAFICZNY GENERATOR MDS8209

MULTIMETR GRAFICZNY MUSTOOL® MDS8209 z PEŁNYMI FUNKCJAMI OSCYLOSKOPU oraz GENERATORA PRZEBIEGÓW

(3 w 1: Multimetr i Oscyloskop i Generator Przebiegów. Idealny zarówno dla profesjonalistów i początkujących)

✅ Oscyloskop + Multimetr + Generator przebiegów 3 w 1

✅ Pasmo analogowe 80MHz

✅ Częstotliwość próbkowania 250MSa/s

✅ Wybór poświaty

✅ Podgląd kształtu fali AI

✅ Funkcja samokalibracji

✅ Obsługa szybkiego ładowania DC 15W (w zestawie z szybką ładowarką)

✅ Obsługa analizy oprogramowania komputerowego

✅ 2,8-calowy kolorowy wyświetlacz LCD TFT o rozdzielczości 320x240 pikseli

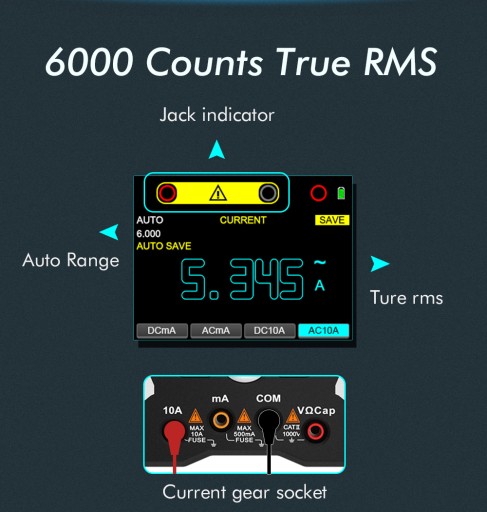

✅ 6000 zliczeń multimetru o dużej pojemności RMS

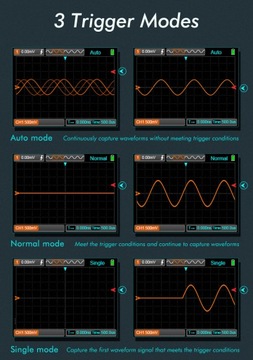

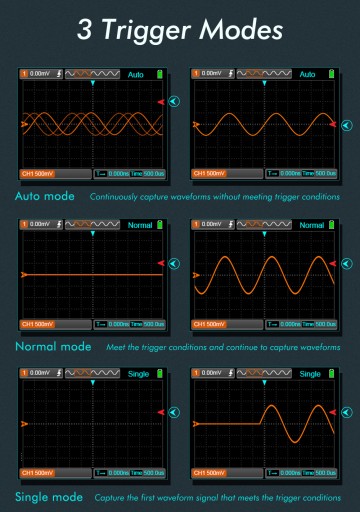

✅ 3 tryby wyzwalania: tryb automatyczny, tryb normalny, tryb pojedynczy

✅ Nie ma przesady w stwierdzeniu, że MDS8209 jest jednym z najlepszych przenośnych narzędzi testowych 3 w 1 (w tym przedziale cenowym).

 CECHY GŁÓWNE:

✓ Rozdzielczość wyświetlacza: 320 (w poziomie) x 240 (w pionie) pikseli

✓ Rozmiar wyświetlacza: kolorowy ekran TFT o przekątnej 2,8 cala po przekątnej

✓ Wyświetl czas podświetlenia: tak nastawny

✓ Wyświetl jasność podświetlenia: tak nastawny

✓ Zasilacz: AC 100V〜240V、50Hz〜60Hz; szybkie ładowanie DC 15W

✓ Pobór mocy całej maszyny: zakres oscyloskopu≤400mA, zakres multimetru ≤200mA

✓ Bateria: bateria litowa 18650 2000 mAh x 2

✓ Wskaźnik poziomu baterii: Tak

✓ Automatyczne uśpienie: tak, czas można regulować lub wyłączyć, a przed snem pojawi się monit dźwiękowy lub wyświetlacz.

✓ Monit dźwiękowy: włączanie/wyłączanie opcjonalne; istnieje wiele rodzajów monitów głosowych, takich jak dźwięk przycisków, dźwięk alarmu wysokiego ciśnienia lub przekroczenia zakresu podczas pomiaru, a także niektóre głosy AI, które można dodać itp.

Aby wyłączyć dźwięk, możesz wyłączyć dźwięk całej maszyny lub po prostu wyłączyć wybrany dźwięk.

✓ Czas użycia: ok. 10 godzin dla zakresu oscyloskopu, ok. 20 godzin dla zakresu multimetru

✓ Środowisko działania: 0℃〜40℃, <75% wilgotności względnej

✓ Warunki przechowywania: -10℃~60℃, <90% wilgotności względnej

✓ Wymiary: 100 mm x 210 mm x 40 mm (dł. × szer. × wys.)

✓ Waga: 480g

OSCYLOSKOP

✔ Liczba kanałów: kanał CH1, kanał CH2

✔ Pasmo analogowe: 80 MHz (jeden kanał), 50 MHz (dwa kanały)

✔ Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 250MSa/s (pojedynczy kanał), 125MSa/s (dwa kanały)

✔ Interpolacja przebiegu(Sin x) /x

✔ Rekordowa długość: w przypadku pojedynczego kanału maksimum to 6K; w trybie dwukanałowym maksymalna rozdzielczość to 3K

✔ Zakres skali poziomej: 5nS/działkę〜50S/działkę / 1 > 2, 5 kroków

✔ AD konwerter: rozdzielczość 8-bitowa, jednoczesne próbkowanie każdego kanału

✔ Zakres skali pionowej1 X :  10mV/działkę-10V/działkę; 10X: 100mV/dz.-100V/dz

✔ Pionowy zakres pomiarowy±4 siatki

✔ Opcjonalne ograniczenie przepustowości analogowej: 20MHz

✔ Niskie pasmo przenoszenia (-3 dB: )≤10Hz przy BNC

✔ Dokładność wzmocnienia pionowego: ±3% w trybie akwizycji „Normalny” lub „Średni”

✔ Rezystancja wejściowa: 1MΩ/15

✔ Sprzężenie wejściowe: DC, AC , GND

✔ Tłumienie sondy1X , 10X

✔ Współczynnik tłumienia sondy pomocniczej: 1X , 10X , 100X

✔ Napięcie ochrony wejściowej: 300Vpp

✔ Typ wyzwalacza: wyzwalacz krawędziowy

✔ Tryb wyzwalania: automatyczny, pojedynczy, normalny

✔ Poziom wyzwalania: ±4div

✔ Nachylenie wyzwalane krawędzią: zbocze narastające, zbocze opadające, zbocze narastające lub zbocze opadające

✔ Pomiar parametrów napięcia: szczyt do szczytu, RMS, średnia, szczyt, maksimum, minimum

✔ Pomiar parametru czasu: częstotliwość, okres, cykl pracy, szerokość impulsu dodatniego, szerokość impulsu ujemnego

✔ Kursory: różnica napięcia między kursorami, różnica czasu między kursorami

Inteligentna grupa kursorów 1, punkt przechwytywania śledzi bieżący kształt fali, gdy kursor się porusza, a informacje o bieżącej pozycji kursora, różnicy napięcia i różnicy czasu są wyświetlane poniżej.

✔ Analiza widmowa FFT: Tak

✔ Pojemność przechowywania: 2000 grup danych DMM, 200 grup zapisów przebiegów, z menedżerem plików do przechowywania

✔ Filtracja: górnoprzepustowy, dolnoprzepustowy

✔ Operacja matematyczna: FFT

✔ Opcja poświaty: Tak (do wykonania grafiki Lissajous wymagany jest efekt poświaty)

Wybór poświaty jest podzielony na opcjonalne wielopoziomowe

✔ Komunikacja komputerowa w czasie rzeczywistym: komunikacja USB

✔ Powiększenie kształtu fali: Tak

✔ Podgląd przebiegu AI: nad głównym interfejsem dodano małe okno, w którym wyświetlana jest miniatura przebiegu w celu podglądu, oraz wskaźnik wskazujący, że bieżący przebieg w interfejsie głównym znajduje się w określonej pozycji w całym zebranym przebiegu.

MULTIMETR

✔ Napięcie prądu stałego

- niepewność zakresu: 600,0 mV〜1000 V

- niepewność: 0,75% odczytu + 10 cyfr

✔ Napięcie prądu zmiennego

- niepewność zakresu: 600.0mV〜750V (TRMS, zakres częstotliwości: 40Hz〜1KHz)

- niepewność: 1,0% odczytu + 10 cyfr

✔ Prąd stały:

- niepewność zakresu: 60,00mA/500,0mA, 6,000A/10,00A

Zabezpieczenie przed przeciążeniem: bezpiecznik typu bezpiecznik 500mA/250V,10A/250V

- niepewność: 1,2% odczytu + 10 cyfr

✔ Prąd zmienny:

- niepewność zakresu: 60.00mA/500.0mA, 6.000A/10.00A (TRMS) Zabezpieczenie przeciążeniowe: bezpiecznik 500mA/250V,10A/250V

- niepewność: 1,5% odczytu + 10 cyfr

✔ Opór:

- niepewność zakresu: 600,0 Ω ~ 60,00 M

- niepewność: 1,0% odczytu + 5 cyfr

✔ Pojemność:

- niepewność zakresu: 10.00nF〜1.000mF /  1.000mF〜100.0mF

- niepewność: 2,0% odczytu + 10 cyfr / 5,0% odczytu + 10 cyfr

✔ Częstotliwość:

- niepewność zakresu: 10,00 Hz〜10,00 MHz

- niepewność: 1,0% odczytu + 5 cyfr

✔ Próba diody:

napięcie obwodu otwartego wynosi około 3 V, maksymalny prąd testowy wynosi około 2 mA

✔ Test włączania i wyłączania:

≤50Ω sygnał dźwiękowy, ≥600Ω wyświetlacz 0L

GENERATOR PRZEBIEGÓW

✔ Częstotliwość fali:

- Fala sinusoidalna: 1 Hz ~ 5 MHz

- Fale kwadratowe: 1 Hz ~ 500 KHz

- Fala trójkątna: 1 Hz ~ 500 KHz

✔ Amplituda: Wyjście stałoprzecinkowe, maksymalnie 5Vpp (50Ω) ——0Vpp, 0,1Vpp, 0,2Vpp, 0,5Vpp, 1Vpp, 2Vpp, 3Vpp, 5Vpp

✔ Rozdzielczość częstotliwości: 0,2 Hz

✔ Liczba kanałów: 1

✔ Rozdzielczość pionowa: 8 bitowy

✔ Impedancja wyjściowa: 50 Ω

✔ Dokładność szerokości impulsu fal prostokątnych: ±20nS

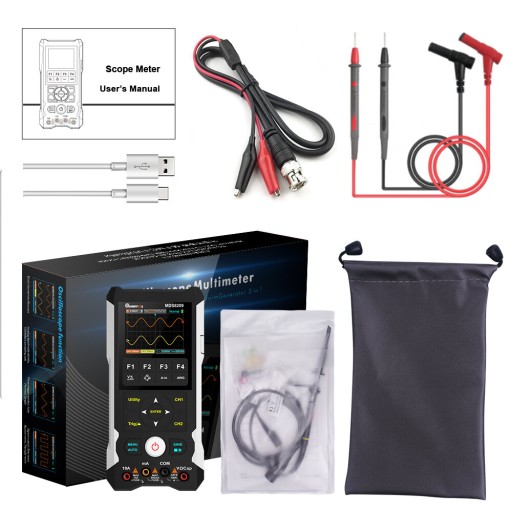

ZESTAW ZAWIERA:

1 x Multimetr / Osycloskop / Generator MDS8209 3w1

1 x Podwójny przewód pomiarowy wtrysku

1 x Sonda zakresu

1 x Przewód zaciskowy wyjścia sygnału

1 x Kabel USB typ-C

1 x Instrukcja obsługi (ang.)

1 x Płócienna torba

1 x Oryginalne opakowanie
