РАСПРЕДЕЛИТЕЛЬ РАДИАТОРА НЕРЖАВЕЮЩИЙ, 6 ЦЕПЕЙ INOX

Rozdzielacz ogrzewania grzejnikowego 6-sekcyjny

DANE TECHNICZNE:

Temperatura pracy: 95°C

Ciśnienie pracy: do 10 bar

Wymiary:

• szerokość: 340 mm
• rozstaw belek: 235 mm

Materiał:

• Belka - stal nierdzerwna
• Korek - mosiądz
• Zawór grzybkowy - mosiądz
• Uchwyt rozdzielacza - stal ocynkowana
• Pokrętło - tworzywo

Produkt zawiera:

2x belka 6-obwodowa

2x uchwyt rozdzielacza ze stali ocynkowanej o rozstawie 235 mm

12x zawór z pokrętłem i nyplami pod złącze eurokonus

2x korek 1" rozdzielacza z uszczelką

Zastosowanie:

Ogrzewanie grzejnikowe jest jednym z najczęściej stosowanych systemów ogrzewania zarówno w nowoczesnym jak i starym budownictwie. Instalacja rozdzielaczowa jest bezpieczniejsza niż tradycyjna trójnikowa. Zapobiegamy przypadkowym wyciekom, ponieważ instalacja nie jest łączona pod wylewką, a do każdego grzejnika dochodzą osobne rury zasilająca i powrotna. Rozwiązanie jest idealne, ponieważ przy rozbudowie instalacji zawsze można dokręcić do rozdzielacza kolejny element, dokładając grzejnik do pomieszczenia, bez konieczności kucia wylewki i szukania pod nią rur.

Rozdzielacz może być stosowany z każdym rodzajem urządzenia grzewczego, w tym kotłów zasypowych na ekogroszek, pellet, olej, kotłów gazowych, pomp ciepła. Posiadanie instalacji ogrzewania podłogowego nie wyklucza posiadania instalacji grzejnikowej w modelu hybrydowym.

W tym przypadku nawet przyszłościowo, można zbudować instalację grzejnikową relatywnie niewielkim kosztem, z myślą o zamontowaniu w przyszłości grzejników. Prezentowane rozdzielacze nadają się do tego idealnie.

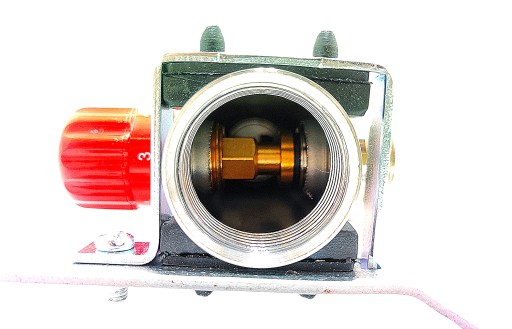

Zawór rozdzielaczowy:

W nowoczesnym budownictwie coraz częściej odchodzi się od instalacji grzejnikowych, tworzonych systemem trójnikowym, a zastępuje systemem rozdzielaczowym znacznie bezpieczniejszym. Pokrętło chodzi płynnie, w celu jego zdjęcia do montażu należy pociągnąć ze znaczną siłą do góry. Nypel redukcyjny jak widać na załączonym zdjęciu jest solidny i gruby, co wyróżnia się na tle konkurencji.

Zawór manualny jest zaworem grzybkowym. Odpowiada za całkowite zamknięcie zaworu w celach serwisowych lub dla nastaw. Regulacja polega na odkręceniu lub dokręceniu pokrętła. Cyfry przedstawione na pokrętle mają na celu informowanie w jakiej pozycji znajduje się zawór. W zależności od ilości obrotów, po regulacji należy wyciągnąć pokrętło i ustawić w wymaganej pozycji 0 - 5.

1 pozycja regulacyjna odpowiada około pół obrotu zaworu. Regulacje zaczynamy od maksymalnie zamkniętego zaworu. Półtorej obrotu odpowiada połowie maksymalnego otwarcia.

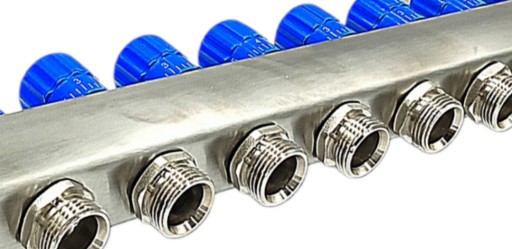

Belka rozdzielaczowa:

Gwinty:

• góra, dół - 1/2"
• boczne - 1"

Rozstaw otworów: 50 mm

Produkt to belka z otworami na przelot (jeden od góry i jeden od dołu). Rozstaw otworów to 50mm - jest szerszy ze względu na łatwiejszy montaż zaworów, wkładek, siłowników termoelektronicznych, uchwytów rozdzielaczowych, daje również więcej miejsca dla użytkownika i zmiany nastaw. Stal nierdzewna jest solidna i jednolita, bez ubytków i defektów.

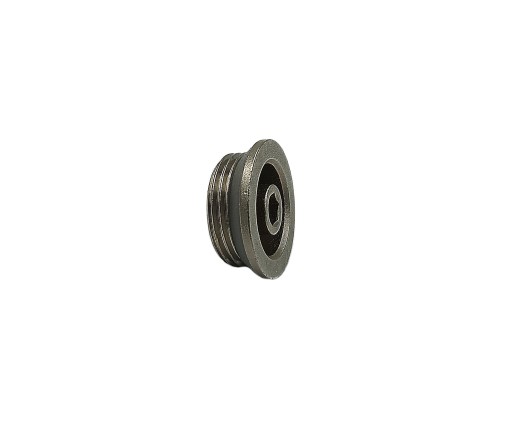

Korek rozdzielacza

Jest to element, który zamyka przelot z drugiej strony belki. Po odkręceniu korka, instalację można modyfikować i rozbudowywać. Korek posiada grubą uszczelkę dociskową. W centralnej części korka, po zewnętrznej stronie, znajduje się otwór na klucz sześciokątny typu imbus, dla ułatwienia w montażu i demontażu. Całość jest solidna i estetycznie wykończona.
