TUNEL ROZSĄCZAJĄCY 300L DRENAŻ Ściek Woda Aquabin

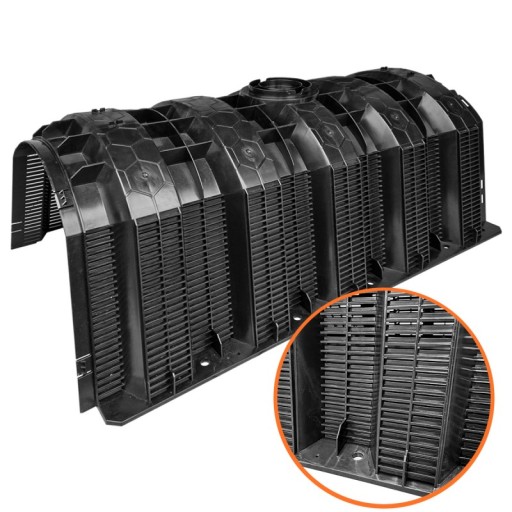

Aquabin Tunel drenażowy 300L tunel rozsączający ścieki deszczówka

Nowa generacja tradycyjnego drenażu przydomowej oczyszczalni ścieków!

Maksymalnie 24 tunele w ce nie  1 wy sył ki - PALETY

Tunele rozsączające - tunele drenażowe o pojemności 300L przeznaczone do rozsączania w gruncie ścieków zawierających zanieczyszczenia z gospodarstw domowych. Budowa tuneli Aquabin, pozwala również na wykorzystanie ich do magazynowania i rozsączania wód opadowych.

Tunel drenażowy układamy w gruncie tworząc grawitacyjne złoża rozsączające. Na ścianach bocznych tunel 300L posiada podłużne szczeliny, którymi ścieki lub woda deszczowa mogą być rozsączane w glebie.

Tunele rozsączające 300L wykonane zostały z PEHD (wytrzymały polietylen wysokiej gęstości) metodą wtrysku tworzyw sztucznych. Użyta metoda produkcji tuneli pozwala uzyskać produkty o zwartej i lekkiej konstrukcji. Każdy tunel posiada ożebrowanie wzmacniające konstrukcję. Wysokość perforacji bocznej tunelu wynosi 370 mm.

Pojemność pojedynczego tunelu wynosi 300 litrów.

Tunel rozsączający Aquabin 300L - cechy:

• Wykonane z wytrzymałego PEHD - polietylenu wysokiej gęstości.
• Do rozsączania ścieków i wody deszczowej w gruncie.
• Łatwy montaż i wygodny transport.
• Lekka konstrukcja tunelu ułatwiająca manewrowanie w trakcie instalacji.
• Możliwość łączenia tuneli w ciągi o dowolnej długości.
• Dwa przyłącza wentylacji Ø110 / Ø160 / Ø200 mm w górnej części tunelu.
• Dekiel z deflektorem wlotowym (dostępny oddzielnie).
• Przyłącza wlotowe (w deklu) o średnicy Ø110 / Ø160 / Ø200 / Ø315 mm.
• Możliwość instalacji w miejscach o ruchu aut osobowych i ciężarowych.
• Odporność na korozję chemiczną i wysoka odporność mechaniczna.
• Najnowsza generacja tradycyjnego rozsączania do oczyszczalni drenażowych.

Parametry techniczne tunelu Aquabin 300:

• Długość (mm): 1200
• Szerokość (mm): 800
• Wysokość (mm): 520
• Pojemność (L): 300
• Waga (kg): 11
• Całkowita powierzchnia rozsączania (m2): 1,9
• Powierzchnia rozsączania boczna (m2): 0,9

Warunki montażu tunelu AQUABIN 300L:

Na początku nitki tuneli montowany jest dekiel wyposażony w deflektor.

Zadaniem deflektora jest przyjęcie uderzenia hydraulicznego doprowadzonych ścieków lub wody. Poprzez jego zastosowanie pod tunelami nie następuje wymywanie gruntu w miejscu napływu ścieków lub wody.

Dekiel montujemy również na końcu nitki tuneli. Złoże należy wyposażyć w doprowadzenie powietrza na jego końcu. Można to zrobić poprzez wykorzystanie jednego z dwóch przyłączy znajdujących się na górnej ścianie każdego z tuneli lub poprzez wykorzystanie górnego przyłącza w deklu zamykającym.

Przyłącza na górze tunelu można wykorzystać również w celu rewizji nitki tuneli.

Minimalna szerokość wykopu złoża powinna wynosić 0,5 m, a minimalna odległość pomiędzy nitkami 1 m.

Dno wykopu powinno być starannie wyrównane. Na dnie wykopu układamy warstwę wspomagającą rozsączenie (1) składającą się z kamieni o frakcji 16-32 mm lub kruszywa (bez wapieni) o frakcji 32-64 mm, o grubości nie mniejszej niż 100 mm. Pod warunkiem występowania gruntów dobrze przepuszczalnych.

Warstwa wspomagająca może być dowolnie zwiększona w zależności od warunków gruntowo-wodnych. Tunele należy nakryć geowłókniną (2). Nitki tuneli układamy ze spadkiem około 1%.

Tunele układamy maksymalnie na głębokości 1200 mm (dla deszczówki do 2000 m), licząc od powierzchni gruntu do górnej krawędzi tuneli. Długość pojedynczej nitki tuneli nie powinna przekraczać 30 m. Każdą nitkę złoża należy wyposażyć w doprowadzenie powietrza – wentylację niską. Całość zasypać gruntem rodzimym (3).

Dla rozsączania wody deszczowej warstwa wspomagająca nie jest wymagana.

Złoża z tuneli mogą być instalowane w miejscach ruchu kołowego oraz pod parkingami, gdzie następuje ruch aut do 3,5 tony. W takim przypadku należy zachować poziom minimum 50 cm, pomiędzy powierzchnią gruntu a górną krawędzią tuneli.

Jak dobrać tunel rozsączający (drenażowy) do oczyszczalni:

Producent zaleca minimalną wartość tuneli na jednego użytkownika przy posadowieniu w gruntach dobrze przepuszczalnych:

• Osadniki gnilne; 8 tuneli na 4 użytkowników (RLM)
• Oczyszczalnie z napowietrzaniem (biologiczne); 6 tuneli na 4 użytkowników (RLM)

Jak dobrać tunel rozsączający dla zbiorników na wodę deszczową:

Przy montażu za zbiornikiem na wodę deszczową lub odwodnieniem liniowym producent zaleca przyjąć przelicznik:

• 1 Tunel rozsączający na każde 30m2 powierzchni połaci dachowej lub powierzchni, z której zbierana jest woda, dla średniej sumy opadów rocznych na 1m2 = 600 mm.

Ilość tuneli jak i grubość warstwy wspomagającej należy dobrać do aktualnych warunków gruntowo-wodnych.

Opakowanie: 1 tunel rozsączający o poj. 300L

Kod produktu: 2674

Uwaga: dekle zamykające (deflektory) do zakupienia oddzielnie.
